solidworks导入ansys参数化建模时不显示参数

Question

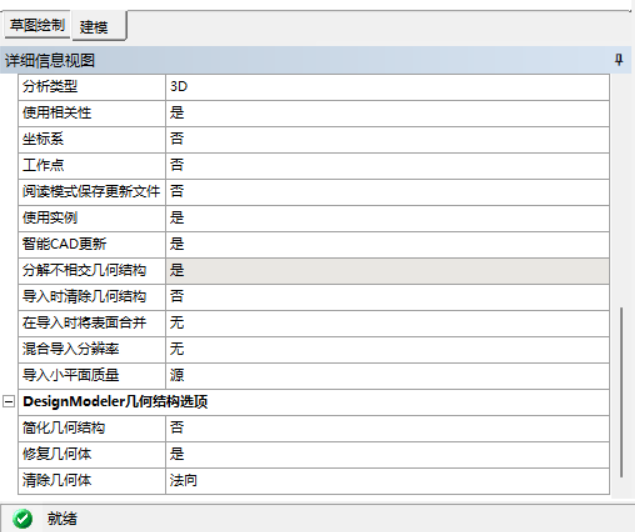

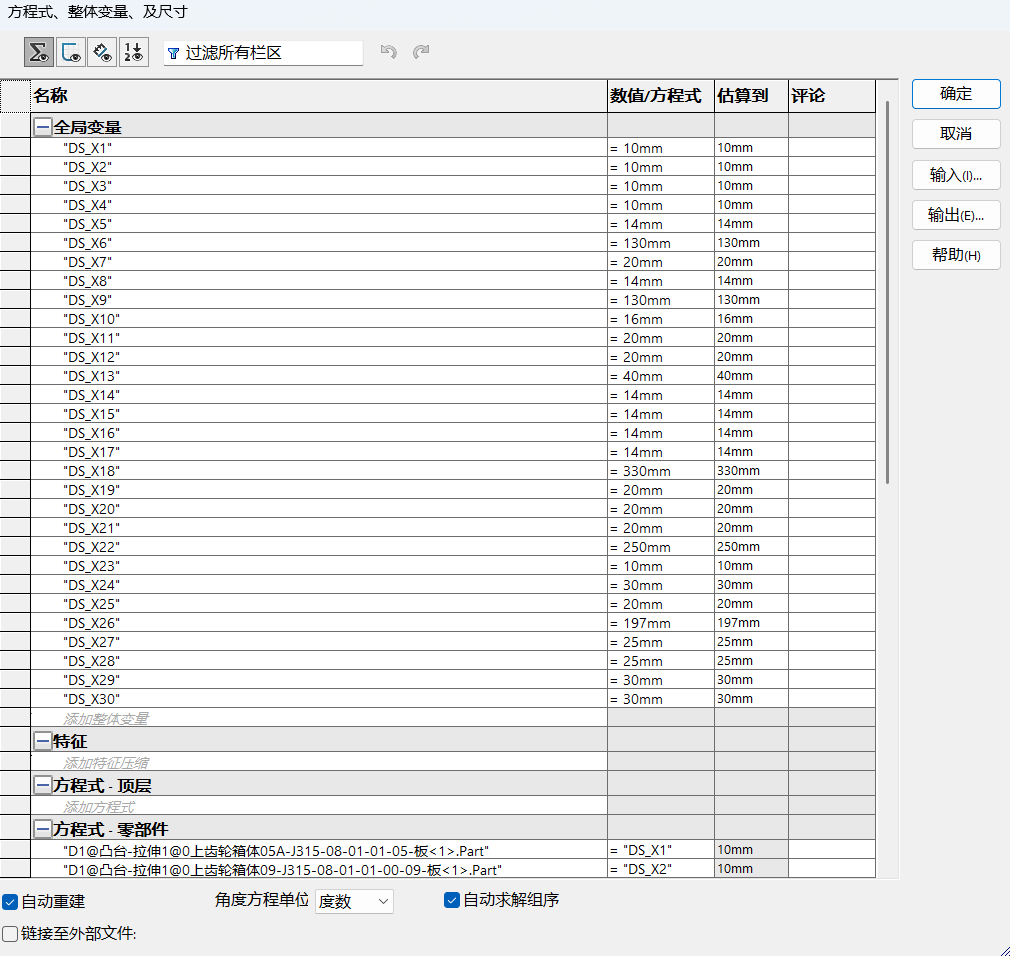

使用SW参数化建模以后链接ANSYS，都是设置好的，为什么识别不出我的全局变量

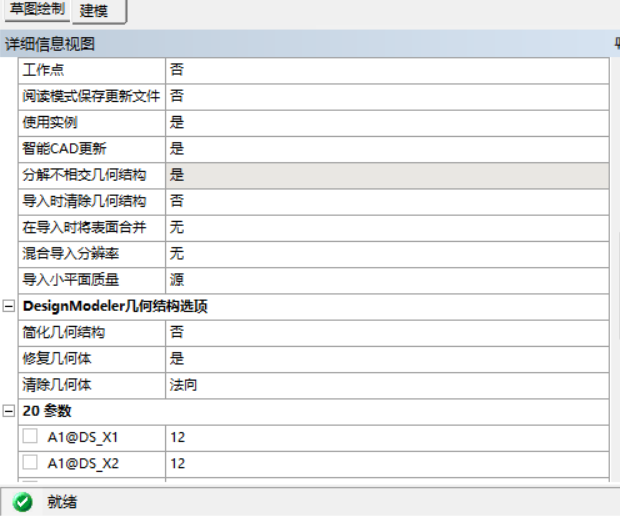

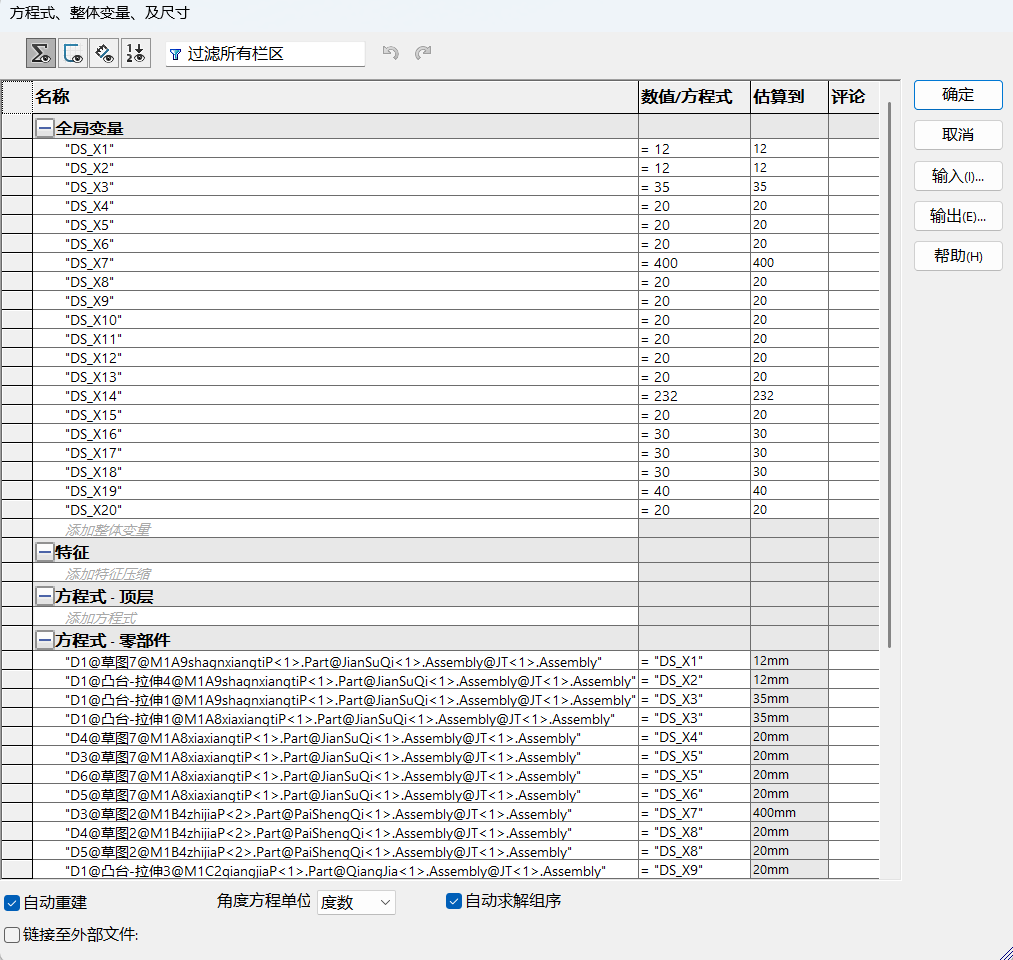

我使用别人的sw文件却可以识别出来，仔细检查过，没什么不一样的啊

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

SOLIDWORKS 导入 ANSYS 参数化建模时不显示参数

你遇到的问题是，使用 SOLIDWORKS 参数化建模后，链接 ANSYS 时，参数不被识别。这可能是由于 SOLIDWORKS 和 ANSYS 之间的参数传递机制不兼容所致。

在 SOLIDWORKS 中，参数化建模使用的是 SW 的内置参数系统，而 ANSYS 使用的是自己的参数系统。为了解决这个问题，你需要在 SOLIDWORKS 中将参数转换为 ANSYS 可以识别的格式。

以下是一些可能有助于解决问题的步骤：

1. 在 SOLIDWORKS 中，右键点击参数化建模的组件，选择 "Properties"，然后在 "Properties" 对话框中，选择 "Advanced" 选项卡。
2. 在 "Advanced" 选项卡中，找到 "Parameter" 部分，选择 "Export" 按钮。
3. 在 "Export Parameter" 对话框中，选择 "ANSYS" 作为输出格式，然后选择 "Export" 按钮。
4. 在 ANSYS 中，创建一个新的参数化模型，然后在 "Parameter" 对话框中，选择 "Import" 按钮。
5. 在 "Import Parameter" 对话框中，选择之前在 SOLIDWORKS 中导出的参数文件，然后选择 "Import" 按钮。

如果你已经尝试过这些步骤，但仍然无法解决问题，可以尝试以下几点：

• 检查 SOLIDWORKS 和 ANSYS 的版本是否兼容。
• 检查参数化建模的组件是否正确地设置了参数。
• 尝试使用 ANSYS 的内置参数系统来创建参数化模型。

如果你需要更多帮助，可以提供更多的信息和细节。
