stm32f407+lan8720a一直和PC机ping不通

Question

我用的是STM32F407VET6+LAN8720AI-CP-TR+RMII+LWIP

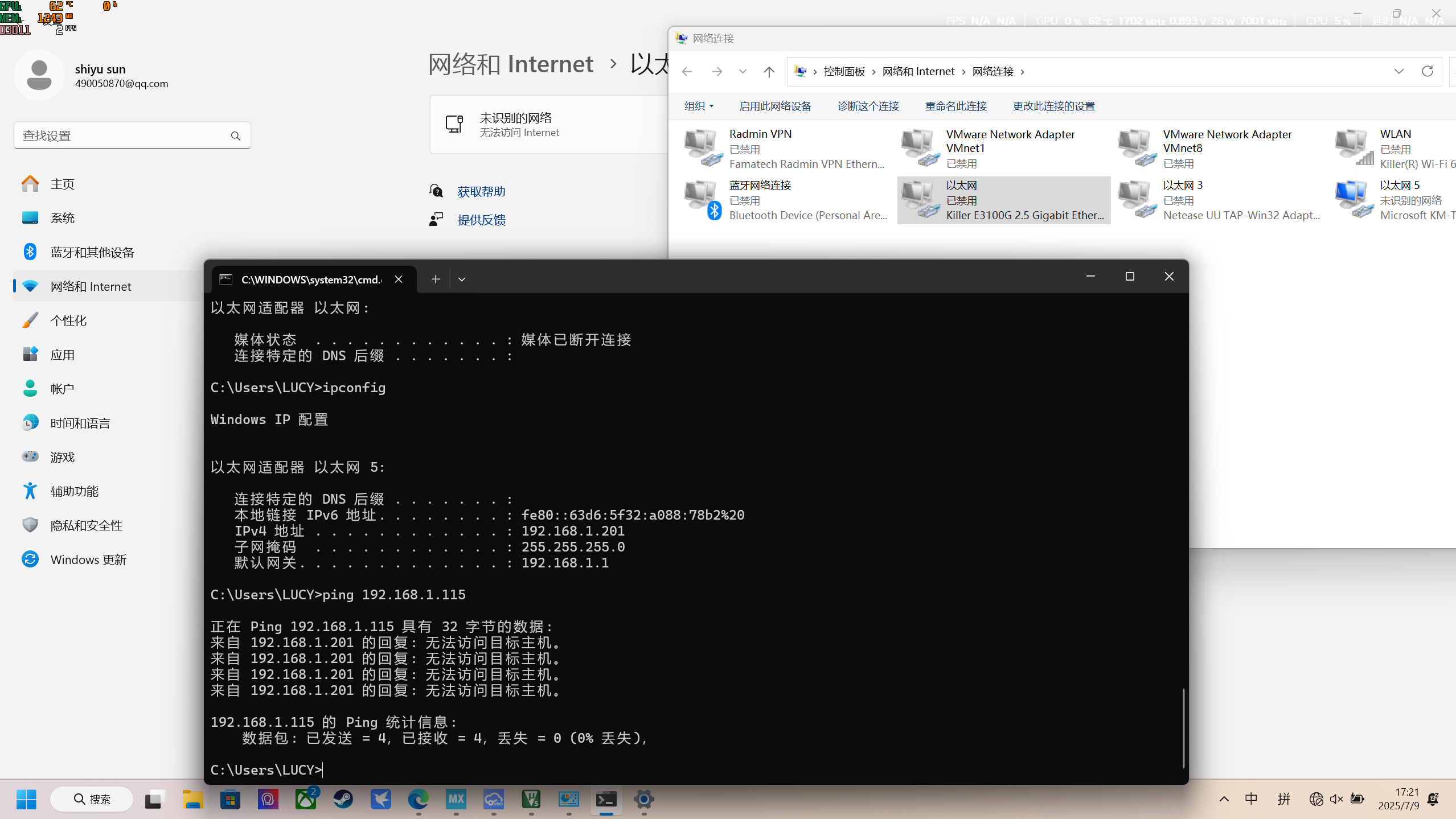

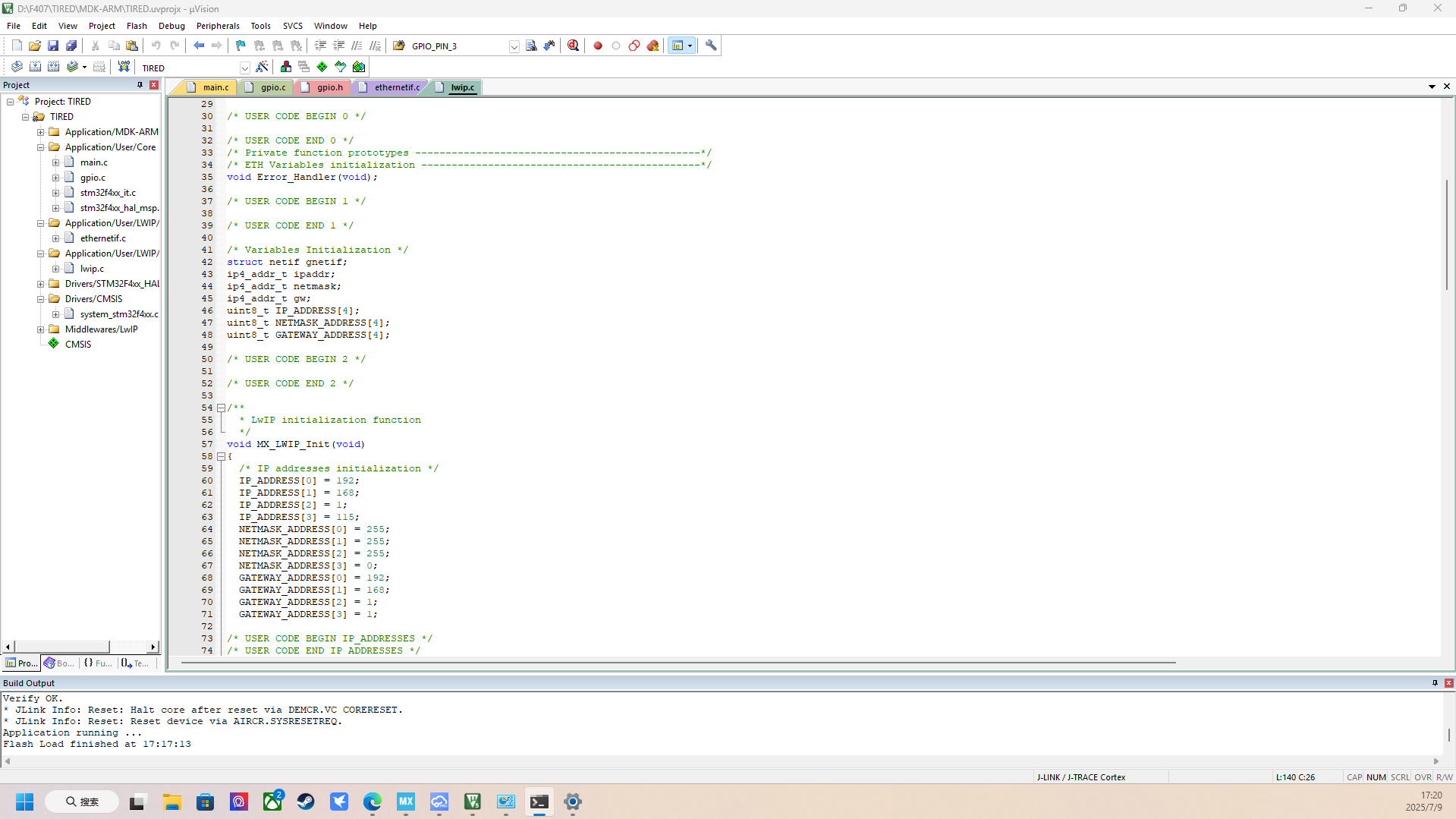

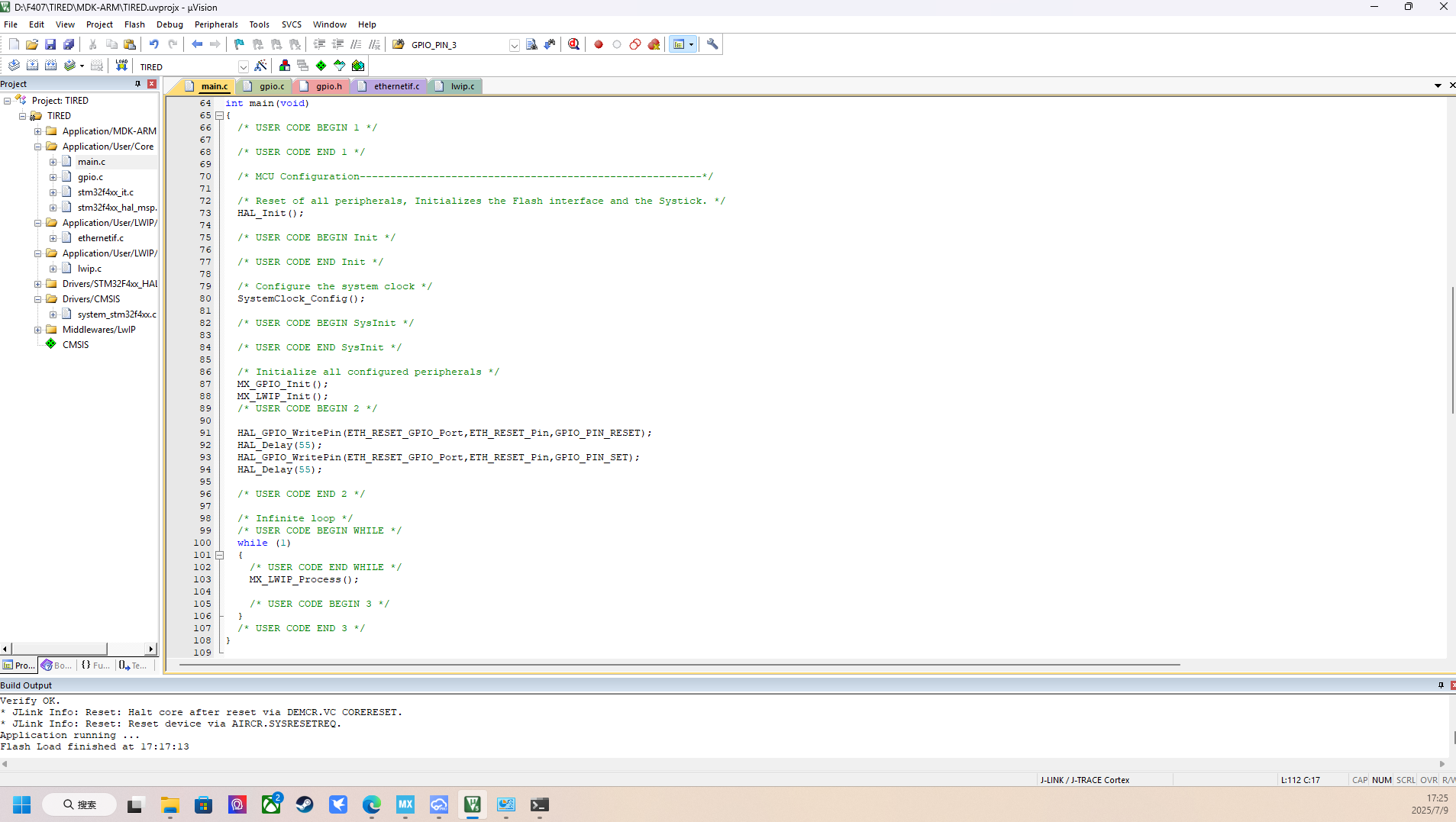

如图所示

我找了很多资料配置的，复位引脚也拉高了，网线也查了，就是和电脑ping不通。求指点错误在哪，刚入职场没有人带，报错了也不知道哪里出了问题。
通过网盘分享的文件：TIRED.rar
链接: https://pan.baidu.com/s/1DxrE5CyRei4aMqole4yQQQ?pwd=d74d 提取码: d74d
这是我的程序源码，谢谢！

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你提到使用 STM32F407VET6 + LAN8720AI-CP-TR + RMII + LWIP，并且 无法和PC机ping通。这是一个常见的嵌入式网络通信问题，可能是多个环节配置错误导致的。

---

一、常见原因分析

1. 硬件连接问题

• 网线是否正常？
  尝试更换一根网线，确保是直连网线（不是交叉线），或者使用HUB/交换机测试。
• LAN8720的引脚是否正确连接？
  确保 RMII模式下 的引脚如：
  • RX_ER
  • RX_DV
  • TX_EN
  • TXD0
  • TXD1
  • CLK_OUT
  • MDIO
  • MDC
  • RESET 是否正确连接。
• LAN8720的复位引脚是否拉高？
  检查复位引脚是否被拉高（即没有被低电平拉住）。

2. 时钟配置错误

• RMII时钟是否正确？
  LAN8720需要一个 50MHz 的时钟输入，通常是通过外部晶振或内部时钟源提供。
• STM32的时钟树是否正确配置？
  确保STM32的系统时钟（SYSCLK）为 168MHz 或其他支持RMII的频率，并且 ETH_CLK 正确输出到LAN8720。

3. LWIP配置问题

• IP地址配置是否正确？
  检查代码中是否设置了正确的IP地址、子网掩码、网关等信息。
• LWIP是否启用？
  确保在 lwipopts.h 中启用了相关功能，例如：

  #define LWIP_TCP 1
  #define LWIP_UDP 1
  #define LWIP_ICMP 1
  #define LWIP_DHCP 1


• 是否初始化了LWIP？
  确保在main函数中调用了 ethernetif_init() 和 lwip_init()。

4. MAC地址配置问题

• MAC地址是否设置？
  在代码中检查是否设置了正确的MAC地址，例如：

  uint8_t enetaddr[6] = {0x00, 0x08, 0xDC, 0x12, 0x34, 0x56};
  ETH_SetMacAddress(&heth, enetaddr);


5. 中断或DMA未正确配置

• ETH中断是否开启？
  检查是否在 stm32f4xx_it.c 中注册了ETH中断处理函数。
• DMA是否配置正确？
  确保DMA通道已正确分配并启用。

---

二、建议排查步骤（有序列表）

1. 检查物理连接

   • 使用另一根网线尝试连接。
   • 确认LAN8720的RMII引脚与STM32的对应引脚正确连接。
   • 确保LAN8720的复位引脚（RESET）为高电平。

2. 检查时钟配置

   • 确认STM32的系统时钟为168MHz。
   • 确保ETH_CLK输出正确（可通过示波器测量）。
   • 确保LAN8720的50MHz时钟输入正确。

3. 检查MAC地址配置

   • 在代码中确认MAC地址是否设置正确。
   • 确保在 ETH_SetMacAddress() 中传入正确的MAC地址。

4. 检查LWIP配置

   • 确保 lwipopts.h 中启用了TCP/IP、ICMP、DHCP等协议。
   • 确保在main函数中调用了 ethernetif_init() 和 lwip_init()。
   • 确保 lwip_init() 被正确调用。

5. 检查网络接口初始化

   • 确保在 ethernetif_init() 中正确初始化了ETH外设。
   • 检查是否在 ETH_Init() 中设置了正确的参数。

6. 检查中断和DMA配置

   • 确保ETH中断已注册并开启。
   • 检查DMA通道是否分配正确并启动。

7. 调试信息输出

   • 在代码中添加调试打印，查看ETH状态、LWIP状态等。
   • 例如：

     printf("ETH State: %d\n", HAL_ETH_GetState(&heth));
     printf("LWIP Status: %d\n", netif_is_up(&gnetif));


---

三、代码片段参考（修改建议）

如果你的代码中没有设置MAC地址，可以添加如下代码：

uint8_t enetaddr[6] = {0x00, 0x08, 0xDC, 0x12, 0x34, 0x56};
HAL_ETH_SetMacAddress(&heth, enetaddr);

如果你没有初始化LWIP，可以在main函数中添加：

// 初始化LWIP
lwip_init();
// 初始化以太网接口
ethernetif_init(&gnetif);

---

四、建议使用工具辅助调试

1. Wireshark抓包
   连接PC和STM32后，使用Wireshark捕获网络流量，看是否有ARP请求或ICMP请求发出。

2. 示波器检测时钟信号
   检测ETH_CLK是否为50MHz，LAN8720的时钟输入是否正常。

3. 串口调试输出
   添加调试信息输出，如ETH状态、LWIP状态、IP地址等，便于定位问题。

---

五、总结

| 问题类型 | 建议 | |----------|------| | 网线/硬件连接 | 更换网线，检查RMII引脚 | | 时钟配置 | 确保50MHz时钟正确 | | MAC地址 | 设置正确的MAC地址 | | LWIP配置 | 检查是否启用TCP/IP、DHCP等 | | 中断/DMA | 检查中断和DMA是否正确配置 | | 调试信息 | 添加调试输出，使用Wireshark抓包 |

---

如果你能提供具体的代码片段（尤其是 main.c、stm32f4xx_it.c、lwipopts.h、ethernetif.c 等文件），我可以帮你进一步分析哪里出错。你可以将代码上传至网盘或直接贴出来。

希望以上内容对你有帮助！祝你早日解决问题！
