fpm傅里叶叠层成像代码调试

Question

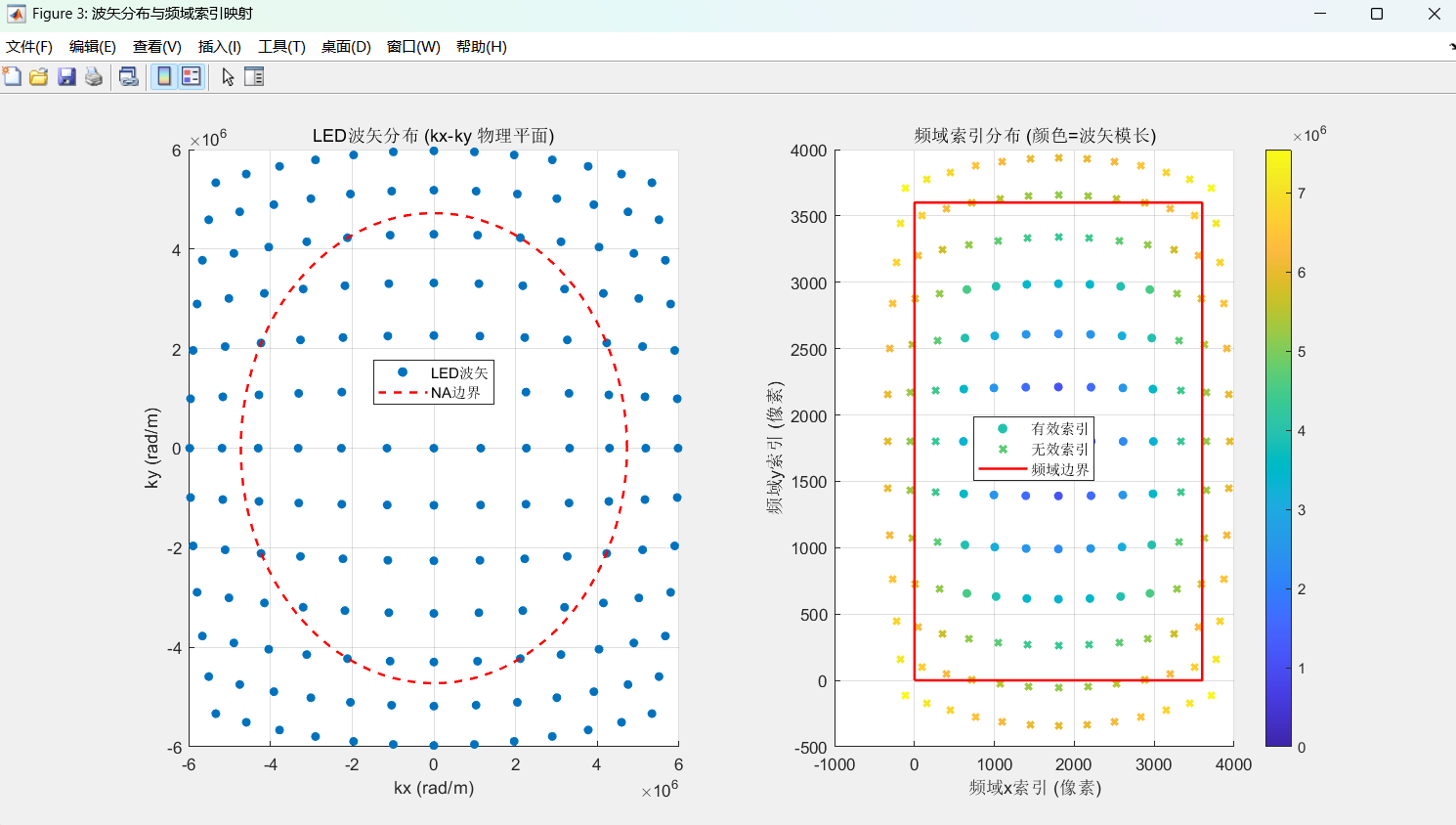

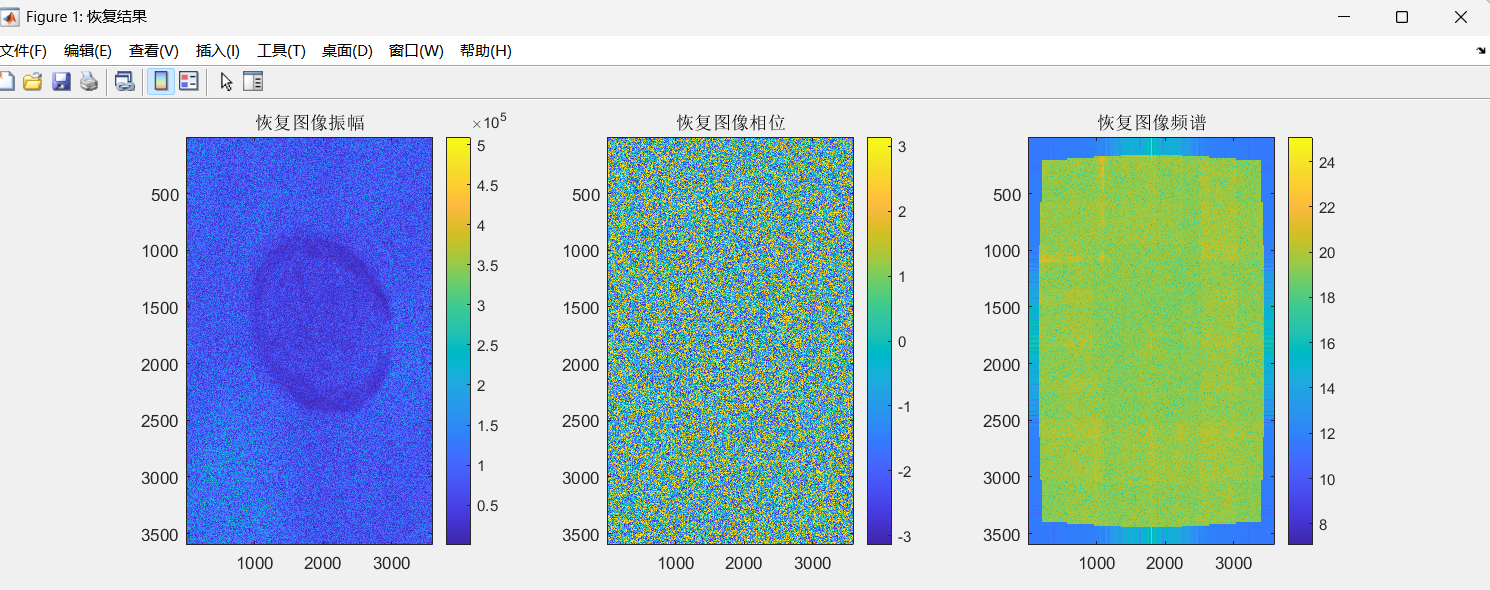

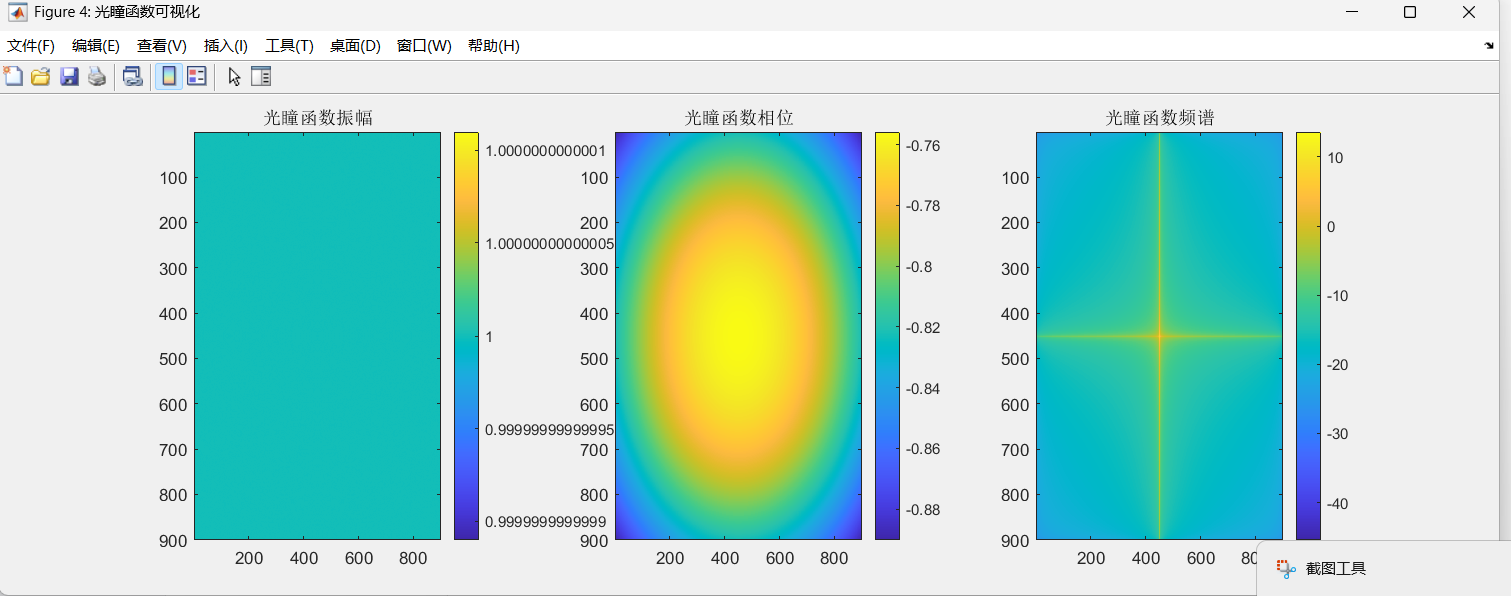

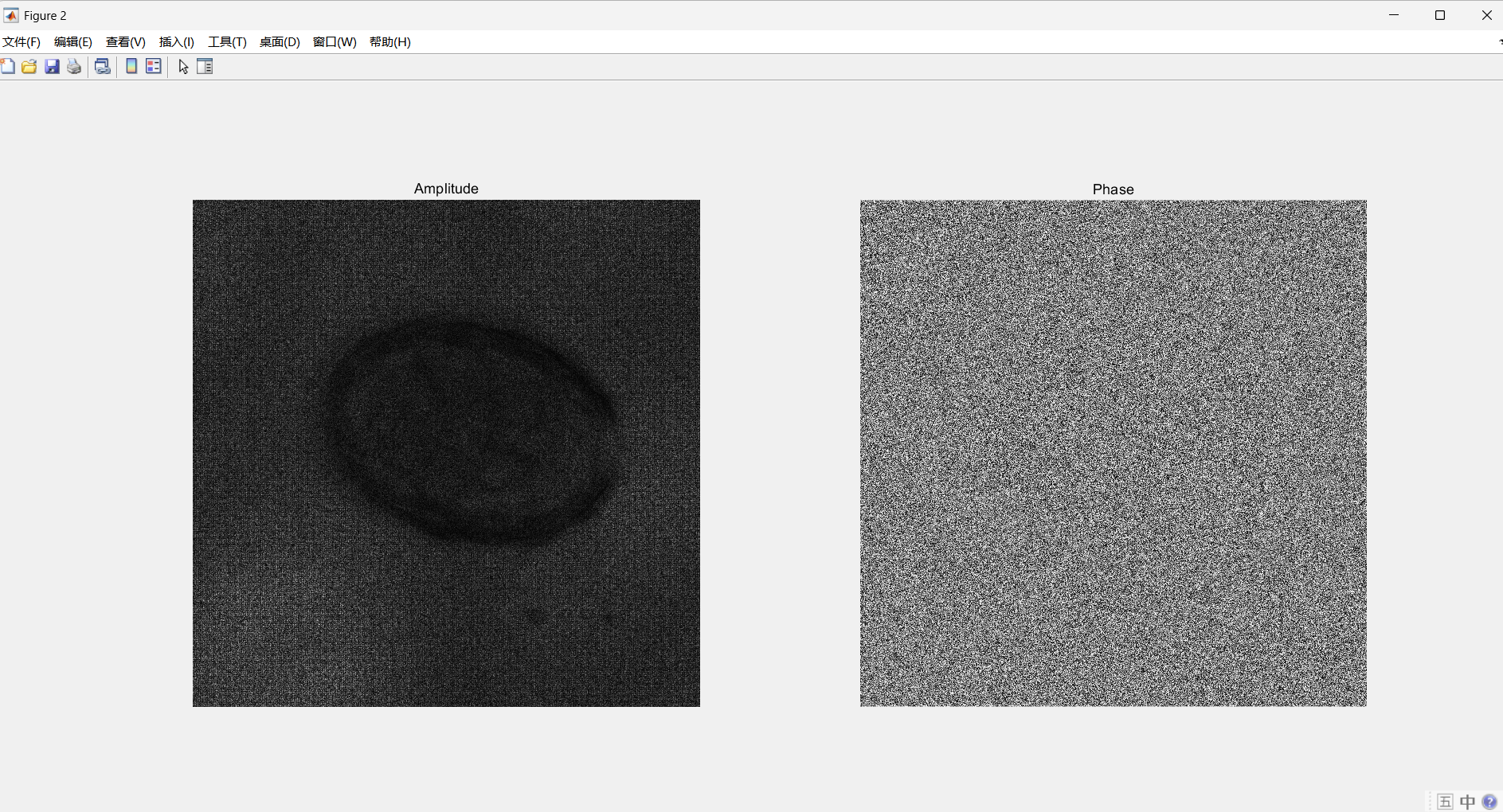

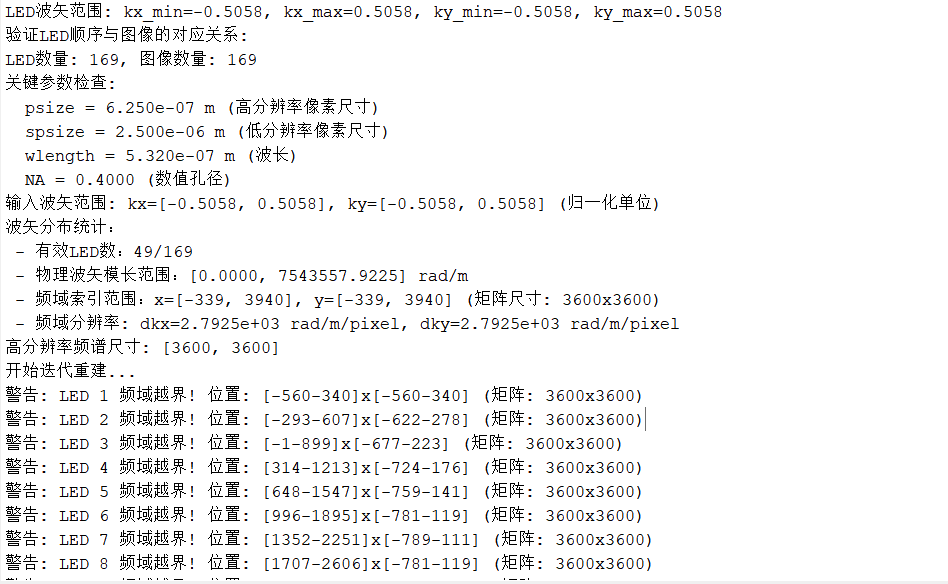

#现在我运行fpm代码，总是会报错超出索引范围，然后重建效果差，相位图基本没有，与原作者实验相比，led的点亮顺序从中心螺旋点亮，变为了从左上角到右下角。物镜NA由0.1变为了0.4，其余的实验系统的参数也有不同。想问问我应该怎么去调整代码，到底是哪里的问题，下面是一些我运行中可视化的一些结果图

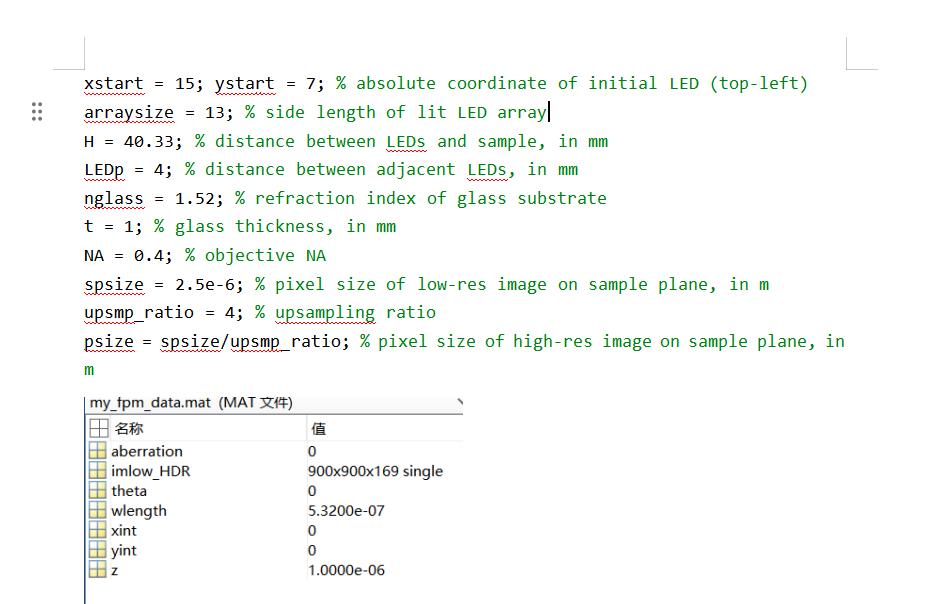

实验参数如图所示

求帮忙啊，有偿指导

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

根据你描述的问题，FPM（傅里叶叠层成像）代码运行时出现索引超出范围的错误、重建效果差、相位图几乎无信息，并且LED点亮顺序与原作者实验不同，物镜数值孔径（NA）也发生了变化。这些问题可能涉及多个方面，包括参数配置、图像处理逻辑、LED排列方式、采样策略等。

---

✅ 一、问题分析

1. 索引超出范围（Index out of range）

这个错误通常发生在以下几种情况：

• 图像尺寸或数组大小在计算中被错误地引用。
• LED位置或光场采样不一致，导致在拼接或傅里叶变换过程中越界。
• 数据类型或维度不匹配，比如将浮点数当作整数使用。

重点：确保所有图像尺寸、LED位置、采样频率和傅里叶变换区域都匹配。

2. 重建效果差 & 相位图无信息

这可能是因为：

• 物镜NA变化（0.1 → 0.4），影响了系统传递函数（OTF），需重新调整采样条件。
• LED点亮顺序不同，可能影响了光场的覆盖范围和角度分布，进而影响重建质量。
• 未正确进行相位校正或迭代优化，导致结果失真。
• 噪声或数据缺失，导致迭代算法无法收敛。

---

✅ 二、解决方案

1. 检查并修正LED点亮顺序和位置

• 原作者的LED点亮顺序为“中心螺旋”，意味着LED按照一定角度顺序依次点亮，形成均匀的光场覆盖。
• 如果你使用的是从左上到右下的顺序，可能会造成光场覆盖不均，导致重建失败。

重点：LED的排列和点亮顺序直接影响光场覆盖范围，应尽量与原作者保持一致。

✅ 修改建议：

• 如果你没有使用螺旋点亮顺序，可以尝试手动定义一个螺旋状的LED点亮序列。
• 或者参考原作者的LED坐标文件（如 led_positions.npy），确保你的LED坐标与之匹配。

# 示例：读取原作者LED坐标（假设是 (N, 2) 的二维坐标）
import numpy as np
led_coords = np.load('led_positions.npy')  # 假设是 (N, 2)

2. 调整物镜NA对采样率的影响

• 物镜NA越大，系统的高频信息能力越强，因此需要更高的空间采样率。
• 原作者NA=0.1，而你现在NA=0.4，说明你需要提高像素分辨率，否则会丢失高频信息。

重点：物镜NA增加，必须提高图像分辨率和采样密度，否则重建失败。

✅ 修改建议：

• 提高图像分辨率（例如，将图像尺寸从 512×512 改为 1024×1024）。
• 在代码中检查是否根据NA调整了采样率（如 sampling_rate = 2 * NA / wavelength）。

# 示例：根据NA调整采样率
wavelength = 532e-9  # 波长（单位：米）
NA = 0.4
sampling_rate = 2 * NA / wavelength  # 采样率

3. 检查图像尺寸和傅里叶变换区域

• 如果图像尺寸太小，或者傅里叶变换区域设置不当，会导致索引越界。
• 确保在进行傅里叶变换时，图像尺寸足够大，避免边缘截断。

重点：傅里叶变换的区域应大于图像尺寸，防止频谱混叠。

✅ 修改建议：

• 使用零填充（zero-padding）来扩展图像尺寸，以避免频谱混叠。

from scipy.fft import fft2, ifft2
import numpy as np

def pad_image(img, target_size):
    # 对图像进行零填充
    pad_width = [(target_size[0] - img.shape[0]) // 2,
                 (target_size[1] - img.shape[1]) // 2]
    padded_img = np.pad(img, pad_width, mode='constant')
    return padded_img

# 示例：将图像填充到 1024x1024
padded_img = pad_image(img, (1024, 1024))

4. 检查相位恢复算法的迭代参数

• FPM重建通常依赖于迭代优化算法（如 Gerchberg-Saxton 或混合输入输出算法）。
• 如果迭代次数太少、步长不合适，可能导致相位图无法恢复。

重点：适当增加迭代次数，合理设置学习率或步长。

✅ 修改建议：

• 增加迭代次数（例如从 100 增加到 500）。
• 调整步长（learning rate）以加快收敛。

# 示例：增加迭代次数
num_iterations = 500
for i in range(num_iterations):
    # 执行迭代步骤
    pass

5. 检查图像预处理（去噪、归一化等）

• 原始图像可能包含噪声或非线性响应，会影响重建效果。
• 建议对图像进行标准化处理，如：

# 归一化图像
img_normalized = (img - np.min(img)) / (np.max(img) - np.min(img))

---

✅ 三、调试建议

| 步骤 | 内容 | |------|------| | 1 | 检查LED坐标是否与原作者一致，尤其是点亮顺序 | | 2 | 根据NA调整图像分辨率和采样率 | | 3 | 使用零填充扩展图像尺寸，防止傅里叶变换越界 | | 4 | 增加迭代次数，优化相位恢复算法的超参数 | | 5 | 对图像进行归一化、去噪等预处理 |

---

✅ 四、示例代码修改（部分）

如果你的代码中有如下结构：

def reconstruct(imgs, led_positions, num_iter=100):
    # 假设这里进行了傅里叶变换和迭代
    for _ in range(num_iter):
        # ... 计算傅里叶变换 ...
        # ... 可能存在索引越界问题 ...

你可以修改为：

def reconstruct(imgs, led_positions, num_iter=500):
    # 假设图像尺寸不够，进行零填充
    target_size = (1024, 1024)
    padded_imgs = [pad_image(img, target_size) for img in imgs]

    # 迭代优化
    for i in range(num_iter):
        # 傅里叶变换
        ft = fft2(padded_imgs[i])
        # 其他操作...

---

✅ 五、总结

| 问题 | 原因 | 解决方案 | |------|------|----------| | 索引越界 | 图像尺寸不足或FFT区域设置错误 | 零填充、调整采样率 | | 相位图无信息 | LED顺序不一致、NA变化 | 调整LED顺序、提高分辨率 | | 重建效果差 | 迭代次数少、参数不合理 | 增加迭代次数、优化算法参数 |

---

如果你愿意提供具体的代码片段或图像截图（如LED点亮顺序图、重建相位图等），我可以进一步帮助你定位问题所在。

如需有偿指导，欢迎继续沟通！
