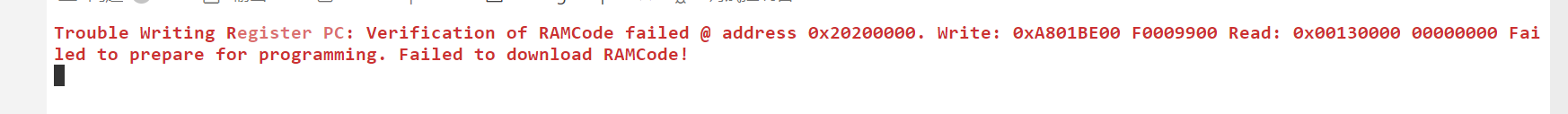

mspm0g3507 RAM代码验证失败

Question

打扰大家一下，出现这个问题是什么原因（使用CCS+jlink烧录进嘉立创地猛星开发板）？突然就出现了。

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

你遇到的问题是 “RAM代码验证失败”，这在使用 CCS（Code Composer Studio）+ J-Link 烧录到 嘉立创地猛星开发板（基于 MSPM0G3507） 时是一个较为常见的问题。以下是详细的原因分析和解决方案。

---

一、可能原因分析

1. J-Link驱动或版本不兼容

   • J-Link 的驱动版本与 CCS 或 MSPM0G3507 的芯片不兼容。
   • J-Link firmware 需要更新 到最新版本以支持 MSPM0G3507。

2. 烧录配置错误

   • 在 CCS 中的 Flash 编程设置中，可能选择了 错误的 Flash 类型（如：Flash vs RAM）。
   • 未正确配置 RAM 地址范围，导致烧录器尝试将代码写入 RAM 区域，而该区域不可写。

3. RAM 保护机制开启

   • 某些情况下，MSPM0G3507 的 RAM 保护位（如 RPAC）被启用，导致无法写入 RAM。
   • 需要通过编程禁用 RAM 保护。

4. 烧录工具（J-Link）不支持 RAM 烧录

   • J-Link 默认支持 Flash 烧录，但 不支持直接烧录到 RAM，除非特别配置。
   • 如果你的程序需要从 RAM 启动（如 Bootloader），则需要确保 启动方式为 RAM 启动。

5. 代码未正确链接到 RAM

   • 项目中如果将代码链接到了 RAM 区域（如 .ram 段），但没有正确配置内存映射，也可能导致烧录失败。

6. 硬件连接不稳定

   • J-Link 与目标板之间的 SWD 接口接触不良，导致通信中断。

---

二、解决方案（有序列表）

1. 检查并更新 J-Link 驱动和固件

• 访问 SEGGER 官网 下载最新版 J-Link 软件包。
• 安装后重启 CCS，确保 J-Link 正确识别设备。
• 使用 J-Link Commander 工具验证是否能正常连接：

J-Link> connect
J-Link> device

如果提示 "No target connected"，请检查 USB 连接和 SWD 引脚。

---

2. 检查 CCS 中的 Flash 烧录配置

• 打开 CCS，进入 Project > Build Configurations > Edit...
• 确保 Flash 烧录方式为 "Program Flash"，而不是 "Program RAM"。
• 如果你需要将代码写入 RAM，请确保：
  • 代码链接到 RAM 段（如 .ram）
  • 在启动文件中设置堆栈指针指向 RAM 地址
  • 在 CCS 中选择正确的 RAM 地址范围

---

3. 检查 RAM 保护设置

• 在 Code Composer Studio 中打开 Memory Browser。
• 查看 RPAC（RAM Protection Access Control）寄存器。
• 如果 RPAC 位为 1，表示 RAM 受保护，无法写入。
• 你需要在代码中添加以下语句来禁用 RAM 保护（通常在 main() 开始处）：

// 禁用 RAM 保护
SCB->CPACR &= ~(0x00F00000); // 仅适用于某些 Cortex-M 系列
// 或者使用特定的寄存器操作

注意： 不同 MCU 的 RAM 保护机制不同，建议查阅 MSPM0G3507 的 datasheet 获取准确寄存器地址和配置方法。

---

4. 确认烧录工具支持 RAM 烧录

• J-Link 默认只支持 Flash 烧录，若需烧录到 RAM，需手动指定 RAM 地址。
• 在 CCS 中，使用 File > Download，然后在弹出窗口中选择 RAM 作为目标地址。
• 例如：
  • Target Address: 0x20000000
  • Size: 根据你的 RAM 大小设定

---

5. 检查代码链接配置

• 在 CCS 中打开 Project Properties > C/C++ Build > Settings > Tool Settings > Linker > Command Line Arguments
• 确保链接脚本（.ld 文件）中正确设置了 RAM 的起始地址和大小。
• 示例链接脚本片段：

MEMORY
{
    RAM (NOLOAD) : ORIGIN = 0x20000000, LENGTH = 0x4000
}

---

6. 检查硬件连接

• 确保 J-Link 与开发板之间 SWD 接口连接稳定（SWCLK 和 SWDIO）。
• 尝试更换 USB 线或使用其他电脑测试。

---

三、示例修改代码（RAM 启动配置）

如果你的程序是从 RAM 启动，可以参考如下代码设置：

#include <ti/devices/msp/m0g3507/include/Device.h>

int main(void)
{
    // 关闭 RAM 保护（根据实际寄存器调整）
    // 假设使用的是 SCB 寄存器
    SCB->CPACR &= ~0x00F00000;

    // 设置堆栈指针
    __set_MSP(0x20000000 + 0x400);

    // 跳转到 RAM 中的入口函数
    void (*app_start)(void) = (void (*)(void))0x20000000;
    app_start();

    while(1);
}

注意： 上述代码仅为示例，具体寄存器和地址需根据你的项目配置进行调整。

---

四、总结

| 问题 | 解决方案 | |------|----------| | J-Link 驱动过旧 | 更新 J-Link 驱动和固件 | | 烧录配置错误 | 检查 CCS 中 Flash/RAM 烧录设置 | | RAM 保护启用 | 在代码中禁用 RAM 保护 | | 烧录工具限制 | 确认 J-Link 是否支持 RAM 烧录 | | 代码链接错误 | 检查 .ld 文件和内存映射 | | 硬件连接问题 | 检查 SWD 接口和 USB 连接 |

---

如有更多关于 MSPM0G3507 的 RAM 启动配置 或 J-Link 与 CCS 的集成问题，欢迎继续提问！
