Question

有一个铜皮，我不知道怎么删除，提示是锁定了，怎么解锁都解不了。如下图

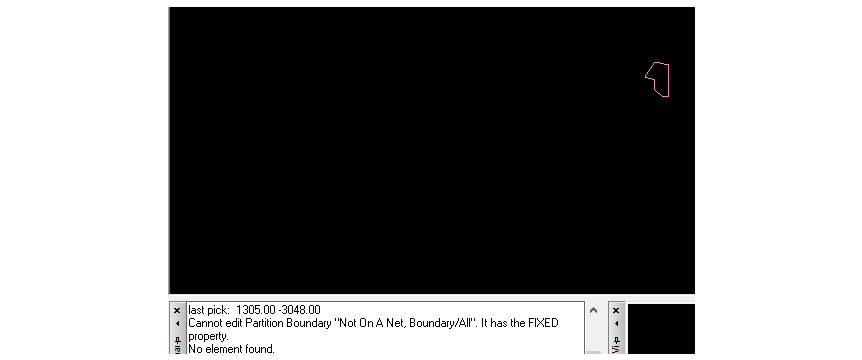

  astpick:1305.00-3048.00
  Cannot edit Partition BoundaryNotOn名Net.Boundaru/ir.lthas theFIXED
  property.
 Noelement found

补充铜皮在在BOUNDAY ALL层中，解不了锁，相应的也删除不了。

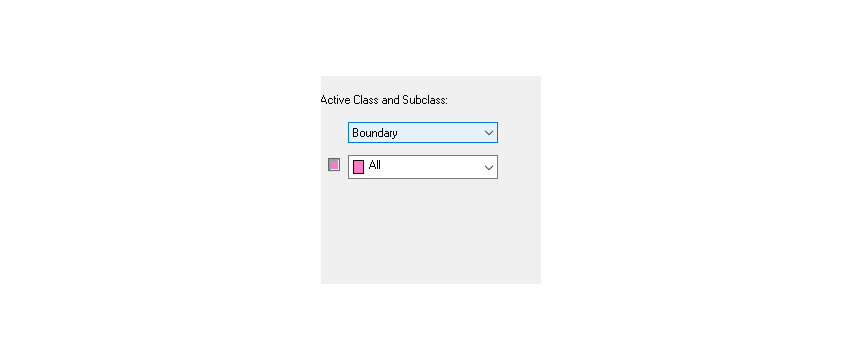

 Active Class and Subclass
   Bounday
   口All

，请问大家遇到是怎么删除这个铜皮的。

Answer 1

中午好🌞🌞🌞
本答案参考通义千问

在Allegro中，如果你遇到了**铜皮（Copper Pour）**被锁定且无法删除的情况，尤其是提示类似 “Cannot edit Partition BoundaryNotOn名Net.Boundaru/ir.lthas theFIXED property.” 或者 “No element found” 的错误信息，这通常是因为该铜皮的边界（Partition Boundary）被设置为 Fixed 属性，导致无法直接编辑或删除。

---

✅ 问题分析

• 铜皮被锁定的原因：Partition Boundary 被设置为 Fixed
• 铜皮位于 Boundary All 层 上
• 你尝试了常规解锁方法但无效
• 系统提示找不到元素（可能是由于边界未正确识别）

---

🔧 解决方案

以下是逐步操作步骤，帮助你解锁并删除这个无法删除的铜皮：

1. 打开 Allegro PCB Editor

确保你正在使用的是 Allegro PCB Editor，并且已经加载了你的设计文件。

---

2. 进入 Setup > Preferences

• 在菜单栏中选择 Setup > Preferences
• 在弹出窗口中，找到 "Display" 选项卡
• 确保勾选以下两个选项：
  • Show Hidden Objects
  • Show Locked Objects
• 点击 OK 保存设置

注意： 此设置可以帮助你看到那些被隐藏或锁定的对象。

---

3. 检查 Layer 设置

• 确认当前显示的层是否包括 Boundary All 层。
• 如果没有显示，点击 Layer 工具条，确保 Boundary All 层被激活。

---

4. 使用 Edit > Select > By Class and Subclass

• 点击 Edit > Select > By Class and Subclass
• 在弹出的对话框中：
  • Class: 选择 Boundary
  • Subclass: 选择 All
• 点击 OK，此时所有边界对象会被选中

重点： 如果你看到的是 “No element found”，说明当前视图中没有边界对象，或者它们被隐藏了。

---

5. 尝试删除边界对象

• 在选中边界对象后，按 Delete 键尝试删除。
• 如果仍然无法删除，可能是边界被设置为 Fixed。

---

6. 修改 Boundary 的属性为 Unlocked

• 右键点击选中的边界对象，选择 Properties
• 在属性窗口中，检查是否有 Locked 或 Fixed 属性
• 如果有，将其设置为 Unlocked 或 Not Fixed
• 点击 OK 保存更改

重点： Fixed 属性是导致你无法编辑的主要原因。你需要将它改为 Not Fixed。

---

7. 再次尝试删除铜皮

• 在成功解锁边界后，再次尝试删除铜皮：
  • 使用 Edit > Delete 或直接按 Delete 键
  • 或者右键点击铜皮，选择 Delete

---

8. 使用命令行强制删除（高级用户）

如果你仍然无法删除，可以尝试通过命令行输入以下指令：

delete boundary all

注意： 此命令会删除所有边界对象，需谨慎使用。

---

🛠️ 如果以上方法仍无效，可尝试以下方式：

9. 重新生成铜皮

• 如果铜皮无法删除，你可以考虑：
  • 删除整个铜皮区域
  • 重新绘制铜皮（如果需要）
  • 或者从其他设计文件中导入已有的铜皮数据

---

✅ 总结

| 步骤 | 操作 | |------|------| | 1 | 打开 Allegro PCB Editor | | 2 | 设置显示隐藏和锁定对象 | | 3 | 检查 Boundary All 层 | | 4 | 通过 Class 和 Subclass 选择边界对象 | | 5 | 尝试删除边界对象 | | 6 | 修改 Boundary 的属性为 Unlocked | | 7 | 再次尝试删除铜皮 | | 8 | 使用 Tcl 命令强制删除（如适用） | | 9 | 如果无效，考虑重新生成铜皮 |

---

💡 小贴士

• 在进行任何重大修改前，建议先备份你的设计文件。
• 如果你不确定如何操作，可以导出当前设计为 .brd 文件，然后在另一台机器上测试操作。

---

如果你能提供更具体的截图或错误信息，我可以进一步帮助你定位问题。希望这些方法能帮你顺利删除铜皮！
