你好我想问一下关于CCS软件代码的问题，就是我已经使用了CCS的syscfg工具配置了引脚并且生成了ti_msp_dl_config.h头文件已经定义了，但是编译的时候一直显示未定义是什么情况（有偿

Question

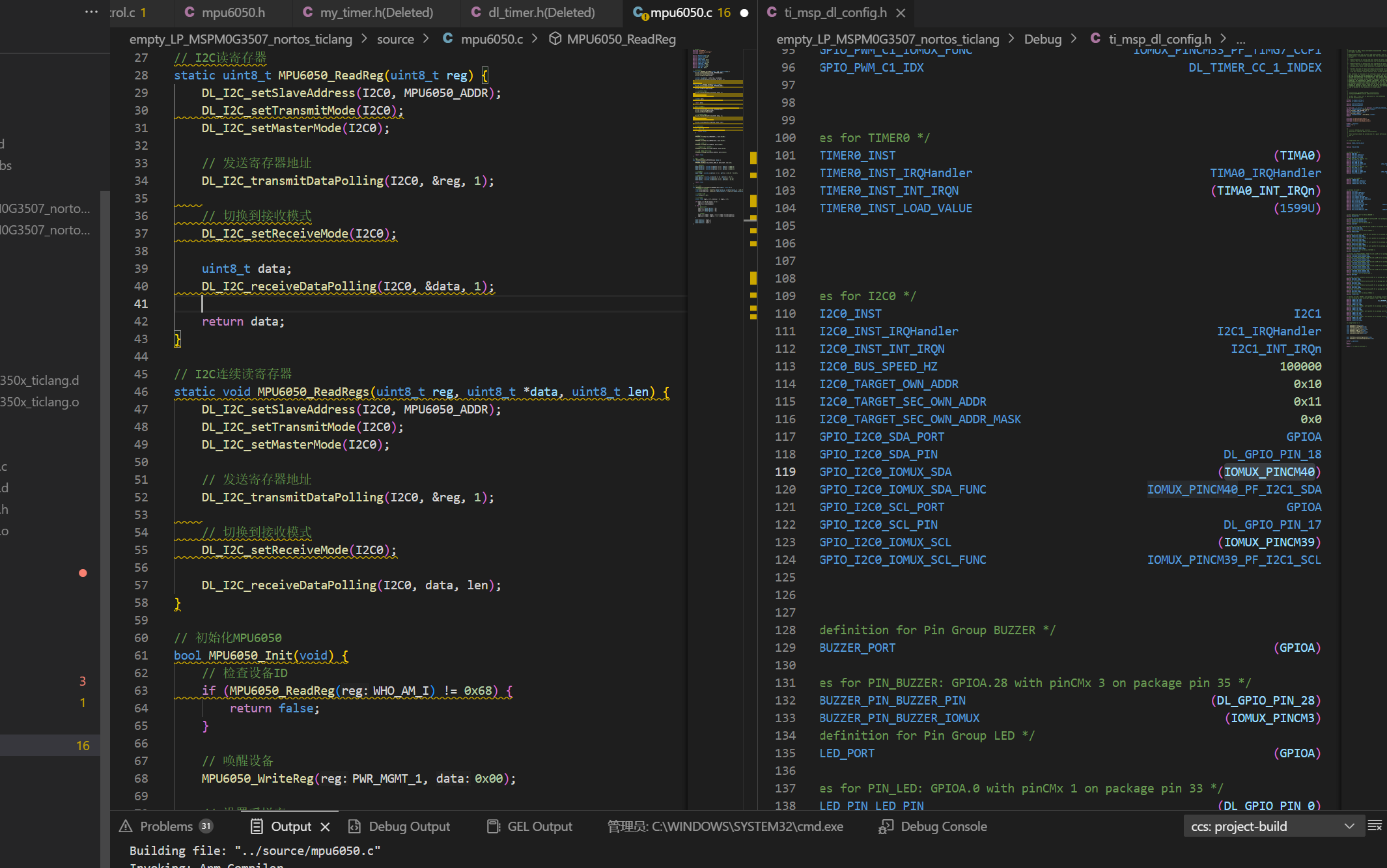

你好，我想问一下关于CCS软件代码的问题，就是我已经使用了CCS的syscfg工具配置了引脚并且生成了ti_msp_dl_config.h头文件（第三张图片）已经定义了，mpu6050.c已经包含了这个头文件，但是编译的时候一直显示未定义是什么情况啊.

Answer 1

让【宝码香车】来帮你解答，本回答参考DeepSeek编写，并整理提供。

如果还有疑问可以点击头像关注私信或评论。如果答案让您满意，请采纳、点赞、关注，非常感谢！

若您愿意支持，欢迎直接打赏，将不胜感激！


根据您提供的信息和图片，问题出在虽然生成了ti_msp_dl_config.h头文件，但编译时仍然提示I2C相关函数未定义。以下是可能的原因和解决方案：

常见原因排查

1. 头文件包含路径问题
   • 确保编译器能找到ti_msp_dl_config.h文件
   • 检查项目属性中的Include Options路径设置

1. DriverLib库未正确链接
   • 需要确认是否已添加MSPM0 DriverLib库到项目中

1. 预编译宏定义缺失
   • 需要定义__MSPM0_HAS_I2C__等设备特性宏

具体解决方案

1. 检查头文件包含顺序
   在mpu6050.c中确保包含顺序正确：

#include <ti_msp_dl_config.h>  // 必须放在其他DriverLib头文件之前
#include <dl_i2c.h>            // I2C驱动头文件

1. 验证项目配置
   在CCS中：
   • 右键项目 → Properties → Build → Arm Compiler → Include Options
   • 确认包含${COM_TI_MSPM0_SDK_INSTALL_DIR}/source路径

1. 检查链接库
   确保项目链接了正确的库文件（通常在project.properties中配置）：

<linkedResources>
  <link>
    <name>driverlib</name>
    <type>1</type>
    <location>${SDK_INSTALL_PATH}/source/ti/driverlib/lib/ticlang/m0p</location>
  </link>
</linkedResources>

1. syscfg重新生成验证
   尝试以下步骤：

graph TD
    A[双击打开.syscfg文件] --> B[检查I2C配置]
    B --> C[点击"Generate"按钮]
    C --> D[确认输出目录正确]
    D --> E[Clean项目后重新编译]

补充建议

如果问题仍未解决，可以检查：

1. 在ti_msp_dl_config.h中确认是否有类似以下定义：

#define DL_I2C_INSTANCE_COUNT 1  // 必须≥1

1. 查看编译输出的预处理文件（在Debug目录下的.i文件），确认头文件内容确实被包含

1. 尝试在代码中添加显式函数声明测试：

extern void DL_I2C_setSlaveAddress(I2C_Regs *i2c, uint32_t slaveAddr);

如果仍有问题，建议提供：

• 项目目录结构截图
• 完整的编译输出日志
• syscfg中I2C模块的配置截图

这些信息可以帮助更精准定位问题根源。
