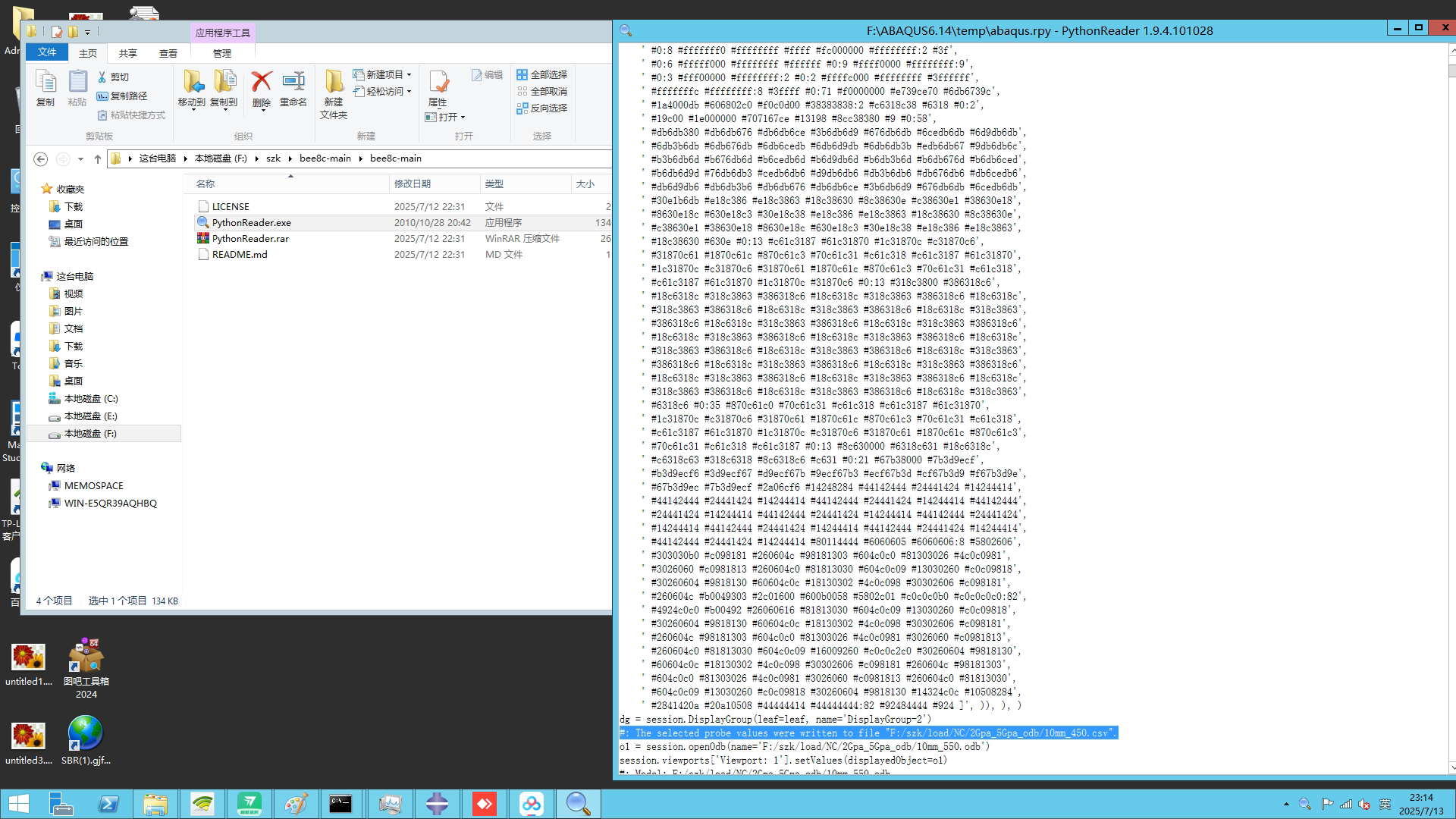

你提到的 PythonReader 是 ABAQUS 中一个非常强大的工具，它能够将你在图形界面中执行的操作（如创建显示组、后处理等）自动转换为 Python 脚本。然而，你遇到的问题——在某些版本（如 ABAQUS 6.14 和 2022）中，使用指针查询 DisplayGroup 的应力应变数据并写入 .rpt 文件时，PythonReader 没有生成对应的命令流——确实是一个常见且令人困惑的问题。
✅ 问题原因分析
1. PythonReader 的局限性
- PythonReader 并不能记录所有操作，尤其是那些通过“指针”或“交互式”方式完成的操作。
- 例如，当你使用鼠标点击某个节点，然后选择“创建 DisplayGroup”，这个动作会被记录；
- 但当你通过“指针”选择 DisplayGroup 后进行后处理（如提取应力应变数据），这些操作不会被 PythonReader 自动记录，因为它们是“交互式”的，而非“命令式”的。
2. .rpt 文件写入未被识别
- 当你使用 ABAQUS 的“输出结果到文件”功能（如通过右键菜单选择
Output to File），如果该操作不是通过命令行触发的，而是通过图形界面手动操作的，PythonReader 可能无法识别这一行为，因此不会将其转换为脚本。
🧠 为什么 PythonReader 不生成相关命令？
| 原因 | 解释 |
|------|------|
| 交互式操作未被记录 | 使用指针选择 DisplayGroup 后进行后处理，这类操作是“交互式”的，PythonReader 无法识别和记录。 |
| .rpt 文件写入未被识别 | 如果你是通过图形界面手动导出 .rpt 文件，而不是通过命令行调用 writeFile 或 report 命令，那么 PythonReader 不会生成对应的代码。 |
🔧 解决方案（详细步骤）
以下是你可以尝试的解决方案，确保能够正确生成并运行提取 DisplayGroup 应力应变数据并写入 .rpt 文件的脚本：
1. 手动编写脚本
如果你发现 PythonReader 没有生成正确的命令，建议你手动编写脚本，以确保准确性。
✅ 示例代码：
from abaqus import *
from abaqusConstants import *
import displayGroupOdbToolset as dgo
import odbAccess
import xyPlot
import displayGroupOdbToolset as dgo
import visualization
import xyPlot
import displayGroupOdbToolset as dgo
# 打开 ODB 文件
odb = openOdb(path='your_odb_file.odb')
# 创建 DisplayGroup（假设已经存在）
displayGroup = odb.rootAssembly.displayGroups['Your_DisplayGroup_Name']
# 获取模型和部件
model = mdb.models['Model-1']
part = model.parts['Part-1']
# 定义要提取的数据（如 S（应力）和 E（应变））
field = displayGroup.getFieldOutput(
name='S',
type=SCALAR
)
# 提取节点数据
nodes = displayGroup.nodes
nodeLabels = [n.label for n in nodes]
# 写入 .rpt 文件
with open('stress_strain.rpt', 'w') as f:
f.write("Node Label, S11, S22, S33, S12, S13, S23, E11, E22, E33, E12, E13, E23\n")
for nodeLabel in nodeLabels:
# 获取每个节点的应力和应变
s = field.getSubset(position=NODAL, region=nodeLabel)
e = displayGroup.getFieldOutput(name='E', type=SCALAR).getSubset(position=NODAL, region=nodeLabel)
# 确保数据存在
if s.values and e.values:
sValues = s.values[0]
eValues = e.values[0]
line = f"{nodeLabel}, "
line += ", ".join([str(sValues[i]) for i in range(6)]) + ", "
line += ", ".join([str(eValues[i]) for i in range(6)]) + "\n"
f.write(line)
# 关闭 ODB 文件
odb.close()
注意： 上述代码需要根据你的实际模型结构（如模型名、部件名、DisplayGroup 名称）进行调整。
2. 使用 writeFile 或 report 命令
如果你希望 PythonReader 能够记录 .rpt 文件的写入操作，可以尝试在脚本中显式调用以下命令：
# 假设你已经获取了应力和应变数据
data = [(nodeLabel, s11, s22, s33, s12, s13, s23, e11, e22, e33, e12, e13, e23)]
# 写入 .rpt 文件
file = open('stress_strain.rpt', 'w')
file.write("Node Label, S11, S22, S33, S12, S13, S23, E11, E22, E33, E12, E13, E23\n")
for item in data:
file.write(f"{item[0]}, {item[1]}, {item[2]}, {item[3]}, {item[4]}, {item[5]}, {item[6]}, {item[7]}, {item[8]}, {item[9]}, {item[10]}, {item[11]}, {item[12]}\n")
file.close()
3. 避免使用“指针”操作
避免通过图形界面手动选择 DisplayGroup 并导出数据，而是通过脚本直接访问：
# 直接访问 DisplayGroup
displayGroup = odb.rootAssembly.displayGroups['My_DisplayGroup']
# 提取数据
field = displayGroup.getFieldOutput(name='S', type=SCALAR)
这样可以确保 PythonReader 正确记录操作。
✅ 总结
| 问题 | 解决方案 |
|------|----------|
| PythonReader 不记录指针操作 | 避免使用图形界面交互式操作，改用脚本直接访问 DisplayGroup |
| .rpt 文件未被记录 | 手动编写写入 .rpt 文件的代码 |
| 命令流未更新 | 确保所有操作都通过命令行实现，而不是图形界面 |
📌 最终建议
- 不要完全依赖 PythonReader，特别是在涉及复杂后处理时；
- 结合 PythonReader 和手动脚本，既能快速生成基础命令，又能确保功能完整；
- 掌握 ABAQUS Python API 文档，这是你最可靠的资源。
如果你愿意提供具体的 .py 文件内容或截图，我可以进一步帮你分析和优化代码！
