上午好☀️☀️☀️️
本答案参考通义千问
你描述的情况表明,TMC2209 的串口驱动模式在接线过程中出现了异常现象。具体表现为:

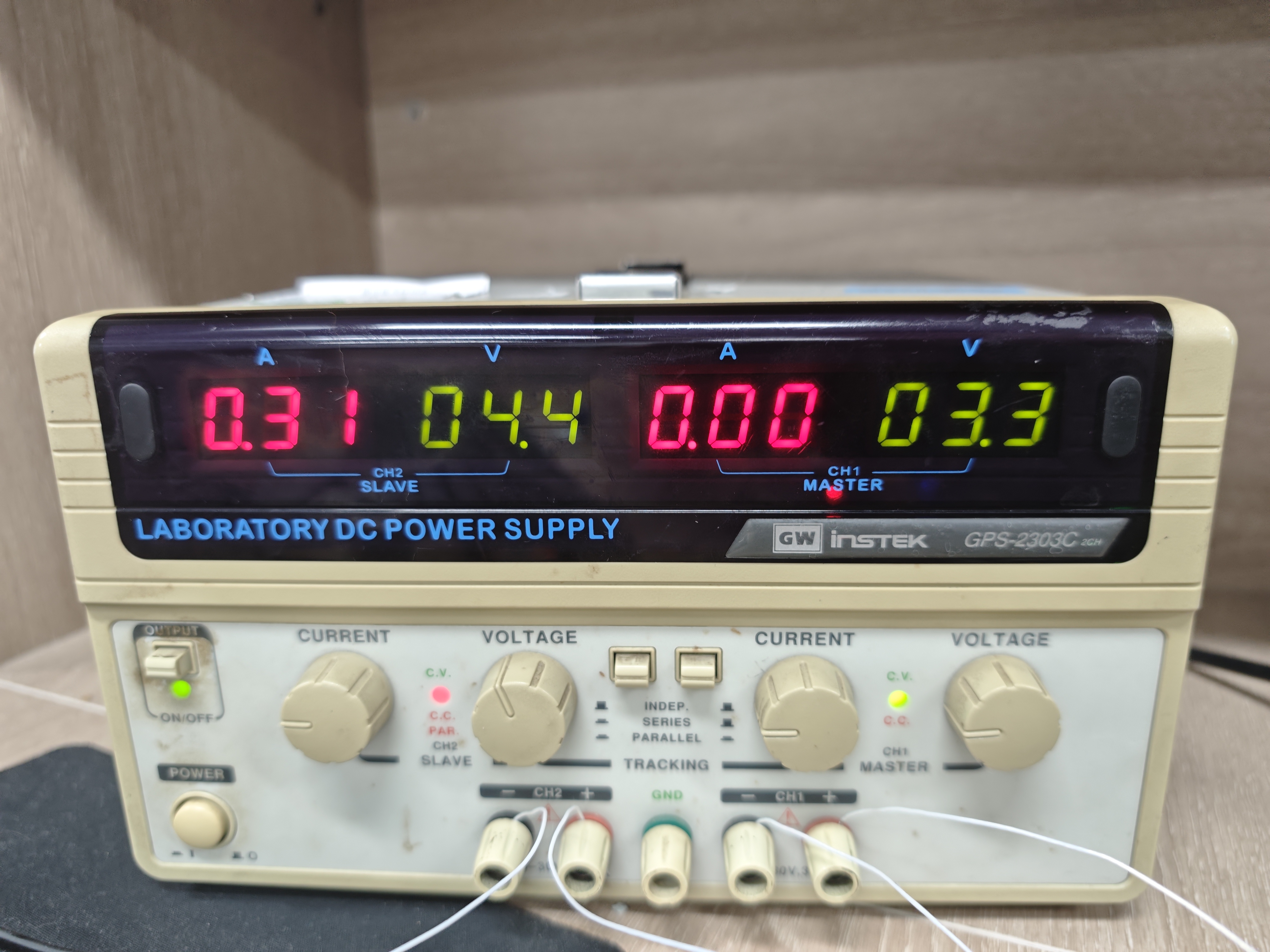

- VM 供电电压从 12V 变为 4V
- 电机有阻力,无法转动
- PDN-UART 引脚连接后出现异常
这些现象可能由以下原因引起:
一、问题分析与可能原因
1. PDN-UART 接线错误导致短路或通信异常
你提到 PDN-UART 引脚的 TX 和 RX 是直接连接在一起并接到 PDN 上的。这种做法是不正确的,因为 TMC2209 的 UART 模式需要一个独立的 TX 和 RX 引脚来实现双向通信。
注意: 在 TMC2209 的 UART 模式中,TX(发送)和 RX(接收)必须分别连接到微控制器的对应引脚,不能直接短接。
2. 电阻配置不当
你提到 TX 线上串了一个 2kΩ 的电阻。这可能是为了防止信号干扰,但如果你使用的是单向通信(比如只发送指令),这个电阻可能会导致信号衰减或通信失败。
建议: 如果你使用的是 Arduino 或其他主控板,通常不需要额外加电阻,除非有特殊需求。
3. VOI 电压设置错误
你提到 VIO 接了 3.3V,这是正确的,因为 TMC2209 的 VIO 引脚用于给逻辑部分供电,一般为 3.3V 或 5V。如果 VIO 接错了(如接了 5V),可能导致芯片损坏或工作异常。
4. 电源供电异常
VM 供电电压从 12V 变成 4V,说明TMC2209 可能进入了保护状态,可能是由于以下原因:
- 电流过大(电机负载过重)
- 电压不稳(电源质量差)
- 内部短路(芯片本身损坏)
二、解决方案
1. 检查并重新接线
✅ 正确的 UART 接线方式如下:
| TMC2209 引脚 | 连接对象 | 说明 |
|--------------|------------------|------------------------------|
| TX | 主控板 RX 引脚 | 发送数据 |
| RX | 主控板 TX 引脚 | 接收数据 |
| PDN-UART | 未连接(悬空) | 不需要连接,除非使用 UART 模式 |
| VM | 12V 电源 | 电机供电 |
| VIO | 3.3V/5V 电源 | 逻辑供电 |
| DIR | 主控板 GPIO | 方向控制 |
| EN | 主控板 GPIO | 使能控制(默认低电平) |
注意: PDN-UART 引脚无需连接,除非你使用的是 UART 模式(例如通过串口调试工具)。否则应保持悬空。
2. 移除 TX 上的 2kΩ 电阻
原因: 如果你只是发送数据(比如通过 Arduino 向 TMC2209 发送指令),不需要额外的电阻。加上电阻可能导致信号变弱,影响通信。
修改后的接线:
- 将 TX 直接连接到主控板的 RX 引脚
- 将 RX 直接连接到主控板的 TX 引脚
3. 检查电源和电机
- 确认电源是否稳定:12V 电源是否正常?是否有波动?
- 检查电机是否堵转:尝试手动旋转电机轴,看是否卡死。
- 测试 TMC2209 是否损坏:可以尝试更换另一个 TMC2209 芯片进行测试。
4. 编写简单的测试代码(Arduino 示例)
#include <SoftwareSerial.h>
// 定义 UART 通信引脚
#define TMC_RX_PIN 10
#define TMC_TX_PIN 11
SoftwareSerial tmcSerial(TMC_RX_PIN, TMC_TX_PIN);
void setup() {
Serial.begin(9600);
tmcSerial.begin(9600);
// 发送初始化命令(示例:设置电流、启用电机等)
tmcSerial.write(0x0A); // 设置电流值(需根据实际调整)
tmcSerial.write(0x0B); // 设置方向(0x00 为正转,0x01 为反转)
tmcSerial.write(0x0C); // 启用电机
}
void loop() {
// 添加更多控制逻辑
}
注意: 实际使用时,你需要根据 TMC2209 的协议手册发送正确的命令字节。
三、总结与重点提示
✅ 关键点:
- 不要将 TX 和 RX 短接,它们应分别连接到主控板的 RX 和 TX 引脚。
- PDN-UART 引脚无需连接,除非使用 UART 模式。
- 避免在 TX 上加电阻,除非有特殊需求。
- 检查电源和电机是否正常,确保没有短路或堵转。
- 使用官方文档或开源库(如 TMC2209 Arduino 库)来简化开发流程。
如果你愿意提供具体的代码或硬件配置,我可以进一步帮你排查问题。希望以上信息对你有帮助!
