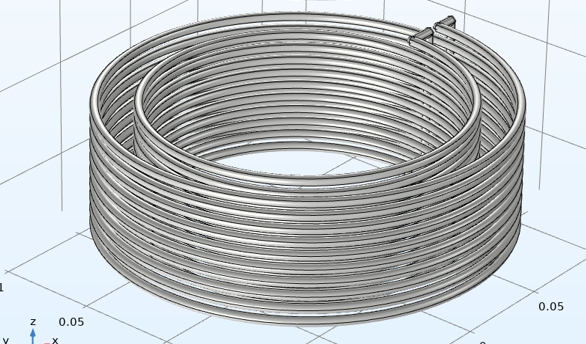

请问这种双层螺线管线圈的自感怎么求

Question

两层螺线管电流是同相的，请问他俩看做一个整体的自感如何求，如果是三层螺线管线圈又如何求

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

要计算双层螺线管线圈的自感，特别是当两层电流方向同相时，可以将它们视为一个整体来求其自感。同样地，对于三层螺线管线圈，也可以采用类似的思路进行分析。

---

一、基本概念回顾

1. 自感（Inductance）

自感是线圈中由于自身电流变化而产生的电动势的大小，通常用符号 $ L $ 表示，单位为亨利（H）。

2. 单层螺线管的自感公式

对于一个单层螺线管，其自感公式为：

$$ L = \mu_0 \cdot \frac{N^2 A}{l} $$

其中：

• $ \mu_0 $ 是真空磁导率，$ \mu_0 = 4\pi \times 10^{-7} , \text{T·m/A} $
• $ N $ 是线圈匝数
• $ A $ 是线圈横截面积
• $ l $ 是线圈长度

---

二、双层螺线管的自感计算（电流同相）

当两层螺线管的电流方向相同时，它们的磁场会叠加，因此整体的自感可以看作是一个“大线圈”的自感。

关键点：

• 如果两层线圈结构完全相同（相同的匝数、半径、长度），那么可以将其视为一个总匝数为 $ N_1 + N_2 $ 的线圈。
• 若两层线圈不完全相同，则需要分别计算每层的自感，再考虑互感的影响。

步骤如下：

1. 确定每层的自感 $ L_1 $ 和 $ L_2 $
   使用单层螺线管的公式： $$ L_1 = \mu_0 \cdot \frac{N_1^2 A}{l}, \quad L_2 = \mu_0 \cdot \frac{N_2^2 A}{l} $$

2. 计算互感 $ M $
   当两层线圈共轴且电流方向一致时，它们之间会产生互感。互感值取决于两层之间的耦合程度（即耦合系数 $ k $）。

   互感公式为： $$ M = k \cdot \sqrt{L_1 L_2} $$

3. 计算总自感 $ L_{\text{total}} $
   当两层电流同向时，总的自感为： $$ L_{\text{total}} = L_1 + L_2 + 2M $$

---

三、三层螺线管的自感计算（电流同相）

三层螺线管的处理方式与双层类似，只是需要考虑更多的互感项。

步骤如下：

1. 计算每层的自感 $ L_1, L_2, L_3 $
   每一层使用单层螺线管公式： $$ L_i = \mu_0 \cdot \frac{N_i^2 A}{l}, \quad i = 1,2,3 $$

2. 计算各层之间的互感 $ M_{ij} $
   对于任意两层 $ i $ 和 $ j $，互感为： $$ M_{ij} = k \cdot \sqrt{L_i L_j} $$

3. 计算总自感 $ L_{\text{total}} $
   当三层电流同向时，总自感为： $$ L_{\text{total}} = L_1 + L_2 + L_3 + 2(M_{12} + M_{13} + M_{23}) $$

---

四、代码示例（Python）

以下是一个简单的 Python 程序，用于计算双层螺线管的总自感（假设电流同相）：

import math

# 常量
mu0 = 4 * math.pi * 1e-7  # 真空磁导率

# 输入参数
N1 = 100      # 第一层匝数
N2 = 150      # 第二层匝数
A = 1e-4      # 截面积 (m²)
l = 0.1       # 线圈长度 (m)
k = 0.9       # 耦合系数（假设为0.9）

# 计算每层的自感
L1 = mu0 * (N1**2 * A) / l
L2 = mu0 * (N2**2 * A) / l

# 计算互感
M = k * math.sqrt(L1 * L2)

# 计算总自感
L_total = L1 + L2 + 2 * M

print(f"第一层自感: {L1:.6f} H")
print(f"第二层自感: {L2:.6f} H")
print(f"互感: {M:.6f} H")
print(f"总自感: {L_total:.6f} H")

---

五、总结

| 层数 | 自感计算方法 | |------|--------------| | 单层 | 直接使用 $ L = \mu_0 \cdot \frac{N^2 A}{l} $ | | 双层 | $ L_{\text{total}} = L_1 + L_2 + 2M $ | | 三层 | $ L_{\text{total}} = L_1 + L_2 + L_3 + 2(M_{12} + M_{13} + M_{23}) $ |

重点总结：

• 电流方向一致时，自感增加，因为磁场叠加。
• 互感在多层线圈中不可忽略，尤其是耦合紧密时。
• 实际应用中需考虑线圈的几何参数和材料特性。

如需更精确的模型（如非对称结构、不同半径等），建议使用电磁仿真软件（如 ANSYS Maxwell 或 COMSOL）。
