在使用maixcam的情况下，如何将舵机和maixcam的输出波形打印到vofa+上

Question

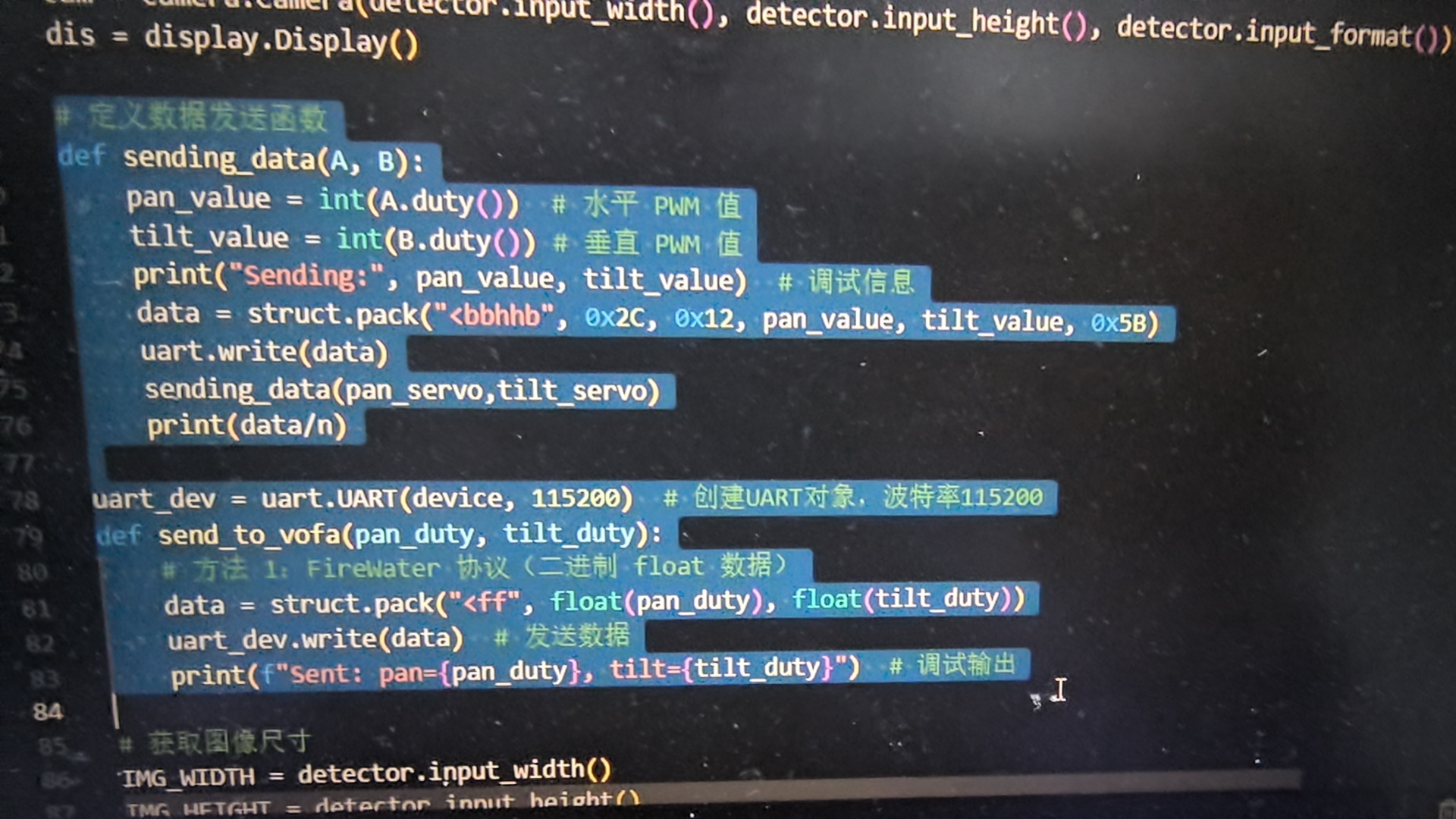

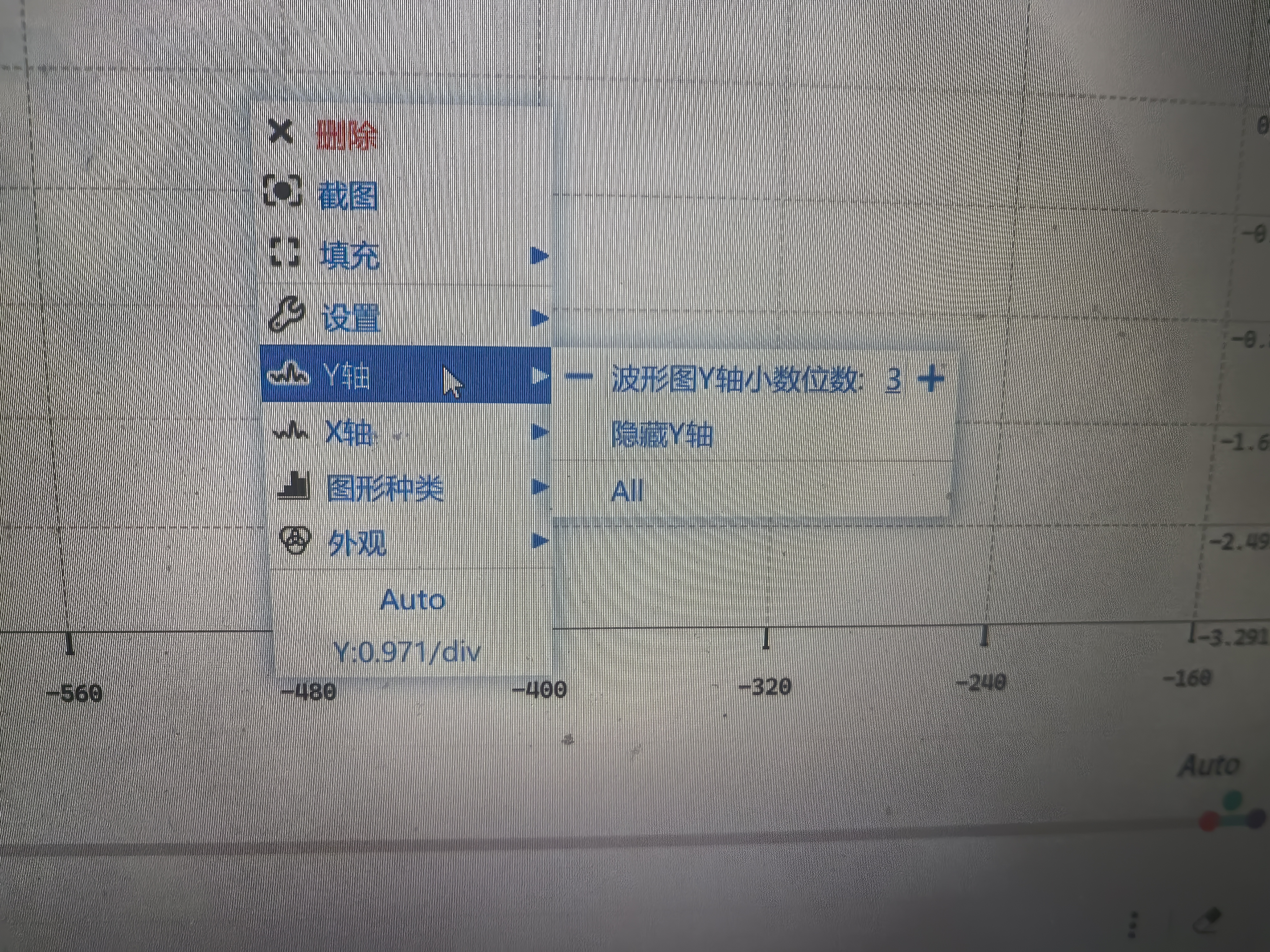

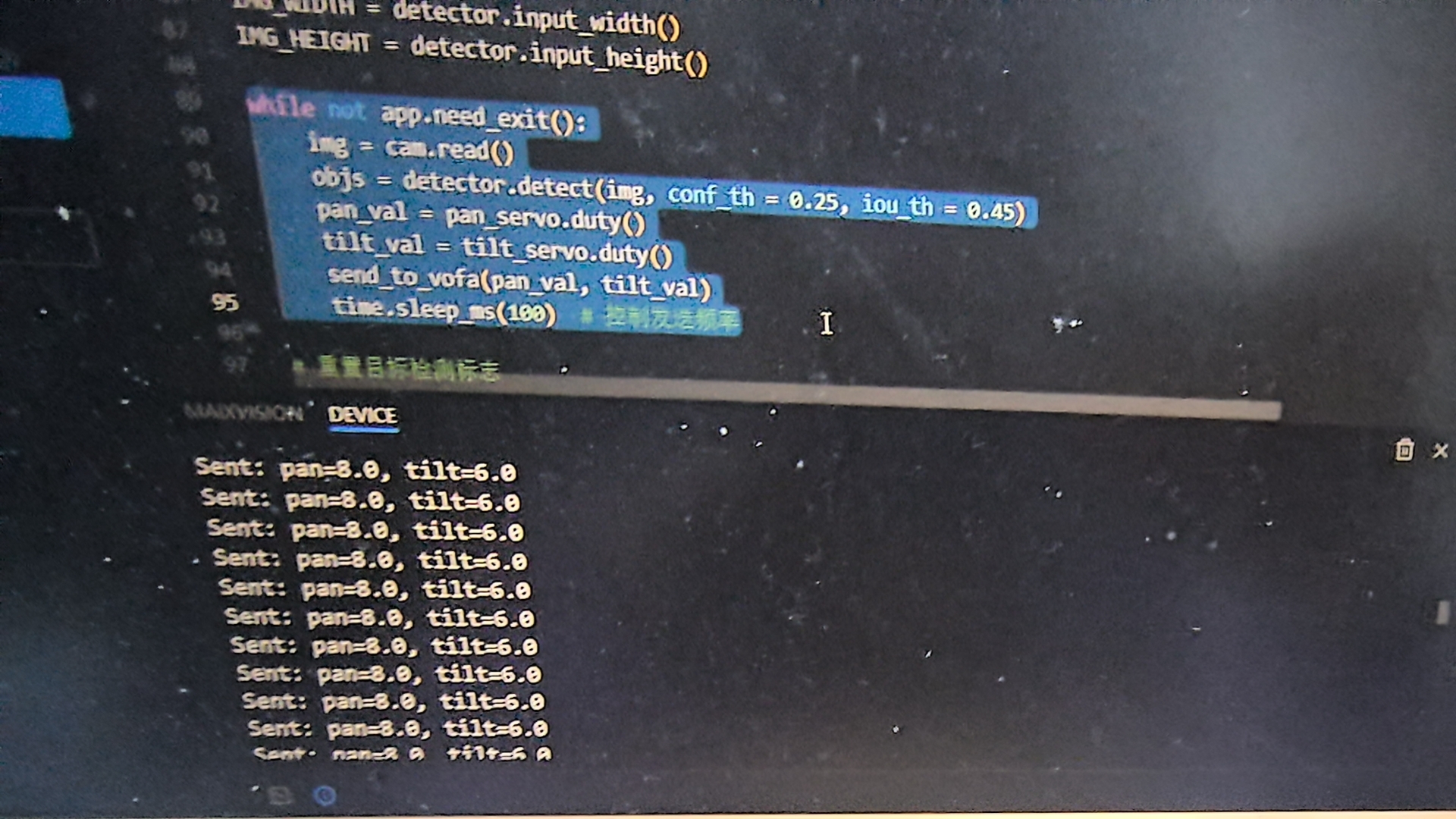

在maixcam上代码可以正常运行且舵机也可以被正常驱动，但是在vofa上无法查看到y轴通道。

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

在使用 MaixCam（基于K210芯片的开发板）时，将舵机控制信号和 MaixCam 的输出波形打印到 VOFA+ 上，是一个常见的调试手段。你提到代码可以在 MaixCam 上正常运行且舵机可以被驱动，但在 VOFA+ 上无法看到 y 轴通道的数据，这可能涉及以下几个方面的问题：

---

✅ 问题分析

1. 数据格式不匹配：VOFA+ 对输入数据的格式有特定要求，如数据类型、字节顺序、采样率等。
2. 串口配置错误：MaixCam 的串口设置（波特率、数据位、停止位、校验位）与 VOFA+ 不一致。
3. 数据未正确发送：虽然代码运行正常，但可能没有将数据通过串口发送出去。
4. Y轴通道未正确映射：VOFA+ 中需要明确指定哪个通道对应 Y 轴。

---

🔧 解决方案

1. 确保串口通信正确配置

• 检查串口参数：
  • 波特率：通常为 115200 或 9600
  • 数据位：8
  • 停止位：1
  • 校验位：None

from machine import UART

# 初始化串口，假设使用 UART0（默认）
uart = UART(UART.UART0, baudrate=115200, bits=8, parity=None, stop=1)

注意： 如果使用的是其他串口，请根据实际硬件连接调整。

---

2. 将舵机控制信号和图像信息发送到串口

• 舵机控制信号：比如 PWM 频率、占空比等。
• 图像信息：比如检测到的目标坐标（x, y）、置信度等。

import time

while True:
    # 模拟舵机控制信号（例如角度）
    servo_angle = 90  # 示例值
    # 模拟图像数据（例如目标中心点坐标）
    x = 160
    y = 120

    # 发送数据到串口，格式如 "angle:x:y"
    data = f"{servo_angle}:{x}:{y}\n"
    uart.write(data)

    time.sleep(0.1)

重点： 使用 \n 结尾确保 VOFA+ 可以识别每行数据。

---

3. 在 VOFA+ 中配置通道

• 打开 VOFA+，选择正确的串口和波特率。
• 在“Channel”中添加三个通道：
  • X Channel：用于接收舵机角度（例如 angle）
  • Y Channel：用于接收图像坐标（例如 y）
  • Z Channel（可选）：用于接收 x 或其他信息

关键步骤：

• 在“Data Format”中选择 “Text” 或 “CSV” 格式。
• 设置分隔符为 : 或 ,，确保与发送数据格式一致。
• 选择对应的列作为 Y 轴通道。

---

4. 验证数据是否成功发送

• 在 MaixCam 上添加调试打印，确认数据已发送：

print("Sending:", data)

• 使用串口助手（如 XCOM、Putty）验证数据是否能接收到。

---

5. 修改后的完整代码示例

from machine import UART
import time

# 初始化串口
uart = UART(UART.UART0, baudrate=115200, bits=8, parity=None, stop=1)

# 模拟舵机角度和图像坐标
servo_angle = 90
x = 160
y = 120

try:
    while True:
        # 构造数据包（格式：angle:x:y）
        data = f"{servo_angle}:{x}:{y}\n"
        uart.write(data)
        print("Sent:", data)  # 调试用
        time.sleep(0.1)
except KeyboardInterrupt:
    pass

---

🛠️ 常见问题排查

| 问题 | 可能原因 | 解决方法 | |------|----------|----------| | 无法看到 Y 轴 | 未正确配置 VOFA+ 的 Y 轴通道 | 检查 VOFA+ 的通道设置，确保 Y 轴对应正确列 | | 数据乱码 | 串口参数不一致 | 确认 MaixCam 和 VOFA+ 的串口参数一致 | | 数据不更新 | 未持续发送数据 | 确保在循环中持续发送数据 |

---

✅ 总结

要让 VOFA+ 显示 MaixCam 的舵机控制信号和图像数据，你需要：

1. 正确配置串口参数；
2. 在代码中发送结构化数据（如 angle:x:y）；
3. 在 VOFA+ 中正确映射 Y 轴通道；
4. 使用串口助手或调试打印验证数据是否发送成功。

如果仍然无法显示 Y 轴，请提供你的 VOFA+ 配置截图和发送数据的格式，我可以进一步帮你分析。
