关于#单片机#的问题：我现在要在CCS上用MSPM0G3507驱动AD9959

Question

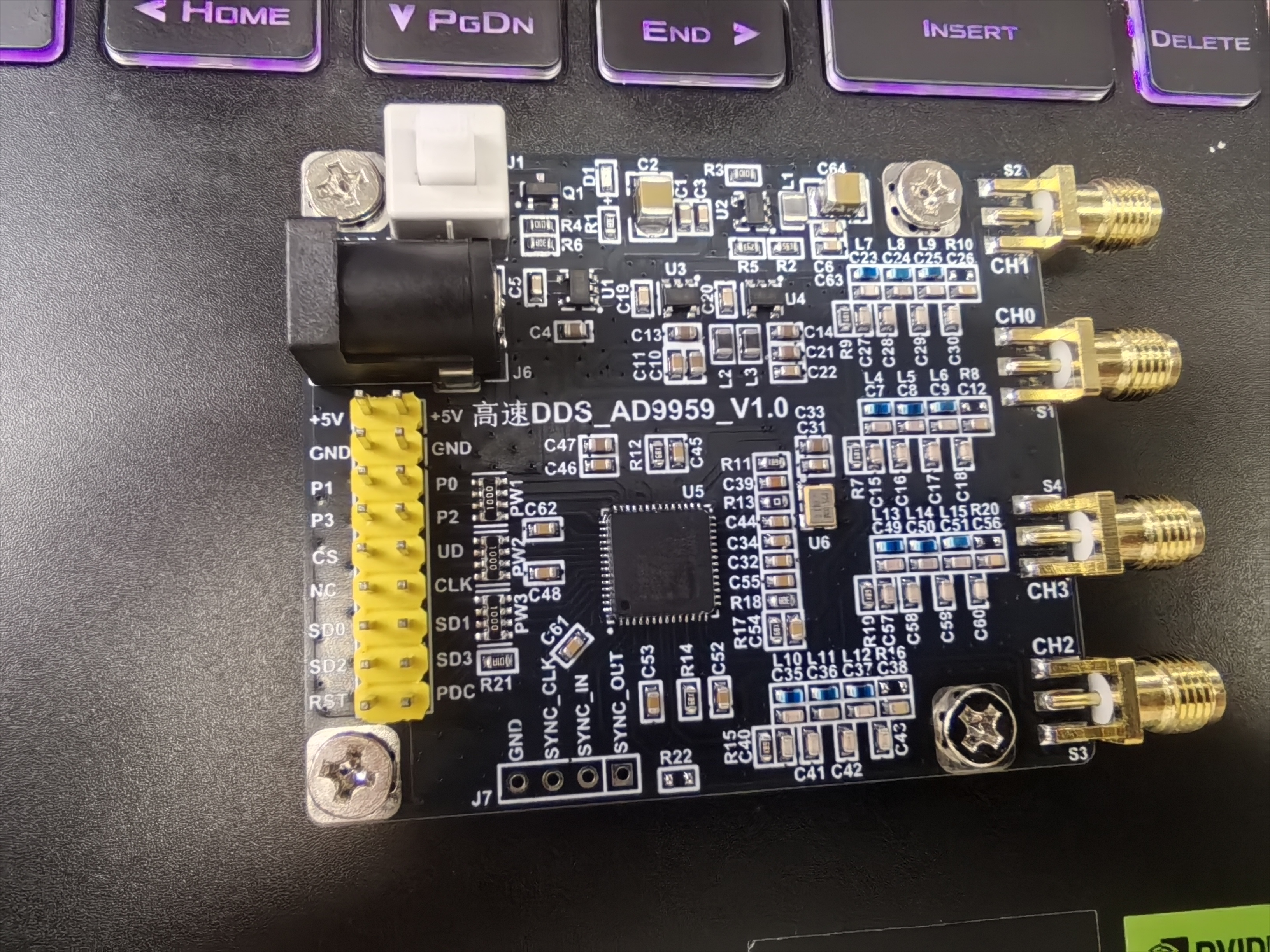

我现在要在CCS上用MSPM0G3507驱动AD9959，怎么硬件连接，怎么写代码，如何配置

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

在使用 MSPM0G3507 驱动 AD9959 时，你需要进行硬件连接、寄存器配置和代码编写。下面将从硬件连接、驱动原理、代码实现三个方面详细说明。

---

一、硬件连接

1.1 AD9959 简介

AD9959 是一款直接数字频率合成器（DDS），通过 SPI 接口与主控芯片通信，用于生成高频信号。

1.2 引脚对应关系（建议）

| AD9959 引脚 | MSPM0G3507 引脚 | 功能说明 | |-------------|------------------|----------| | SCLK | P1.0 | SPI 时钟输入 | | SDIO | P1.1 | SPI 数据输入/输出 | | FS0 | P1.2 | 控制模式选择（可选） | | RESET | P1.3 | 复位控制 | | VDD | 3.3V | 电源 | | GND | GND | 地 |

注意： 实际接线需根据具体开发板的引脚定义调整，建议使用逻辑分析仪或示波器验证信号是否正常。

---

二、AD9959 驱动原理

2.1 SPI 协议

AD9959 使用 3线SPI接口，包括：

• SCLK（时钟）
• SDIO（数据）
• FS0（控制）

2.2 寄存器配置

AD9959 内部有多个寄存器，如：

• Frequency Register：设置输出频率
• Phase Register：设置初始相位
• Control Register：设置工作模式等

每个寄存器写入需要先发送地址，再发送数据。

---

三、代码实现（CCS 编译环境）

3.1 初始化 SPI 模块

#include "msp.h"

// 定义 SPI 引脚
#define SPI_SCLK_PIN    P1_0
#define SPI_SDIO_PIN    P1_1
#define SPI_FS0_PIN     P1_2

void init_SPI(void) {
    // 配置 SPI 模式为 3-wire, MSB first
    EUSCI_B0_SPI->CTLW0 |= EUSCI_B_CTLW0_SWRST;  // 使能软件复位
    EUSCI_B0_SPI->CTLW0 |= EUSCI_B_CTLW0_MODE_0; // 3-wire mode
    EUSCI_B0_SPI->CTLW0 |= EUSCI_B_CTLW0_MST;    // Master mode
    EUSCI_B0_SPI->CTLW0 |= EUSCI_B_CTLW0_SYNC;   // 同步模式
    EUSCI_B0_SPI->BRW = 0x01;                    // 波特率分频器设为 1 (假设主频为 48MHz)

    // 设置 SPI 引脚
    P1SEL0 |= SPI_SCLK_PIN | SPI_SDIO_PIN;
    P1SEL1 &= ~(SPI_SCLK_PIN | SPI_SDIO_PIN);

    // 释放软件复位
    EUSCI_B0_SPI->CTLW0 &= ~EUSCI_B_CTLW0_SWRST;
}

3.2 发送数据函数

void send_SPI(uint8_t data) {
    while (!(EUSCI_B0_SPI->IFG & EUSCI_B_SPI_TXIFG)); // 等待 TX buffer 空
    EUSCI_B0_SPI->TXBUF = data;                       // 发送数据
}

3.3 写寄存器函数

void write_AD9959_Register(uint8_t reg_addr, uint32_t data) {
    // 发送地址（低 8 位）
    send_SPI(reg_addr);

    // 发送高 16 位数据
    send_SPI((data >> 16) & 0xFF);

    // 发送低 16 位数据
    send_SPI((data >> 8) & 0xFF);
    send_SPI(data & 0xFF);
}

3.4 示例：设置频率寄存器

void setup_frequency_register(void) {
    uint32_t freq_reg_value = 0x12345678; // 假设值，实际应根据公式计算
    write_AD9959_Register(0x00, freq_reg_value); // 地址 0x00 为频率寄存器
}

3.5 复位 AD9959

void reset_AD9959(void) {
    // 拉低 FS0 引脚
    P1OUT &= ~SPI_FS0_PIN;
    __delay_cycles(100); // 延时
    P1OUT |= SPI_FS0_PIN; // 拉高
}

---

四、完整流程总结

1. 硬件连接：确保 SPI 接口正确连接。
2. 初始化 SPI 模块：配置 EUSCI_B0 为 SPI 主模式。
3. 写寄存器：按 AD9959 的寄存器格式发送数据。
4. 复位 AD9959：确保其进入正常工作状态。
5. 启动输出：根据需要配置其他寄存器（如相位、幅度等）。

---

五、注意事项

• 频率计算公式：
  Fout = (FreqReg * Fclk) / 2^32
  其中 Fclk 是参考时钟频率（通常为 180 MHz）。
• 调试建议：使用逻辑分析仪监控 SPI 信号，确保数据发送正确。
• 电源稳定性：AD9959 对电源噪声敏感，建议使用稳压模块。

---

六、参考文档

• AD9959 Datasheet
• MSPM0G3507 Technical Reference Manual

---

如需更详细的寄存器配置或频率计算，请提供你期望的输出频率和参考时钟频率，我可以帮你计算具体的寄存器值。
