电赛CCS烧录时一直说jlink未连接是为什么

Question

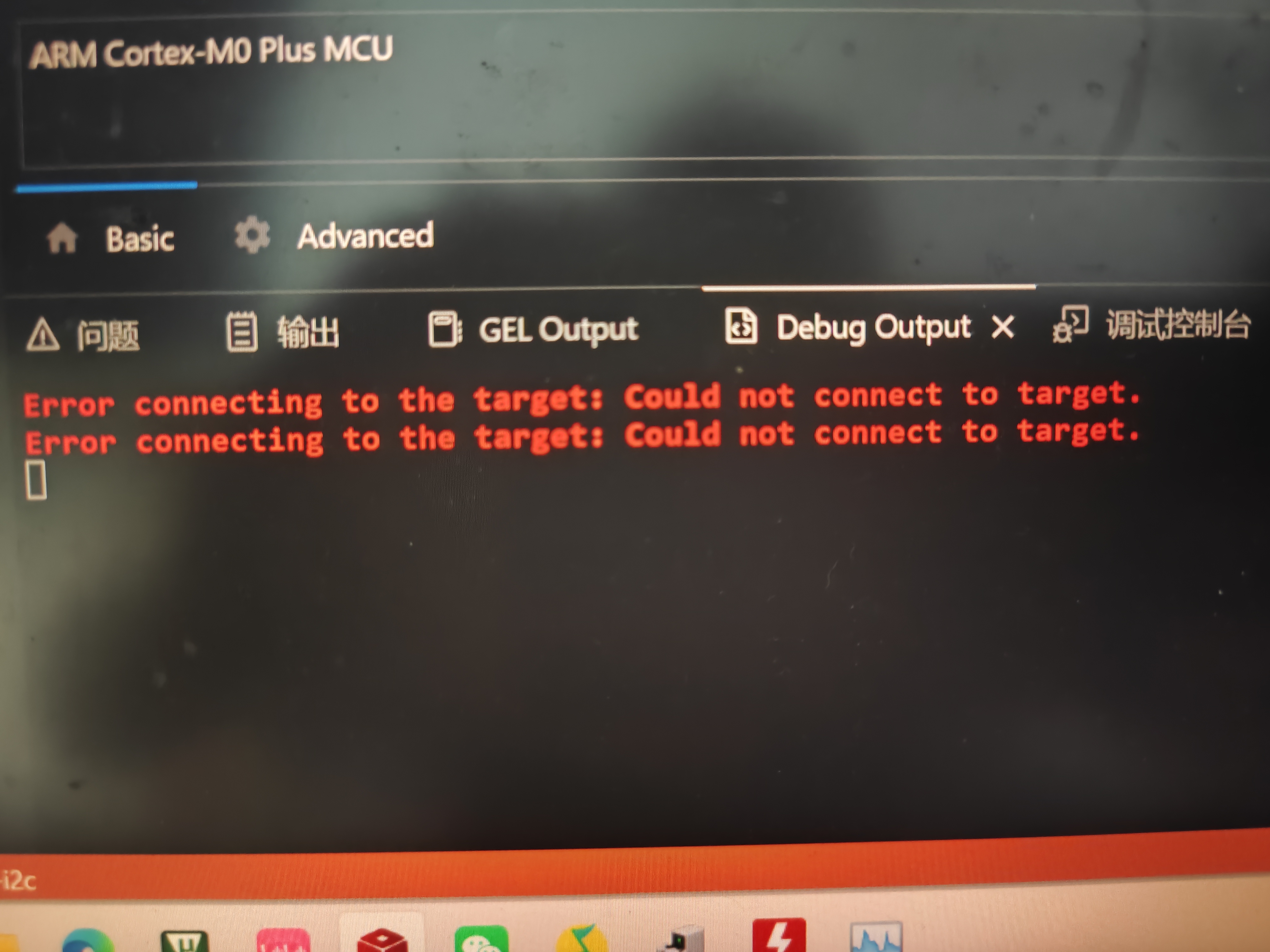

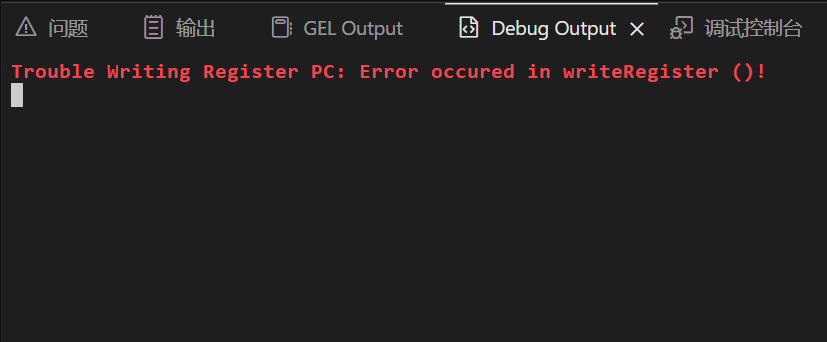

使用的是mspm0g3507芯片，jlink是j ob v2，总共换了两块板子了都遇到同样的问题：第一天烧录时能烧进去，也能正常运行，然后拔掉jlink后第二天烧录程序时就一直显示jlink未连接，请问要怎么解决

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

你遇到的问题是J-Link未连接，这在使用 MSPM0G3507 芯片 和 J-Link OB V2 进行烧录时是一个比较常见的问题。根据你的描述，第一天能正常烧录和运行，但第二天却无法识别 J-Link，这说明可能不是硬件本身的问题，而是软件配置、驱动或连接设置方面的问题。

---

✅ 可能的原因分析：

1. J-Link 驱动未正确安装或版本不兼容
2. J-Link 与目标板的连接不稳定或接口错误
3. CCS（Code Composer Studio）配置不正确
4. 芯片进入低功耗模式导致无法通信
5. J-Link 的固件需要更新
6. J-Link 烧录工具被其他程序占用

---

🔧 解决方案（有序列表）：

1. 检查 J-Link 驱动是否安装正确

• 重点：确保 J-Link 驱动已正确安装，并且与 CCS 版本兼容。
• 前往 Segger 官网 下载并安装最新版 J-Link 驱动。
• 如果之前安装过旧版本，请卸载后重新安装。

建议：使用 J-Link Commander 测试 J-Link 是否能识别设备

J-Link Commander -Device MSPM0G3507

如果提示 No J-Link found，说明驱动或硬件有问题。

---

2. 检查 J-Link 与目标板的连接方式

• 重点：确认 J-Link 是通过 SWD 接口连接的，而不是通过 UART 或其他接口。
• 使用 SWD（Serial Wire Debug） 接口进行调试和烧录。
• 检查 J-Link 的 SWDIO 和 SWCLK 引脚是否正确连接到目标板。

示例连接（SWD）：

• J-Link 的 SWDIO → 目标板的 SWDIO
• J-Link 的 SWCLK → 目标板的 SWCLK
• J-Link 的 GND → 目标板的 GND

---

3. 在 CCS 中检查 J-Link 配置

• 打开 CCS > Preferences > C/C++ > Build > Tool Chains
• 确保使用的 Tool Chain 是 TI MSPM0G 相关的。
• 在 Debug Configuration 中选择 J-Link 作为调试器。

重点：确保 Debug Configuration 中选择了正确的 Target Device 和 J-Link 类型。

---

4. 检查目标板电源是否稳定

• 重点：确保目标板在烧录时有稳定的电源供应。
• 如果目标板电压不稳定，可能导致 J-Link 无法识别。
• 尝试使用 外部电源供电（如 USB Power Bank）来排除供电问题。

---

5. 更新 J-Link 固件

• 使用 J-Link Commander 或 J-Link Software and Documentation Pack 更新 J-Link 固件：
  • 打开 J-Link Commander
  • 输入命令：

    Update


  • 按照提示完成更新。

---

6. 禁用 J-Link 自动检测功能

• 在 CCS 中，尝试手动选择 J-Link：
  • 在 Debug Configurations 中，选择 J-Link 作为调试器。
  • 设置 Target Device 为 MSPM0G3507。
  • 取消自动检测选项，手动输入设备信息。

---

7. 检查是否有冲突的调试器或串口占用

• 重点：确保没有其他程序正在占用 J-Link 或串口。
• 关闭所有可能占用 J-Link 的程序（如其他 IDE、调试工具等）。
• 重启电脑后再次尝试烧录。

---

8. 使用 J-Link Commander 手动烧录

• 如果 CCS 一直报错，可以尝试使用 J-Link Commander 手动烧录程序：

  J-Link Commander -Device MSPM0G3507
  connect
  erase
  loadfile your_program.hex
  verify
  reset
  exit


注意：确保你的程序文件是 .hex 格式，而不是 .bin 或其他格式。

---

🛠️ 附加建议（可选）：

• 尝试使用不同的 J-Link 适配器（比如 J-Link OB V2 与 J-Link EDU）
• 尝试使用 TI 的 Flash Programmer 工具（替代 CCS 进行烧录）
• 查看 CCS 日志文件（路径：C:\Users\YourName\AppData\Roaming\Texas Instruments\CCS_vX.X\ccs_base\workspace\.metadata\.log）获取详细错误信息

---

✅ 总结：

| 问题 | 解决方案 | |------|----------| | J-Link 未连接 | 检查驱动、连接方式、电源、固件 | | CCS 配置错误 | 确认 Target Device 和 J-Link 类型 | | 供电不稳定 | 使用外部电源 | | 驱动版本过旧 | 更新 J-Link 驱动和固件 | | 程序格式错误 | 确保使用 .hex 文件 |

---

如果你能提供具体的 CCS 错误日志或 J-Link Command 输出，我可以进一步帮你定位问题。希望这些方法能解决你的问题！
