硬件测试中LTLOOP测试是TX还是RX

Question

硬件测试中LTLOOP测试是TX还是RX，FPGA内部还是FPGA到服务器链路信息传递，感谢~

Answer 1

摘星参考千问来帮您回答这个问题！

在硬件测试中，LTLOOP（Loopback Test） 是一种用于验证通信链路完整性和功能性的测试方法。它通过将发送端（TX）的信号直接返回到接收端（RX），以检测链路是否正常工作。

---

一、LTLOOP 测试是 TX 还是 RX？

答案：

LTLOOP 测试本质上是 TX 到 RX 的测试，即 发送端（TX）发送的数据被直接回环到接收端（RX）。

• LTLOOP = Loopback Test
• TX（Transmitter）：数据发送端
• RX（Receiver）：数据接收端

在 LTLOOP 测试中，通常会将 TX 发送的数据直接连接到 RX 输入端口，从而形成一个“闭环”，以验证链路是否能够正确地传输和接收数据。

---

二、LTLOOP 测试是在 FPGA 内部还是 FPGA 到服务器链路？

答案：

LTLOOP 可以在两种场景中进行：

1. FPGA 内部的 LTLOOP 测试

这种测试用于验证 FPGA 内部模块之间的通信，例如：

• AXI 接口
• FIFO 模块
• 数据通道（如 PCIe、SPI、UART、I2C）
• 逻辑电路内部的信号传递

示例场景：

• 在 FPGA 开发过程中，使用 LTLOOP 验证某个 IP 核（如 SPI 控制器）是否能正确地将数据从 TX 发送到 RX。
• 用于调试和验证 IP 核的功能完整性。

代码示例（Verilog）：

module ltloop_test (
    input clk,
    input rst_n,

    input [31:0] tx_data,
    output reg [31:0] rx_data,

    input tx_valid,
    output reg rx_valid
);

always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        rx_data <= 32'h0;
        rx_valid <= 1'b0;
    end else begin
        if (tx_valid) begin
            rx_data <= tx_data;     // TX 数据直接传给 RX
            rx_valid <= 1'b1;
        end else begin
            rx_valid <= 1'b0;
        end
    end
end

endmodule

2. FPGA 到服务器链路的 LTLOOP 测试

在这种情况下，LTLOOP 测试用于验证 FPGA 与外部设备（如服务器）之间的物理链路，例如：

• PCIe 链路
• Ethernet 链路
• USB 链路
• 光纤接口（如 SFP、QSFP）

测试方式：

• 在 FPGA 中配置一个 loopback 模式，使得 FPGA 收到的数据直接返回给发送方（服务器）。
• 服务器端发送数据，FPGA 接收后原样返回，服务器验证接收到的数据是否与发送一致。

应用场景：

• PCIe 设备的 Loopback 测试
• 网络接口卡（NIC）的 Loopback 测试
• 高速 SerDes 接口测试（如 LVDS、RS485）

---

三、LTLOOP 测试的常见原因分析

1. 链路不通或信号异常

• 可能原因：

  • PCB 布线问题
  • 时钟同步失败
  • 电平不匹配
  • 接口协议配置错误

• 解决方法：

  • 使用示波器或逻辑分析仪检查 TX/RX 信号
  • 检查时钟源是否稳定
  • 确认接口协议（如 PCIe、Ethernet）配置正确

2. 数据未正确回环

• 可能原因：

  • FPGA 内部逻辑设计错误
  • 回环路径未正确连接
  • 数据格式不匹配（如字节顺序、帧结构）

• 解决方法：

  • 检查 FPGA 的 RTL 或 HDL 代码中的回环逻辑
  • 使用仿真工具（如 ModelSim、Vivado Simulator）验证功能
  • 使用测试工具（如 Wireshark、Spectrum Analyzer）捕获实际数据流

3. 时序问题导致丢包

• 可能原因：

  • 时钟相位不对齐
  • FIFO 溢出或下溢
  • 数据速率不匹配

• 解决方法：

  • 调整时钟分频或倍频
  • 增加 FIFO 缓冲区大小
  • 使用流量控制机制（如 XON/XOFF）

---

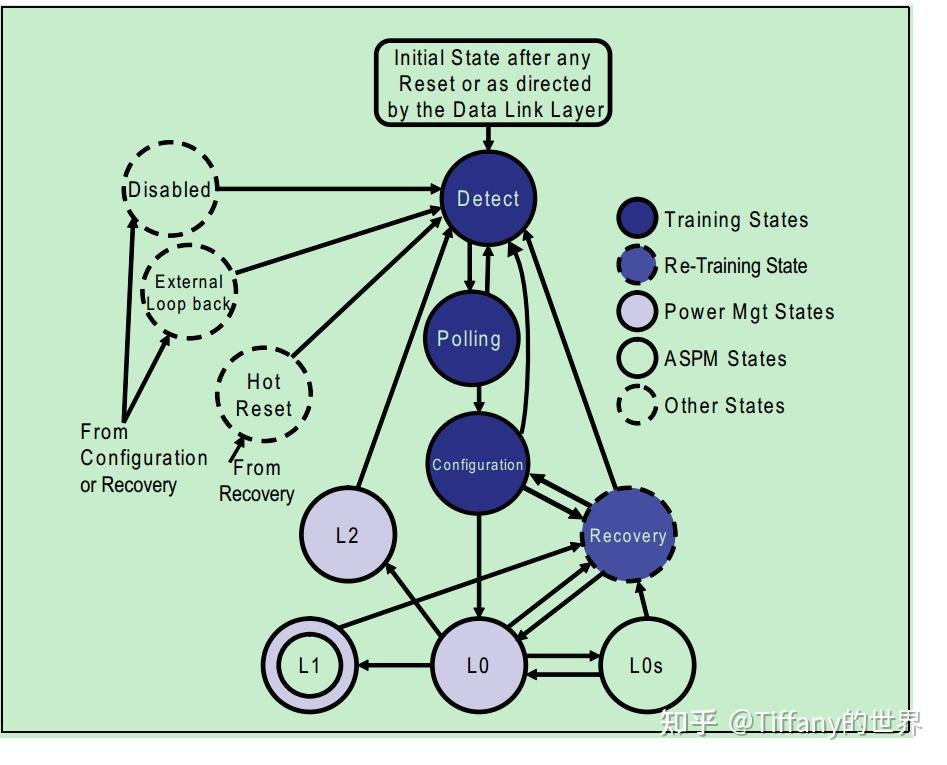

四、LTLOOP 测试的典型步骤（以 PCIe 为例）

步骤 1：配置 FPGA 为 Loopback 模式

• 在 FPGA 的软件中设置 Loopback 模式，使接收到的数据直接返回。

步骤 2：服务器端发送测试数据

• 使用驱动程序或测试工具（如 ethtool、iperf、PCIe test tool）发送数据。

步骤 3：FPGA 接收并回环数据

• FPGA 接收数据后，按原样返回。

步骤 4：服务器端接收并验证数据

• 检查接收的数据是否与发送一致，判断链路是否正常。

---

五、总结

项目	内容
LTLOOP 是 TX 还是 RX？	是 TX 到 RX 的测试
LTLOOP 测试范围	可在 FPGA 内部或 FPGA 到服务器链路中进行
常见原因	链路不通、数据未回环、时序问题等
解决方案	检查硬件连接、验证时钟、调试逻辑、使用仿真工具

---

如需进一步帮助，可以提供具体的硬件平台（如 Xilinx Zynq、Intel Cyclone、服务器型号等），以便更精确地分析和解决问题。
