ESP32用microPython时ADC错误

Question

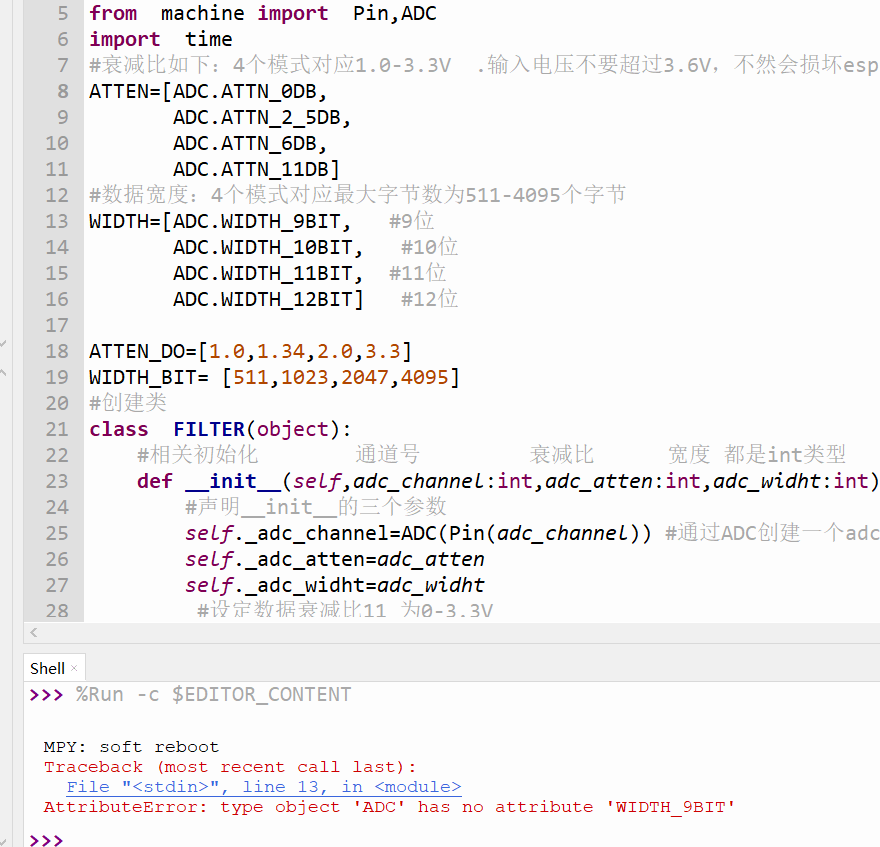

亲人们，谁帮忙解答下，这个错误咋来的？我用的是esp32 s3

Answer 1

摘星参考千问来帮您回答这个问题！

当然可以，以下是针对你提出的问题的详细技术解答：

---

📌 问题标题：ESP32用MicroPython时ADC错误

🔍 一、问题概述

你在使用 ESP32 S3 开发板运行 MicroPython 时遇到了 ADC（模数转换器）相关错误。由于你没有提供具体的错误信息（如报错内容或代码），我将基于常见的 MicroPython 在 ESP32 上使用 ADC 时可能遇到的问题进行分析，并提供解决方案。

---

🧠 二、可能的原因分析

在 ESP32 上使用 MicroPython 的 ADC 功能时，常见的错误原因包括：

1. ADC 引脚未正确初始化

• 在 MicroPython 中，你需要先通过 machine.ADC() 初始化 ADC 对象。
• 如果你尝试读取一个未被配置为 ADC 的引脚，会引发异常。

2. ADC 引脚不支持 ADC 功能

• ESP32 S3 的部分 GPIO 引脚是不能作为 ADC 使用的（例如某些用于 SPI、I2C 或 UART 的引脚）。
• 需要确认你使用的引脚是否支持 ADC。

3. ADC 分辨率设置错误

• ESP32 的 ADC 支持不同的分辨率（如 8 bit、10 bit、12 bit 等），如果设置不正确，可能导致读数异常或错误。

4. ADC 多通道配置错误

• 如果你使用的是多个 ADC 通道（如 adc = machine.ADC(machine.Pin(34)) 和 adc2 = machine.ADC(machine.Pin(35))），需要确保它们的配置是独立且正确的。

5. ADC 模块未启用

• 在某些情况下，需要手动启用 ADC 模块或进行校准。

---

🛠 三、解决方案与示例代码

✅ 正确使用 ADC 的步骤如下：

1. 导入必要的模块

import machine

2. 创建 ADC 对象

# 假设你使用的是 GPIO 34 作为 ADC 输入
adc = machine.ADC(machine.Pin(34))

⚠️ 注意：ESP32 S3 的 ADC 支持的引脚范围为：

• 34, 35, 36, 39（支持 12 位 ADC）
• 32, 33, 37, 38（支持 10 位 ADC）

3. 设置 ADC 分辨率（可选）

adc.width(machine.ADC.WIDTH_12BIT)  # 设置为 12 位精度
adc.atten(machine.ADC.ATTN_11DB)    # 设置衰减（输入电压范围）

可选的衰减参数：

• machine.ADC.ATTN_0DB
• machine.ADC.ATTN_2_5DB
• machine.ADC.ATTN_6DB
• machine.ADC.ATTN_11DB（推荐用于 0~3.3V 范围）

4. 读取 ADC 值

value = adc.read()
print("ADC 读数:", value)

5. 完整示例代码

import machine
import time

# 初始化 ADC，使用 GPIO 34
adc = machine.ADC(machine.Pin(34))

# 设置分辨率为 12 位
adc.width(machine.ADC.WIDTH_12BIT)

# 设置衰减为 11dB（适用于 0~3.3V）
adc.atten(machine.ADC.ATTN_11DB)

while True:
    value = adc.read()
    print("ADC 值:", value)
    time.sleep(1)

---

🧪 四、常见错误及解决方法

错误信息	可能原因	解决方案
ValueError: invalid pin	引脚不支持 ADC 或未正确初始化	检查引脚是否在支持列表中（如 34, 35, 36, 39）
AttributeError: 'ADC' object has no attribute 'read'	MicroPython 版本过旧	升级 MicroPython 到最新版本（如 ESP32 S3 支持 v1.19+）
RuntimeError: ADC not initialized	ADC 对象未正确创建	确保使用 machine.ADC(machine.Pin(...)) 初始化
OverflowError: integer overflow	ADC 读数超出设定的位宽范围	检查 width() 是否设置正确（如 12-bit 是 0~4095）

---

📦 五、检查 MicroPython 版本

确保你使用的是支持 ESP32 S3 的 MicroPython 固件：

• 下载地址：https://micropython.org/download/esp32s3/
• 使用 machine.soft_reset() 或重启后运行以下代码查看版本：

  import sys
  print(sys.version)


---

🧾 六、附加建议

• 使用 adc.read() 获取的是原始数值，如需转换为电压值，可以使用以下公式：

  voltage = (value / 4095) * 3.3  # 12 位 ADC，最大值 4095，参考电压 3.3V
  print("电压值（V）:", voltage)


• 如果你使用的是多通道 ADC，注意每个 ADC 实例应绑定到一个独立的 Pin。

---

🧩 七、总结

问题点	原因	解决方式
ADC 初始化错误	引脚不支持或未正确初始化	检查引脚是否支持，使用 machine.ADC(machine.Pin(...))
ADC 读数异常	分辨率或衰减设置不当	设置合适的 width() 和 atten()
微型 Python 不兼容	固件版本过旧	更新至支持 ESP32 S3 的 MicroPython 版本

---

如果你愿意提供具体的错误信息或代码片段，我可以进一步帮你定位问题！希望以上内容对你有帮助，祝你调试顺利 😄
