gis导入cad不显示边长注记

Question

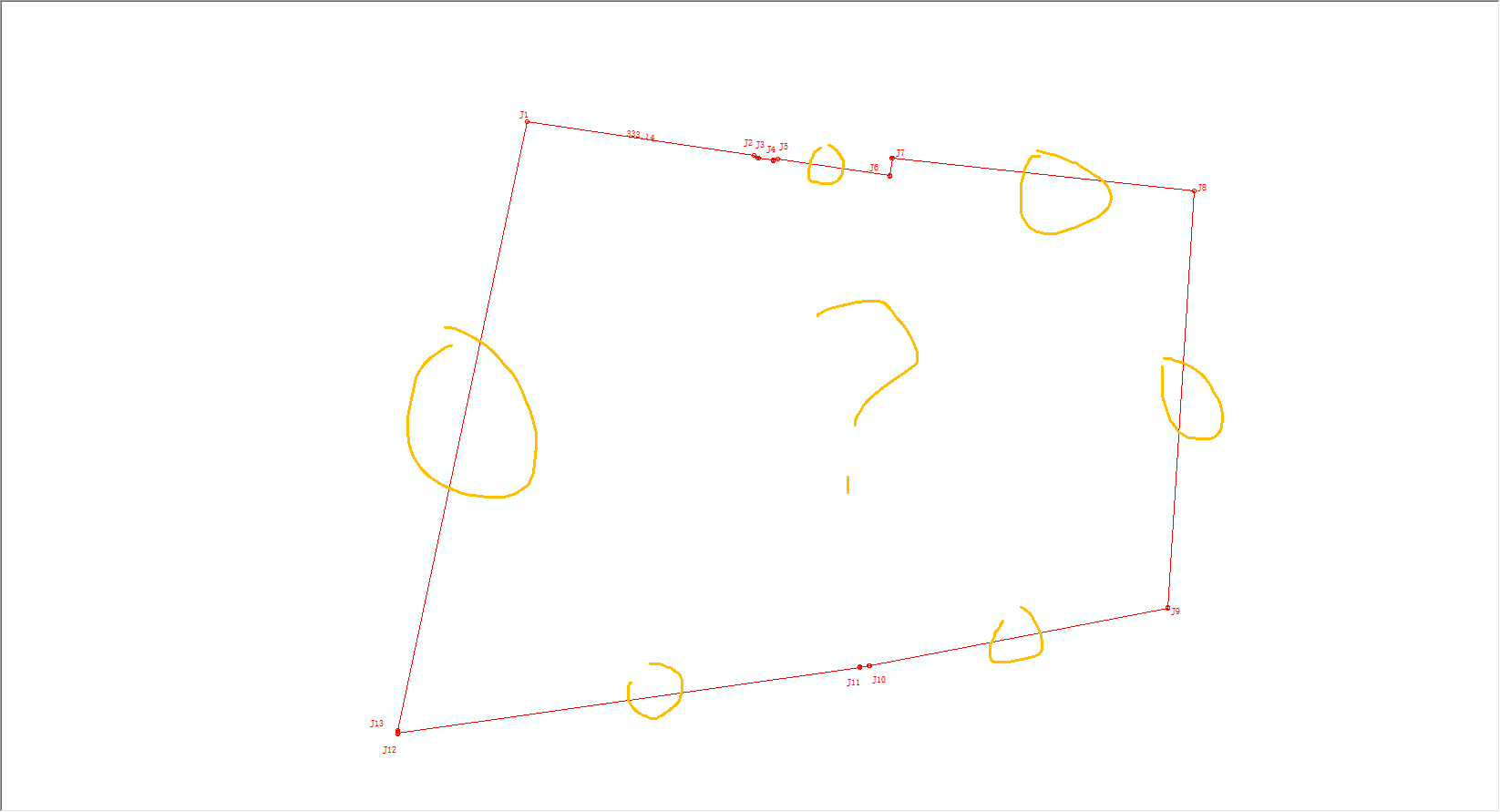

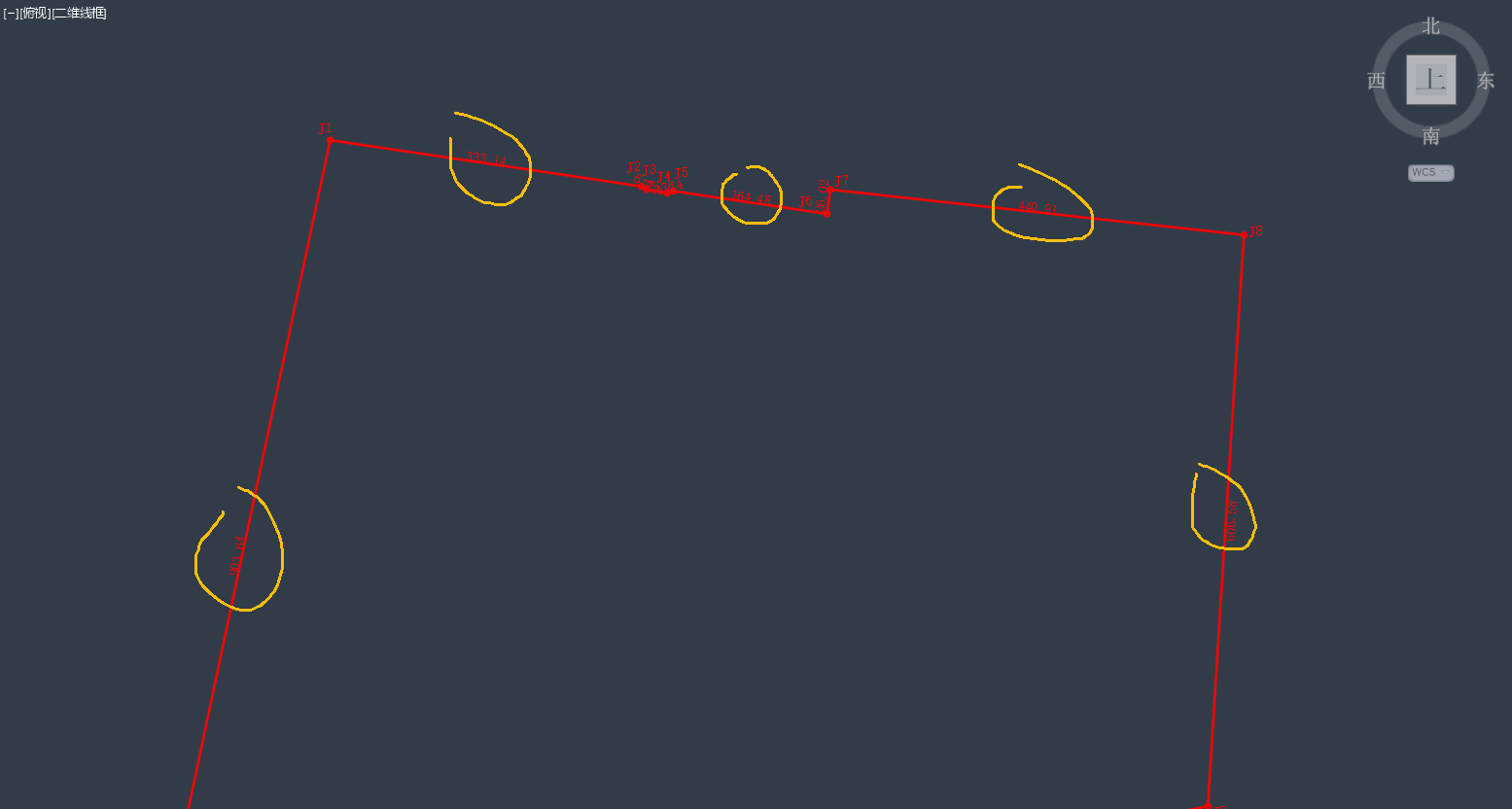

gis 导入 有界址点与边长的cad时候，gis 只显示界址点 不显示边长，如图：黑色为cad，白色为导入gis后的cad

Answer 1

让【宝码香车】来帮你解答，本回答参考DeepSeek编写，并整理提供。

如果还有疑问可以点击头像关注私信或评论。如果答案让您满意，请采纳、点赞、关注，非常感谢！

若您愿意支持，欢迎直接打赏，将不胜感激！


根据问题描述，GIS导入CAD时遇到边长注记不显示的问题，以下是系统化的解决方案：

---

一、数据兼容性检查

1. 检查CAD注记类型：
   • 确认边长注记是否为CAD的"多行文本(MText)"或"单行文本(Text)"实体
   • 使用CAD命令LIST选择注记查看属性

1. 验证GIS支持性：

# ArcPy检查CAD注记层是否存在
import arcpy
cad_layers = arcpy.ListLayers("your_cad_dataset")
print("可用图层:", [layer.name for layer in cad_layers])

---

二、导入参数配置

1. ArcGIS Pro导入设置：

graph TD
    A["CAD转要素工具"] --> B{"高级选项"}
    B -->|勾选"注记"| C[生成注记要素类]
    B -->|设置坐标系统| D[与CAD一致]
    C --> E[检查字段映射]

1. QGIS处理步骤：
   • 使用DXF/DWG导入器时勾选"文字实体"
   • 转换后检查Text图层是否包含边长数据

---

三、数据修复方案

1. CAD预处理：

# AutoCAD命令序列
- _TEXT2MTEXT       # 转换单行文本为多行文本
- _AUDIT            # 修复图形错误
- _PURGE            # 清理冗余数据

1. GIS端处理：
   • 尝试将CAD另存为DXF 2000/LT2格式再导入
   • 使用中间格式转换（如Shapefile过渡）

---

四、属性关联方案

若注记仍不显示，可手动关联：

sequenceDiagram
    participant CAD
    participant GIS
    CAD->>GIS: 导出界址点坐标
    GIS->>GIS: 计算边长
    GIS->>GIS: 创建注记图层
    GIS->>GIS: 关联原始属性

---

五、常见问题排查表

现象	可能原因	解决方案
注记图层缺失	导入时未选择注记	重新导入勾选注记
文字乱码	字体不兼容	替换为宋体/arial
位置偏移	坐标系统不匹配	定义正确投影

建议优先检查CAD文件的注记元素是否完整，并通过GIS软件的"显示隐藏图层"功能确认是否有被意外关闭的注记图层。
