关于采茶机切割装置传动

Question

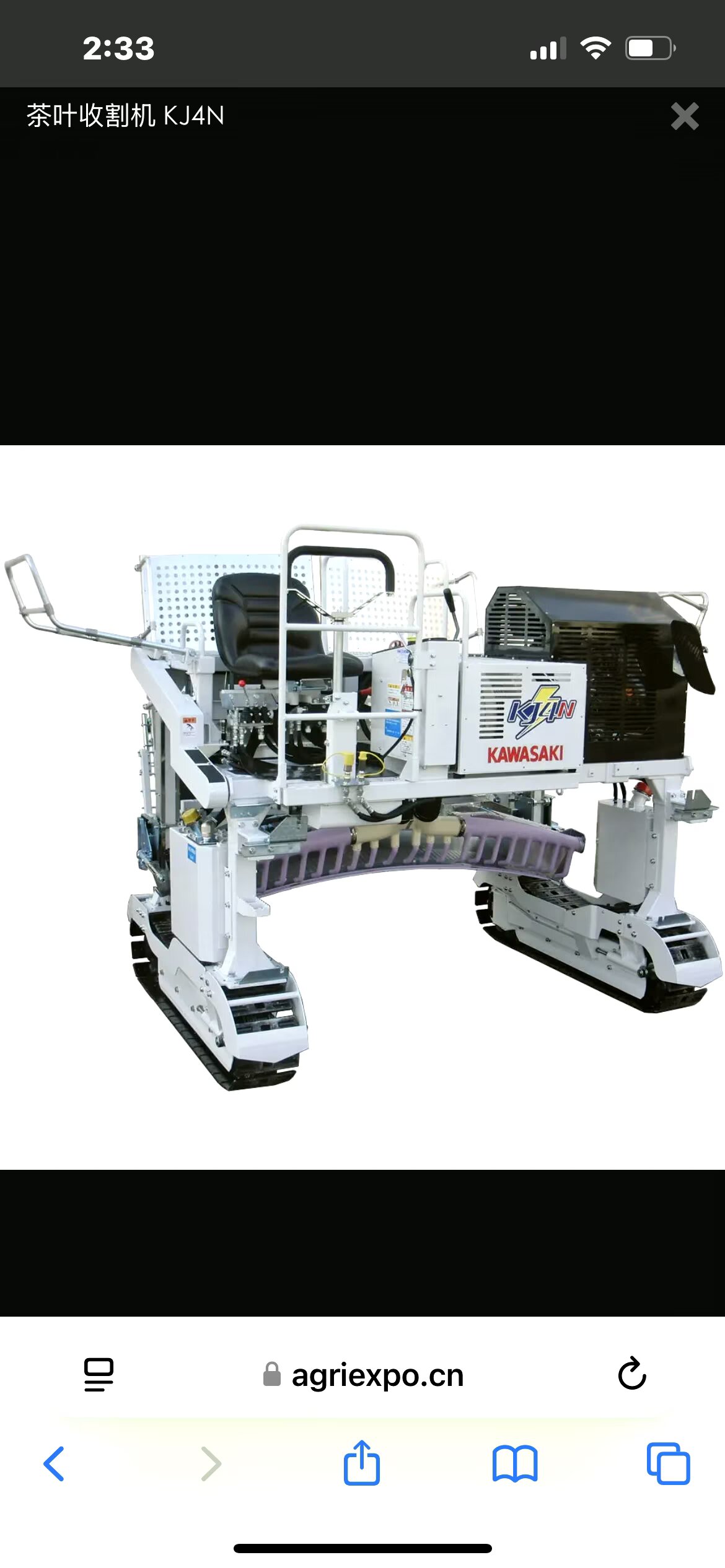

像这样弧形刀片该怎么传动呢，只能想到曲柄摇块机构，但不知道该怎么安装

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

关于采茶机切割装置中弧形刀片的传动问题，确实是一个需要结合机械设计原理和实际应用来解决的问题。你提到的曲柄摇块机构是一个常见的解决方案，但具体如何安装、调整和优化，还需要进一步分析。

---

一、弧形刀片的特点与传动需求

• 弧形刀片通常呈弯曲状，用于剪切茶叶嫩芽。
• 需要往复运动（如剪切动作），且运动轨迹应尽量贴合叶片的形状。
• 传动系统需具备平稳性、精度高、结构紧凑等特性。

---

二、推荐的传动方案（重点）

1. 曲柄摇块机构（滑块-摇杆机构）

这是最常见的一种实现往复直线或摆动运动的机构，适用于弧形刀片的剪切动作。

安装步骤：

1. 确定旋转轴心位置

   • 将曲柄固定在电机输出轴上，确保其能围绕该轴做圆周运动。

2. 连接摇块与刀片

   • 摇块的一端通过铰链连接到曲柄，另一端则连接到弧形刀片。
   • 确保刀片能够随着摇块的摆动而进行弧形剪切。

3. 调节行程长度

   • 通过调整曲柄的半径或摇块的长度，可以控制刀片的剪切范围和速度。

4. 安装导向装置（可选）

   • 在刀片移动路径上加装导轨或滑槽，以保证刀片运动的稳定性。

5. 润滑与维护

   • 对所有转动部件进行润滑，防止磨损，提高使用寿命。

优点：

• 结构简单，易于制造和安装；
• 可调性强，便于根据实际使用情况调整。

缺点：

• 运动轨迹为摆动，可能不适合要求高速或高精度的场合。

---

2. 凸轮机构（适合高速、精密剪切）

如果你希望实现更精确的剪切轨迹，可以考虑使用凸轮机构。

安装步骤：

1. 设计凸轮轮廓

   • 根据弧形刀片的运动轨迹设计合适的凸轮曲线。

2. 安装凸轮与从动件

   • 凸轮固定在驱动轴上，从动件（如滚子）连接到刀片，随凸轮转动推动刀片运动。

3. 调整配合间隙

   • 确保从动件与凸轮之间接触良好，避免卡顿或冲击。

优点：

• 运动轨迹可控，适合复杂剪切动作；
• 可实现高速运行。

缺点：

• 设计和加工较为复杂；
• 成本较高。

---

三、其他可选方案（扩展）

| 方案 | 特点 | 适用场景 | |------|------|----------| | 齿轮齿条机构 | 直线运动，适合长行程 | 需要直线剪切的场合 | | 连杆机构 | 多点联动，适合复杂运动 | 多刀片协同工作时使用 | | 伺服电机+丝杠 | 精度高，可编程控制 | 高端自动化设备 |

---

四、示例代码（模拟曲柄摇块机构运动）

如果你是想用程序模拟这种机构的运动，以下是一个简单的 Python 示例代码：

import math
import matplotlib.pyplot as plt

# 参数设置
radius = 0.1  # 曲柄半径
length = 0.3  # 摇块长度
angle_step = 1  # 角度步长（度）
num_steps = 360 // angle_step

# 存储坐标
x_coords = []
y_coords = []

for i in range(num_steps):
    theta = math.radians(i * angle_step)

    # 计算摇块末端坐标
    x = radius * math.cos(theta) + length * math.sin(theta)
    y = radius * math.sin(theta) - length * math.cos(theta)

    x_coords.append(x)
    y_coords.append(y)

# 绘制运动轨迹
plt.figure(figsize=(8, 6))
plt.plot(x_coords, y_coords, label="Arc Blade Path")
plt.title("Motion Path of Arc Blade using Crank-Rocker Mechanism")
plt.xlabel("X (m)")
plt.ylabel("Y (m)")
plt.legend()
plt.grid(True)
plt.show()

注意： 此代码仅为示例，实际应用中需根据具体尺寸和角度进行调整。

---

五、总结

弧形刀片的传动方式推荐如下：

1. 优先使用曲柄摇块机构，结构简单，适合大多数采茶机场景；
2. 若对精度和速度要求较高，可考虑凸轮机构；
3. 在设计过程中，合理选择材料、润滑方式和传动比非常重要；
4. 如果你是开发人员，可以使用仿真软件（如 SolidWorks、MATLAB）辅助设计。

如需进一步帮助（如机构设计图、参数计算等），欢迎继续提问！
