cartographer的问题

Question

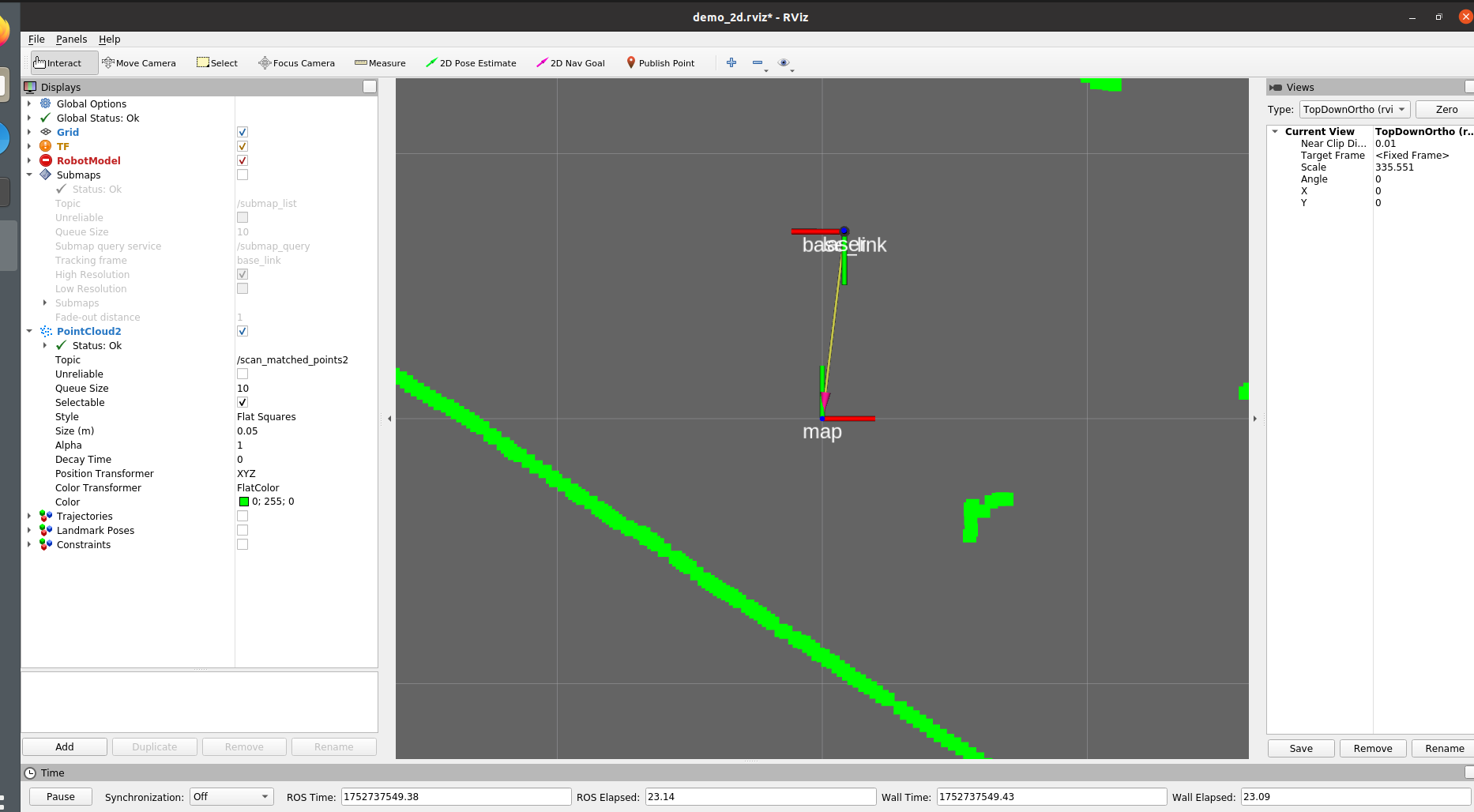

最近在搞slam，用的是雷达➕imu，用的cartographer算法，每次开启算法时，理应map和baselink应该重合，可是每次都有偏移，导致初始位置不是（0，0）

现在猜测是imu的问题，应该不用imu的时候，原点就不会偏移，求解决方法

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你提到的问题是：在使用 Cartographer 进行 SLAM 时，每次启动算法后，map 和 baselink 之间存在偏移，导致初始位置不是 (0, 0)，怀疑是 IMU 的问题，不用 IMU 时问题消失。

这是一个非常常见的问题，尤其是在 IMU 数据不准确或配置不当 的情况下。下面我将从原因分析和解决方案两个方面进行详细说明。

---

✅ 一、可能的原因分析

1. IMU 传感器数据误差大

   • IMU（惯性测量单元）的数据如果存在偏置、噪声或者未校准，会导致 Cartographer 在初始化时对位姿估计错误。

2. IMU 与雷达的坐标系不对齐

   • 如果 IMU 的安装方向与雷达不一致，或者在配置文件中没有正确设置坐标系转换关系（如 imu_gravity_vector 或 pose_graph_2d 中的参数），也会导致偏移。

3. Cartographer 配置文件中 IMU 参数设置错误

   • 如 imu_topic 指向错误的 Topic，或者 use_imu_data 设置为 true 但实际数据不匹配。

4. 初始位姿估计不准

   • Cartographer 在无先验信息的情况下，可能会根据 IMU 数据生成一个不准确的初始位姿。

5. IMU 数据频率不稳定或丢失

   • 如果 IMU 数据断断续续，或者频率不匹配，Cartographer 可能无法正确融合数据，导致偏移。

---

✅ 二、解决方案（有序列表）

1. 检查 IMU 数据是否正常

• 使用 rosbag 查看 IMU 的数据：

  rosbag info your_bag.bag


• 确认 imu_topic 是否正确，并且数据频率稳定。
• 检查是否有异常值（如加速度突变、陀螺仪漂移等）。

2. 校准 IMU

• 硬件校准：确保 IMU 安装稳固，避免震动干扰。
• 软件校准：使用 imu_calib 工具或 ROS 包（如 imu_filter_madgwick）进行标定。
• 偏置校正：可以在 cartographer_ros 的配置文件中加入 IMU 偏置补偿。

3. 检查 Cartographer 配置文件中的 IMU 参数

• 确保 use_imu_data 被正确设置为 true。
• 确认 imu_topic 指向正确的 Topic 名称。
• 检查 imu_gravity_vector 是否正确设置（例如：[0, 0, 1] 表示 Z 轴为重力方向）。

示例配置片段（在 .lua 文件中）：

options = {
  use_imu_data = true,
  imu_topic = "/imu/data",
  imu_gravity_vector = {0, 0, 1},
}

4. 调整 Cartographer 的初始位姿估计

• 如果你希望每次运行时初始位置为 (0, 0)，可以手动设置初始位姿：

  // 在代码中设置初始位姿
  cartographer::transform::Rigid3d initial_pose(
      Eigen::Quaterniond::Identity(),
      Eigen::Vector3d(0.0, 0.0, 0.0));


• 或者在 launch 文件中设置 initial_pose_x, initial_pose_y, initial_pose_z 参数。

5. 关闭 IMU 数据测试

• 为了验证是否是 IMU 引起的问题，你可以临时关闭 IMU 数据：

  use_imu_data = false


• 如果此时地图不再偏移，则说明问题确实出在 IMU 上。

6. 使用 cartographer_ros 提供的调试工具

• 使用 rviz 观察 map、odom、base_link 的相对关系。
• 查看 cartographer_node 的日志输出，确认 IMU 数据是否被正确读取。

7. 使用 tf 检查坐标系变换

• 使用以下命令查看坐标系是否正确：

  rosrun tf view_frames


• 生成 frames.pdf 后查看 map 到 base_link 的变换是否合理。

---

✅ 三、代码修改建议（如果你使用的是 cartographer_ros）

如果你使用的是 cartographer_ros，请检查你的 .lua 配置文件，例如：

-- cartographer/configuration_files/your_config.lua

return {
  map_builder = {
    num_background_threads = 4,
  },
  trajectory_builder = {
    use_imu_data = true,
    imu_topic = "/imu/data",
    imu_gravity_vector = {0, 0, 1},
  },
}

注意： 如果你发现 IMU 数据有问题，可以暂时将其设为 false 来排除问题。

---

✅ 四、总结

| 问题 | 解决方案 | |------|----------| | IMU 数据不稳定 | 校准 IMU，检查数据质量 | | IMU 与雷达坐标系不一致 | 检查 imu_gravity_vector 和 pose_graph_2d 配置 | | Cartographer 配置错误 | 检查 use_imu_data 和 imu_topic | | 初始位姿不准 | 手动设置初始位姿或使用 initial_pose_* 参数 | | IMU 数据丢失 | 检查数据频率和连接稳定性 |

---

📌 最终建议

如果你确定是 IMU 问题，建议优先进行 IMU 校准和数据验证。
如果问题依然存在，可以尝试禁用 IMU 并观察结果，以进一步定位问题。

如有具体配置文件内容或日志输出，也可以贴出来，我可以帮你更精准地分析。
