谐振腔等离子体波导滤波器的FDTD仿真

Question

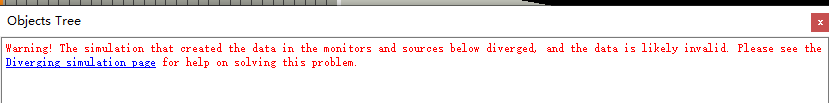

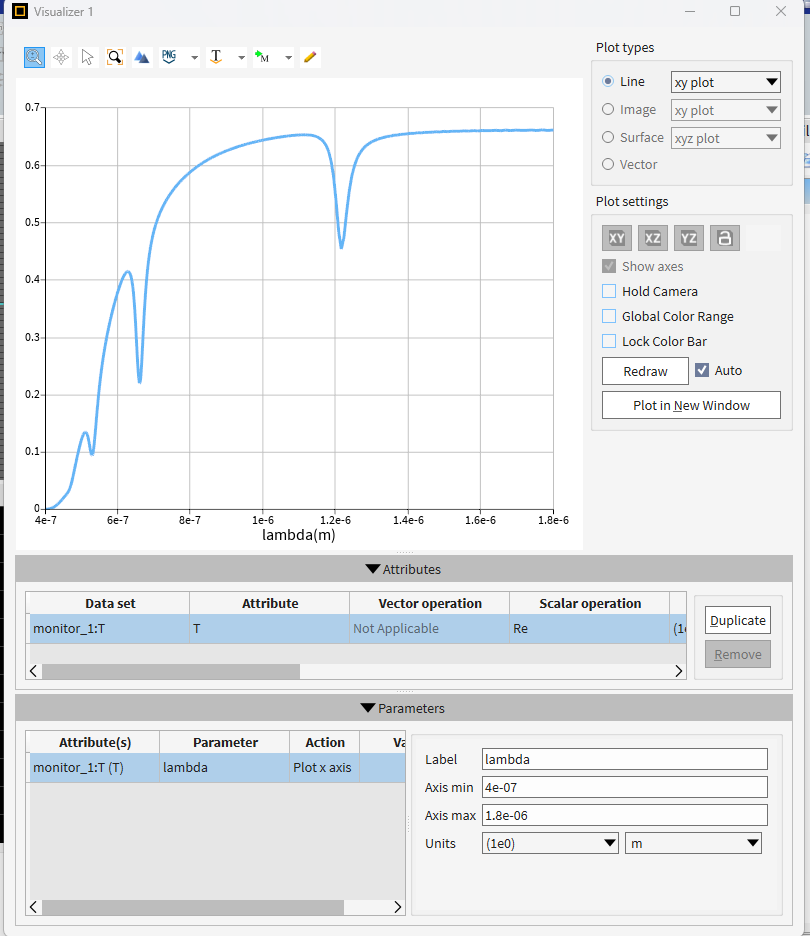

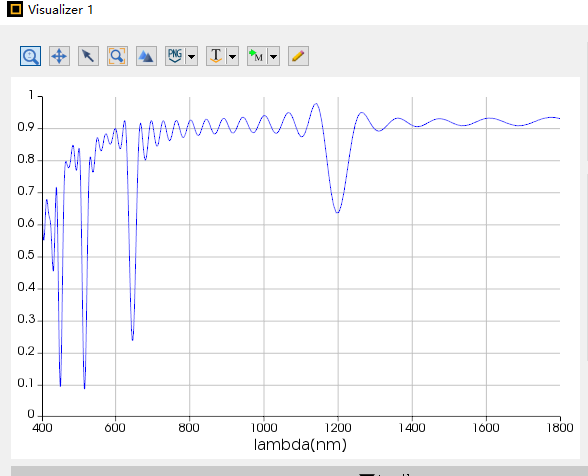

请问想用FDTD仿真这个滤波器，但运行报错说仿真不收敛，该怎么解决呀。图1️⃣用软件自带材料，但结果的损耗过大，改成仿真的材料，结果不收敛（图2️⃣）且透射谱变成图3️⃣

![img](https://i-blog.csdnimg.cn/ask/3a459bf6b0aa493d99d524f3ddf76aa8.png "#

left")

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

在使用 FDTD（Finite-Difference Time-Domain） 仿真 谐振腔等离子体波导滤波器 时，如果出现 仿真不收敛 或 透射谱异常 的问题，可能是由以下几个方面的原因导致的。下面我将详细分析并提供解决方案。

---

🔍 一、问题分析

1. 仿真不收敛的原因

• 网格划分不合理：如果网格太粗，无法准确捕捉等离子体材料和波导结构的细节，会导致数值不稳定。
• 材料参数设置错误：等离子体材料的介电常数或电导率设置不正确，可能导致数值不稳定。
• 边界条件设置不当：如未正确设置 PML（完美匹配层）或其他吸收边界条件，可能引起反射，影响收敛。
• 时间步长过大：FDTD 算法中时间步长需满足 CFL 条件，若超过限制，会导致发散。
• 源激励设置不当：如源频率与谐振腔共振频率不匹配，或者源功率过高，也可能导致不收敛。

2. 损耗过大的原因

• 材料模型不准确：软件自带材料可能过于理想化，而实际等离子体材料具有非线性、色散特性，需用更精确的模型（如 Drude 模型）来模拟。
• 网格分辨率不足：未能在等离子体区域进行精细网格划分，导致数值误差较大。

3. 透射谱异常的原因

• 谐振腔设计不合理：如腔体尺寸、形状、介质分布不合适，导致谐振频率偏移。
• 仿真参数设置错误：如频域分析窗口设置不正确，或未进行足够的迭代次数，导致结果不准确。
• 材料非线性效应未考虑：等离子体材料在高场强下可能表现出非线性行为，若未考虑，会导致透射谱失真。

---

✅ 二、解决方案（有序列表）

1. 优化网格划分

• 关键点：等离子体区域和波导结构必须使用精细网格。
• 建议：
  • 在等离子体区域使用 0.1λ 或更小的网格精度。
  • 对于波导和腔体部分，使用 0.2λ~0.5λ 的网格。
  • 避免在金属区域使用过细的网格，以减少计算量。

示例代码（Lumerical FDTD Script）：

-- 设置全局网格精度
set("grid", "x", 0.1e-6);  -- 0.1 微米
set("grid", "y", 0.1e-6);
set("grid", "z", 0.1e-6);

-- 在等离子体区域设置更细的网格
addmesh();
set("name", "plasma_mesh");
set("x", 0, 1e-6);
set("y", 0, 1e-6);
set("z", 0, 1e-6);
set("dx", 0.05e-6);
set("dy", 0.05e-6);
set("dz", 0.05e-6);

---

2. 修正材料参数设置

• 关键点：使用 Drude 模型或 Lorentz 模型模拟等离子体材料。
• 建议：
  • 使用 Drude 模型 描述自由电子行为。
  • 若为多频段谐振，可使用 Lorentz 模型。
  • 调整材料的 等离子频率 (ω_p) 和 碰撞频率 (γ)。

示例材料参数（Drude 模型）：

-- 定义等离子体材料
addmaterial();
set("name", "Plasma");
set("type", "Drude");
set("omega_p", 1.0e16);     -- 等离子频率（rad/s）
set("gamma", 1.0e12);       -- 碰撞频率（rad/s）
set("epsilon_inf", 1.0);    -- 高频介电常数

---

3. 检查边界条件设置

• 关键点：PML 层应覆盖整个仿真区域，避免边缘反射。
• 建议：
  • 确保 PML 层厚度足够（一般为 10λ~20λ）。
  • 使用 Absorbing Boundary Condition (ABC) 或 Perfectly Matched Layer (PML)。

示例 PML 设置（Lumerical）：

-- 添加 PML 层
addpml();
set("name", "PML_X");
set("direction", "x");
set("thickness", 10e-6);  -- 10 微米

---

4. 调整时间步长（CFL 条件）

• 关键点：时间步长不能超过 CFL 条件限制。

• 公式： $$ \Delta t \leq \frac{\Delta x}{c} $$ 其中，$ c $ 是光速（约 3×10^8 m/s），$ \Delta x $ 是网格大小。

• 建议：

  • 如果网格是 0.1μm，则最大允许时间步长为： $$ \Delta t = \frac{0.1e-6}{3e8} = 3.3e-16 s $$

示例时间步长设置（Lumerical）：

set("dt", 3.0e-16);  -- 小于理论最大值

---

5. 验证源激励设置

• 关键点：源频率应接近谐振腔的共振频率。
• 建议：
  • 使用 脉冲源 或 调频源 进行扫描。
  • 确保源功率不过高，否则可能导致数值不稳定。

示例源设置（Lumerical）：

-- 添加脉冲源
addsource();
set("name", "Source");
set("type", "Gaussian");
set("frequency", 200e12);  -- 200 THz
set("pulse width", 10e-15);  -- 10 fs

---

6. 优化仿真参数

• 关键点：确保仿真时间足够长，以捕获所有谐振模式。
• 建议：
  • 增加 仿真时间（如 100 ps）。
  • 使用 频域监视器（Frequency Monitor）获取透射谱。

示例频域监视器设置：

-- 添加频域监视器
addfreqmonitor();
set("name", "Transmit_Monitor");
set("fmin", 150e12);   -- 150 THz
set("fmax", 250e12);   -- 250 THz
set("npoints", 1000);  -- 1000 个频率点

---

🧠 三、总结

| 问题 | 解决方案 | |------|----------| | 仿真不收敛 | 优化网格划分、调整时间步长、检查边界条件 | | 损耗过大 | 使用 Drude 模型、提高网格精度 | | 透射谱异常 | 核对谐振频率、优化源激励、增加仿真时间 |

---

📌 四、参考建议

• 推荐工具：Lumerical FDTD、CST Studio Suite、COMSOL Multiphysics（适用于复杂材料建模）。
• 学习资源：
  • Lumerical FDTD 官方文档
  • FDTD 方法基础教程
  • 等离子体材料建模方法

---

如果你能提供更多关于你使用的软件版本、材料参数、几何结构等信息，我可以进一步帮你调试代码或优化仿真设置。欢迎继续提问！
