李不优 2025-07-18 17:51 采纳率: 0%
浏览 38

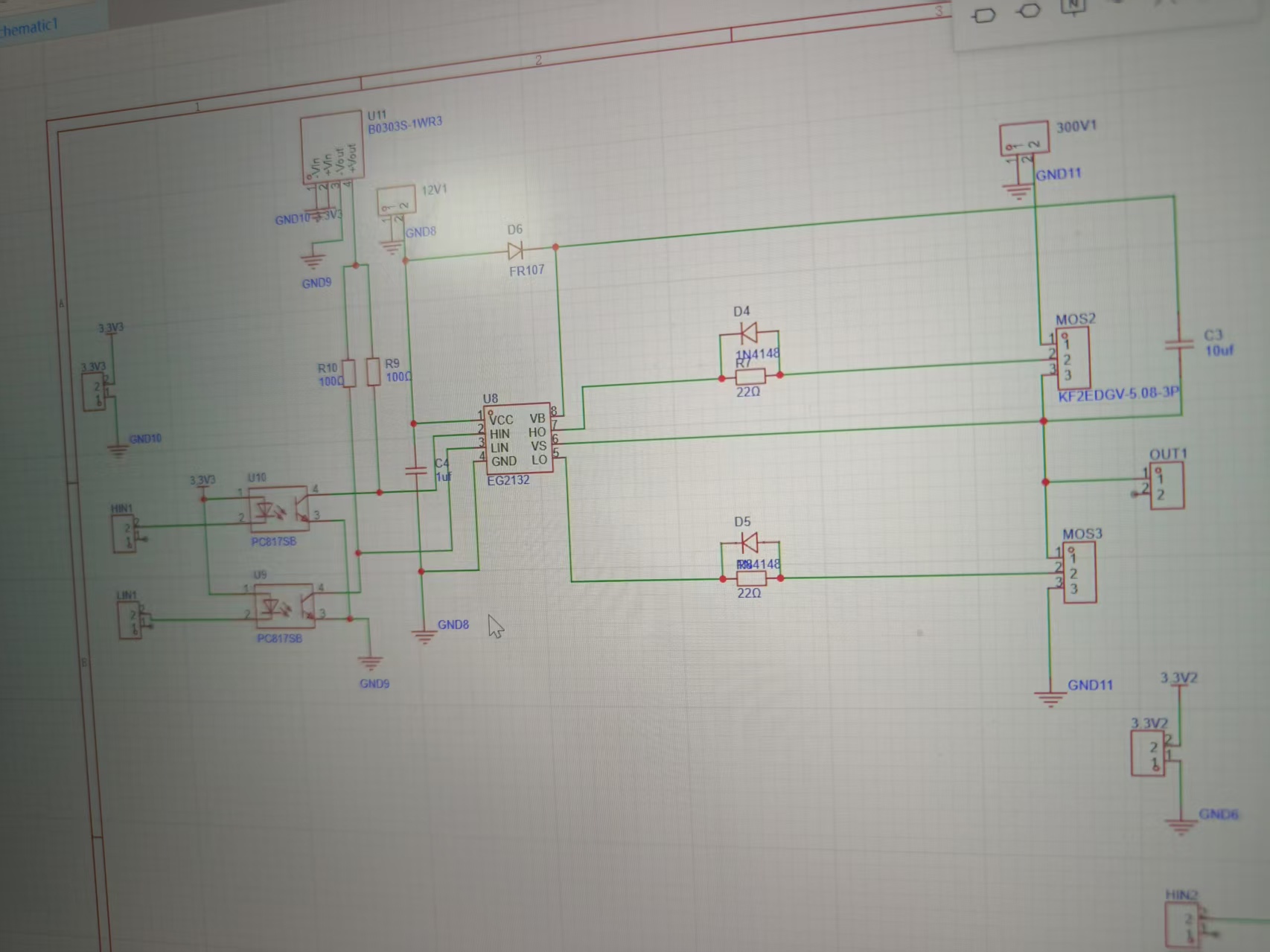

我想问一下为什么我这个驱动电路PWM波过这个驱动芯片 EG2132后只有低端有PWM波

佬们,我想问一下为什么我这个驱动电路PWM波过这个驱动芯片 EG2132后只有低端有PWM波 ,高端没有


  • 写回答

5条回答 默认 最新

  • 檀越@新空间 2025-07-18 17:52
    关注

    下午好🌅🌅🌅
    本答案参考通义千问

    你提到的驱动芯片是 EG2132,这是一个常见的 H桥驱动芯片,通常用于控制直流电机、步进电机等。根据你的描述,“PWM波过这个驱动芯片 EG2132 后只有低端有 PWM 波,高端没有”,这说明 高端输出(High-side)没有信号,而低端(Low-side)正常。


    🔍 问题分析

    造成这种现象的原因可能有很多,以下是一些常见原因和对应的解决方案:


    ✅ 常见原因及解决方案

    1. 电源供电异常

    • 原因:EG2132 的高端输出需要一个独立的高电压电源(VCC),如果该电源未正确连接或电压不足,可能导致高端无法工作。
    • 解决方法
      • 检查 VCC 电源是否接通,并确保其电压符合芯片要求(通常为 5V~24V,视具体型号而定)。
      • 使用万用表测量 VCC 和 GND 是否稳定。

    2. 逻辑电平不匹配

    • 原因:EG2132 的输入信号(如 IN1、IN2)需要与 MCU 或控制器的输出电平兼容。若逻辑电平不匹配,可能导致高端无法响应。
    • 解决方法
      • 确保 IN1 和 IN2 的输入电平与芯片的逻辑电平要求一致(一般为 0~5V)。
      • 如果使用的是 3.3V 控制器,可以考虑使用电平转换电路。

    3. 死区时间设置不当

    • 原因:EG2132 内部有死区时间控制,防止上下桥臂同时导通。如果死区时间设置过长,可能导致高端信号被抑制。
    • 解决方法
      • 检查是否有外部电阻或电容用于调节死区时间,适当调整以减小死区。
      • 若使用的是固定死区模式,可尝试更换为可调死区版本的芯片。

    4. PWM 输入信号配置错误

    • 原因:EG2132 的 PWM 输入可能需要特定的极性或占空比设置,若配置错误,可能导致高端无输出。
    • 解决方法
      • 查阅 EG2132 的数据手册,确认 PWM 输入引脚(如 PWM1、PWM2)的逻辑要求。
      • 确保 PWM 信号的频率和占空比在芯片支持范围内。

    5. 芯片损坏或焊接不良

    • 原因:EG2132 可能因静电放电、过压、过流等原因损坏,或者焊接时接触不良导致高端失效。
    • 解决方法
      • 更换一个同型号的 EG2132 芯片,测试是否恢复正常。
      • 检查 PCB 上的焊点是否良好,尤其是与高端相关的引脚。

    6. 保护机制触发

    • 原因:EG2132 具备过温、过流、欠压等保护功能,一旦触发保护,高端可能被关闭。
    • 解决方法
      • 检查是否有异常发热、电流过大或电压不稳的情况。
      • 确认芯片是否处于保护状态,必要时重启系统或重置保护。

    🛠️ 推荐调试步骤(有序列表)

    1. 检查电源供电

      • 确保 VCC 正确接入,电压稳定,无短路或断路。
    2. 验证逻辑电平

      • 使用示波器或万用表检测 IN1、IN2 引脚的输入信号是否符合要求。
    3. 检查 PWM 配置

      • 确保 PWM 输入信号符合芯片规格,包括频率、占空比、极性等。
    4. 检查死区时间设置

      • 确认死区时间设置合理,避免高端信号被“削波”。
    5. 测试芯片状态

      • 更换一个 EG2132 芯片,排除芯片损坏的可能性。
    6. 查看保护状态

      • 观察芯片是否有过热、过载等异常现象,必要时进行复位。

    💡 示例代码(Arduino 控制 EG2132)

    如果你使用的是 Arduino 控制 EG2132,以下是一个简单的示例代码,供参考:

    // 定义引脚
    #define IN1_PIN 2
    #define IN2_PIN 3
    #define PWM_PIN 9

    void setup() {
      pinMode(IN1_PIN, OUTPUT);
      pinMode(IN2_PIN, OUTPUT);
      pinMode(PWM_PIN, OUTPUT);
    }

    void loop() {
      // 设置方向:正转
      digitalWrite(IN1_PIN, HIGH);
      digitalWrite(IN2_PIN, LOW);

      // 设置 PWM 占空比
      analogWrite(PWM_PIN, 128); // 50% 占空比

      delay(1000);

      // 设置方向:反转
      digitalWrite(IN1_PIN, LOW);
      digitalWrite(IN2_PIN, HIGH);

      analogWrite(PWM_PIN, 128);

      delay(1000);
    }


    ⚠️ 注意:实际应用中需根据 EG2132 的具体型号和封装方式调整引脚定义。


    📌 总结

    | 问题 | 原因 | 解决方案 | |------|------|----------| | 高端无 PWM | 电源异常 | 检查 VCC 供电 | | 高端无 PWM | 逻辑电平不匹配 | 确保电平兼容 | | 高端无 PWM | 死区时间设置 | 调整死区时间 | | 高端无 PWM | PWM 配置错误 | 核对数据手册 | | 高端无 PWM | 芯片损坏 | 更换芯片 |


    如果你能提供具体的电路图或使用的模块信息,我可以进一步帮你定位问题。希望这些信息对你有帮助!
