组装的f450无人机，按相关操作，电流计总是设置不出来，什么原因呢？

Question

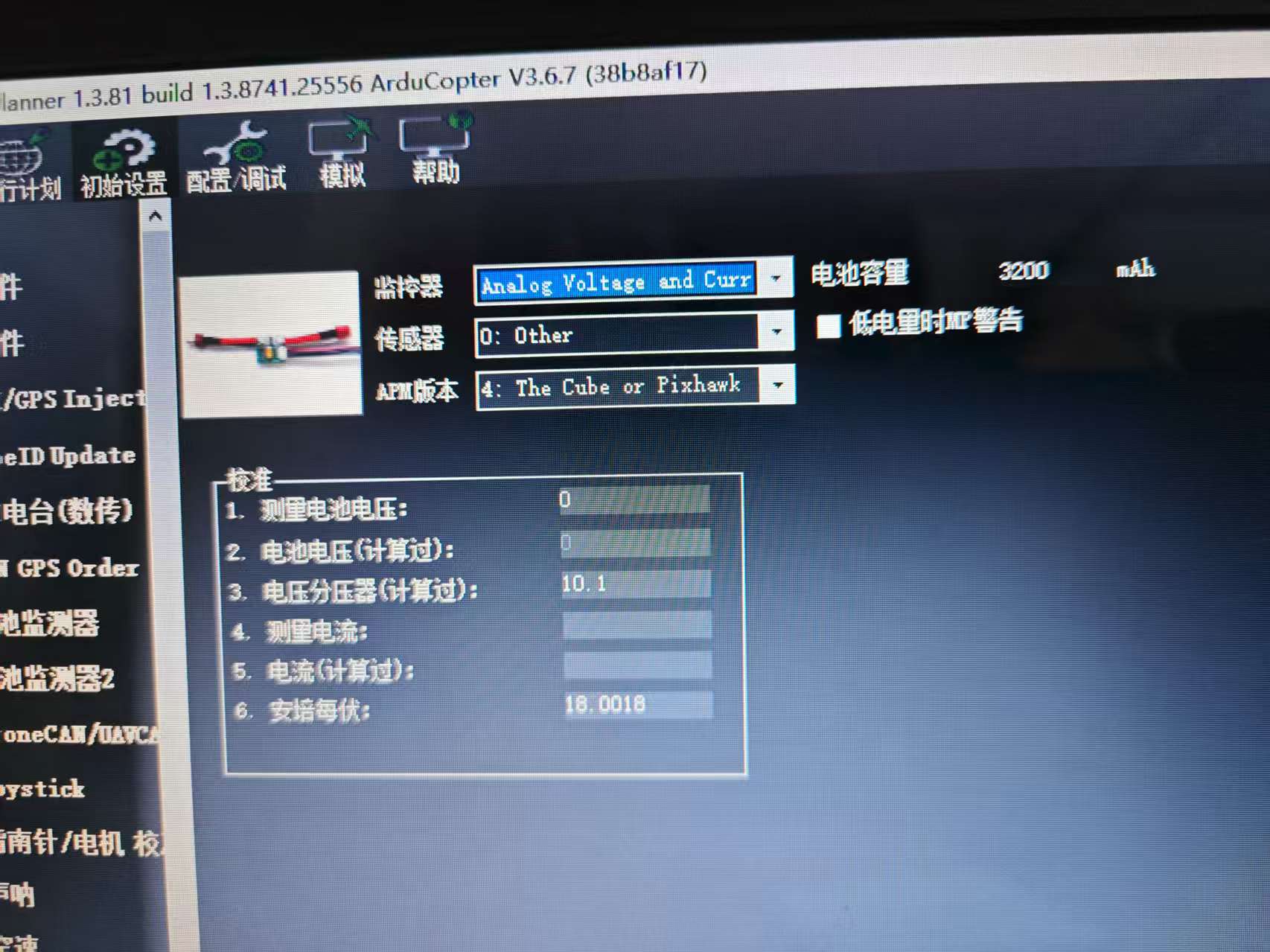

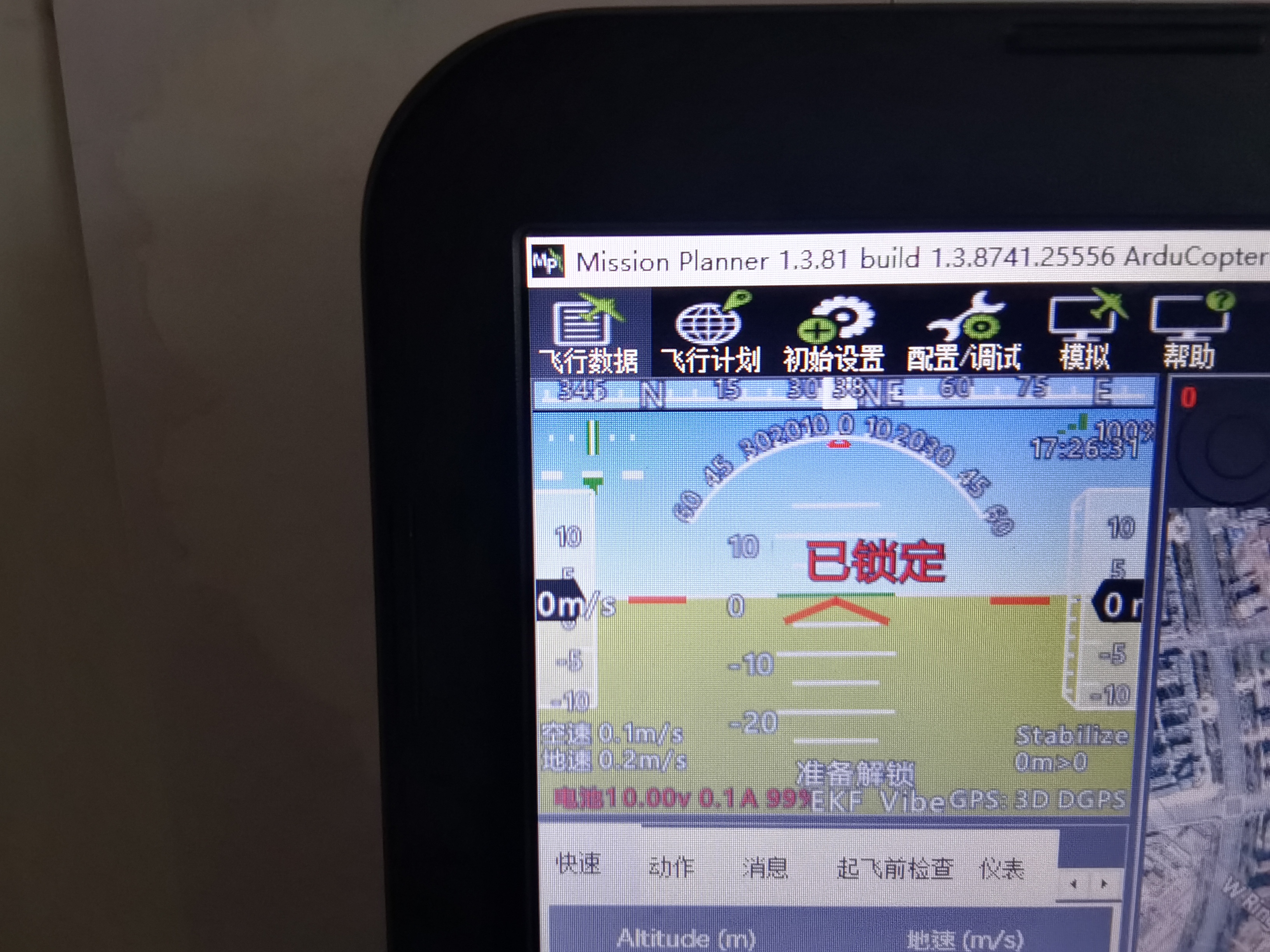

组装的f450无人机，按相关操作，电流计总是设置不出来，什么原因呢！

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

组装的F450无人机在使用过程中，电流计（即电流传感器）设置不出来，可能是由以下几个原因导致的。以下是详细的分析和解决方案：

---

一、可能的原因分析

1. 电流传感器未正确连接

   • 电流计（如ACS712、INA219等）未正确接入飞控系统。
   • 接线错误或接触不良，导致无法读取数据。

2. 飞控固件不支持当前电流传感器型号

   • 部分飞控（如Betaflight、ArduPilot）需要特定的配置才能识别某些电流传感器。
   • 例如：使用INA219时，需要在飞行控制器中开启“Current Sensor”并选择正确的型号。

3. 电流传感器未校准

   • 即使连接正确，若未进行校准，电流计也无法正常工作。
   • 校准过程通常包括设置空载电流值（Zero Current）和满量程电流值（Full Scale）。

4. 飞控软件配置错误

   • 在飞行控制器的设置界面中，未启用电流计功能。
   • 或者，电流传感器类型选择错误（如选择了MSP Current Sensor，但实际使用的是模拟传感器）。

5. 电源问题

   • 电流传感器供电不稳定，导致读数异常或无法识别。
   • 例如：使用5V电源时电压不足，导致传感器无法工作。

6. 硬件故障

   • 电流传感器本身损坏，或者飞控板上的相关电路有问题。

---

二、解决方案步骤（有序列表）

1. 检查电流传感器接线是否正确

   • 确认电流传感器的VCC、GND、SCL、SDA（如果是I2C接口）等引脚是否与飞控板对应接口连接。
   • 重点检查：是否将电流传感器接到正确的端口（如I2C端口）。

2. 确认飞控固件支持该传感器型号

   • 如果使用的是Betaflight：
     • 打开Betaflight Configurator。
     • 进入 "Features" 页面，确保 "Current Sensor" 已启用。
     • 在 "Sensor" 页面选择正确的传感器类型（如 "MSP Current Sensor" 或 "INA219"）。
   • 如果使用的是ArduPilot：
     • 在Mission Planner中进入 "Config/Tuning" > "Advanced Parameters"。
     • 设置 CURRENT_SENSOR 参数为对应的传感器类型。

3. 进行电流传感器校准

   • 在飞控软件中找到 "Calibration" > "Current Sensor"。
   • 按照提示完成校准流程，确保零点和满量程值设置正确。
   • 注意：在校准前确保电机未运行，避免误读数据。

4. 检查飞控软件中的配置是否正确

   • 在 "Setup" > "Power" 或 "Configuration" 中确认电流计选项已启用。
   • 如果使用的是 MSP Current Sensor，确保飞控与地面站（如Betaflight Configurator）通信正常。

5. 测试电流传感器供电是否稳定

   • 使用万用表测量电流传感器的供电电压（如5V），确保其稳定。
   • 如果使用的是模拟电流传感器（如ACS712），需确保其输出信号能被飞控ADC正确读取。

6. 尝试更换电流传感器或飞控板

   • 如果以上步骤均无效，可能是硬件故障。
   • 更换一个已知正常的电流传感器或飞控板进行测试。

---

三、示例代码（适用于Betaflight配置）

如果你使用的是INA219电流传感器，可以在Betaflight中通过以下方式配置：

// 示例：在Betaflight中配置INA219
// 需要修改 firmware/boards/your_board/board_config.h 文件
#define CURRENT_SENSOR_I2C_ADDRESS 0x40 // INA219默认地址是0x40

// 启用电流传感器
#define USE_CURRENT_METER 1
#define CURRENT_SENSOR_TYPE CURRENT_SENSOR_INA219

注意：此代码为示例，具体配置需根据你的飞控板型号和固件版本调整。

---

四、总结

| 原因 | 解决方案 | |------|----------| | 接线错误 | 检查并重新连接电流传感器 | | 固件不支持 | 确保飞控固件支持该传感器型号 | | 未校准 | 进行电流传感器校准 | | 软件配置错误 | 检查并启用电流计功能 | | 供电不稳定 | 测量并确保供电稳定 | | 硬件故障 | 更换电流传感器或飞控板 |

---

如果你能提供更具体的飞控型号、电流传感器型号、使用的固件（如Betaflight、ArduPilot等），我可以进一步帮助你定位问题。
