Javascript小程序无法显示图表

Question

JavaScript开发温度传感小程序，从硬件端通过蓝牙读取温度数据并实时显示，在屏幕下端画出温度走势图。现在可以显示温度但是走势图没反应，能不能帮我看看是少写了什么？

// 在文件顶部添加引入语句
import * as echarts from '../../ec-canvas/echarts';

Page({
  data: {
    devices: [], // 设备列表数据
    bluetoothStatus: '未连接',
    bluetoothConnected: false,
    currentTemp: null,
    tempData: [],
    ec: {} // 图表配置容器
  },

  onLoad() {
    // 先加载历史数据，再初始化图表
    this.loadHistory(() => {
      this.initChart();
    });
  },


  // 初始化蓝牙
  initBluetooth() {
    if (this.data.bluetoothConnected) {
      this.closeBluetooth();
      return;
    }

    wx.openBluetoothAdapter({
      success: () => {
        this.startDiscovery();
        this.listenDeviceFound();
      },
      fail: (err) => this.showToast('蓝牙初始化失败: ' + err.errMsg)
    });
  },

  // 开始设备发现
  startDiscovery() {
    wx.startBluetoothDevicesDiscovery({
      allowDuplicatesKey: false,
      success: () => this.showToast('正在搜索设备...'),
      fail: (err) => this.showToast('搜索失败: ' + err.errMsg)
    });
  },

  // 监听发现设备事件
  listenDeviceFound() {
    wx.onBluetoothDeviceFound(devices => {
      if (!devices.devices) return;

      // 过滤重复设备
      const newDevices = devices.devices.filter(device =>
        !this.data.devices.some(d => d.deviceId === device.deviceId)
      );

      this.setData({
        devices: this.data.devices.concat(newDevices)
      });
    });
  },

  // 设备选择处理
  selectDevice(e) {
    const deviceId = e.currentTarget.dataset.deviceid;
    this.connectDevice(deviceId);
  },

  // 连接设备
  connectDevice(deviceId) {
    wx.createBLEConnection({
      deviceId,
      success: () => {
        this.setData({
          bluetoothStatus: '已连接',
          bluetoothConnected: true,
          devices: [] // 清空设备列表
        });
        this.getService(deviceId);
      },
      fail: (err) => this.showToast('连接失败: ' + err.errMsg)
    });
  },

  // 初始化图表
  initChart() {
    this.chartComponent = this.selectComponent('#chart');
    // 确保图表配置初始化
    this.option = {
      title: {
        text: '温度变化曲线',
        left: 'center'
      },
      tooltip: {
        trigger: 'axis'
      },
      xAxis: {
        type: 'time',

        splitLine: { show: false }
      },
      yAxis: {
        type: 'value',
        min:10,
        max:30,
        name: '温度(℃)'
      },
      series: [{
        name: '温度',
        type: 'line',
        smooth: false,
        linestyle: { //线颜色
          color: '#000000',
          width: 5,
        },
        itemstyle: { //数据点颜色
          color: '#000000',
        },
        data: []
      }]
    };
    this.setData({
      ec: {
        onInit: (canvas, width, height) => {
          const chart = echarts.init(canvas, null, { width, height });
          chart.setOption(this.option);
          this.chartInstance = chart; // 保存实例
          return chart;
        }
      }
    });
  },

  // 加载历史数据
  loadHistory(callback) {
    // const history = wx.getStorageSync('tempHistory') || [];
    // this.setData({ tempData: history }, () => {
    //   if (typeof callback === 'function') {
    //     callback(); // 数据加载完成后执行回调（初始化图表）
    //   }
    // });      //这个是有存储功能的
    const history = [];
      this.setData({ tempData: history }, () => {
      if (typeof callback === 'function') {
        callback(); // 继续执行图表初始化回调
      }
    }); //这段用来测试阶段，删去了存储功能
  },

    // 更新图表数据（优化版）
  updateChart(data) {
    // 直接检查页面保存的图表实例
    if (!this.chartInstance) {
      console.warn('图表实例未初始化，延迟更新');
      setTimeout(() => this.updateChart(data), 300);
      return;
    }

    // 后续逻辑直接使用 this.chartInstance
    const chartData = data.map(item => {
      const timestamp = new Date(item.time).getTime();
      return { name: item.time, value: [timestamp, item.temp] };
    }).filter(item => !isNaN(item.value[0]));

    const option = this.chartInstance.getOption();
    if (option.series && option.series[0]) {
      option.series[0].data = chartData;
      // ... 动态Y轴逻辑 ...
      this.chartInstance.setOption(option); // 直接用实例更新
    }
  },

  // 监听数据变化
  listenData(deviceId, serviceId, characteristicId) {
    wx.notifyBLECharacteristicValueChange({
      deviceId,
      serviceId,
      characteristicId,
      state: true,
    });

    wx.onBLECharacteristicValueChange(res => {
      // 打印原始数据用于调试
      const uint8Arr = new Uint8Array(res.value);
      console.log('原始字节数组:', Array.from(uint8Arr));

      const rawHex = this.ab2hex(res.value);
      console.log('原始16进制数据:', rawHex);

      // 移除TextDecoder相关代码，使用兼容方式解析

      // 数据解析逻辑（根据原始数据[21, 1] = 0x1501进行适配）
      let temp = null;

      // 针对2字节数据的解析（根据实际设备通信协议调整）
      if (uint8Arr.length === 2) {
        // 假设是16位无符号整数，小端模式，单位为0.1℃
        const tempRaw = uint8Arr[0] + (uint8Arr[1] << 8);
        temp = tempRaw / 10;
        console.log('解析后的温度:', temp);
      }

      // 最终校验
      if (!isNaN(temp) && temp >= -50 && temp <= 150) {
        const time = new Date().toLocaleTimeString();
        this.setData({ currentTemp: temp.toFixed(1) });
        this.saveData({ temp, time });
      } else {
        console.warn('无法解析有效温度', { rawHex });
      }
    });
  },

  // 保存数据
  saveData(data) {
    // const newData = [...this.data.tempData, data];
    // this.setData({ tempData: newData });
    // wx.setStorageSync('tempHistory', newData);
    // this.updateChart(newData);  //同样，这里也是为了调试而删去存储功能
    const newData = [...this.data.tempData, data];
    this.setData({ tempData: newData });
    this.updateChart(newData);
  },

  // 清除历史数据（增加图表初始化检查）
  clearHistory() {
    // this.setData({ tempData: [], currentTemp: null });
    // wx.removeStorageSync('tempHistory');
    // // 确保图表已初始化
    // if (this.option) {
    //   this.updateChart([]);
    // }  //不必多言
    this.setData({ tempData: [], currentTemp: null });
    if (this.option) {
      this.updateChart([]);
    }
  },

  // ArrayBuffer转16进制字符串
  ab2hex(buffer) {
    return Array.prototype.map.call(new Uint8Array(buffer), x => ('00' + x.toString(16)).slice(-2)).join('');
  },

  // 关闭蓝牙连接
  closeBluetooth() {
    wx.closeBluetoothAdapter();
    this.setData({
      bluetoothStatus: '未连接',
      bluetoothConnected: false
    });
  },

  // 显示提示
  showToast(title) {
    wx.showToast({ title, icon: 'none' });
  },

  // 获取服务
  getService(deviceId) {
    wx.getBLEDeviceServices({
      deviceId,
      success: (res) => {
        if (res.services && res.services.length > 0) {
          console.log("所有服务列表:", res.services);

          // 筛选出Unknown Service（排除标准服务UUID）
          const unknownService = res.services.find(service =>
            !service.uuid.includes('1800') && !service.uuid.includes('1801')
          );

          if (unknownService) {
            this.getCharacteristics(deviceId, unknownService.uuid);
          } else {
            // 找不到则使用第一个服务
            const serviceId = res.services[0].uuid;
            this.getCharacteristics(deviceId, serviceId);
          }
        } else {
          this.showToast('未找到可用服务');
        }
      },
      fail: (err) => this.showToast('获取服务失败: ' + err.errMsg)
    });
  },

  // 获取特征值（放宽筛选条件）
  getCharacteristics(deviceId, serviceId) {
    wx.getBLEDeviceCharacteristics({
      deviceId,
      serviceId,
      success: (res) => {
        if (res.characteristics && res.characteristics.length > 0) {
          console.log("所有特征值:", res.characteristics.map(c => c.uuid));

          // 优先选择支持通知且可读写的特征值
          const targetChar = res.characteristics.find(c =>
            c.properties.notify && (c.properties.read || c.properties.write)
          );

          if (targetChar) {
            this.listenData(deviceId, serviceId, targetChar.uuid);
          } else {
            // 退而求其次选择第一个可用特征值
            const firstChar = res.characteristics.find(c =>
              c.properties.notify || c.properties.read
            );
            if (firstChar) {
              this.listenData(deviceId, serviceId, firstChar.uuid);
            } else {
              this.showToast('未找到可用特征值');
            }
          }
        }
      },
      fail: (err) => this.showToast('获取特征值失败: ' + err.errMsg)
    });
  }
});

Answer 1

让【宝码香车】来帮你解答，本回答参考DeepSeek编写，并整理提供。

如果还有疑问可以点击头像关注私信或评论。如果答案让您满意，请采纳、点赞、关注，非常感谢！

若您愿意支持，欢迎直接打赏，将不胜感激！


根据提供的代码，图表无法显示的问题可能出在以下几个方面。我将逐一分析并提供解决方案：

1. ECharts组件未正确配置

在WXML中需要有对应的ec-canvas组件声明：

<ec-canvas id="chart" canvas-id="temp-chart" ec="{{ec}}"></ec-canvas>

2. 图表数据格式问题

当前代码中updateChart方法的数据转换需要调整：

updateChart(data) {
  if (!this.chartInstance) {
    console.warn('图表实例未初始化，延迟更新');
    setTimeout(() => this.updateChart(data), 300);
    return;
  }


  // 修正数据格式转换
  const chartData = data.map(item => {
    return {
      name: item.time,
      value: [new Date(item.time).getTime(), item.temp]
    };
  });


  this.chartInstance.setOption({
    series: [{
      data: chartData
    }]
  });
}

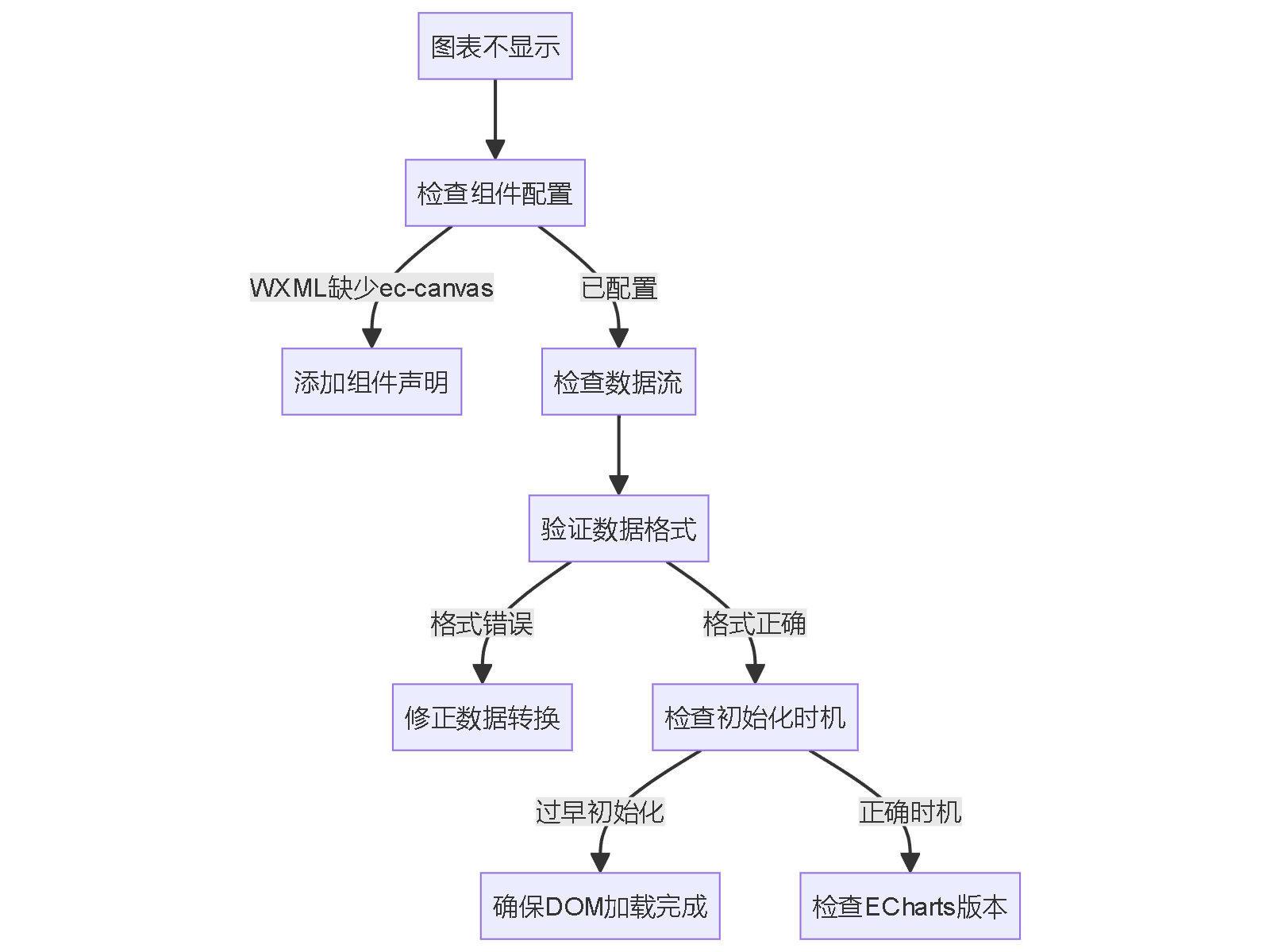

3. 完整解决方案步骤

4. 关键修正点

1. 确保ec-canvas组件存在：

<!-- 在页面wxml文件中 -->
<view class="chart-container">
  <ec-canvas id="chart" canvas-id="temp-chart" ec="{{ec}}"></ec-canvas>
</view>

1. 样式设置：

/* 在对应的wxss文件中 */
.chart-container {
  width: 100%;
  height: 300px;
}

1. 数据格式修正：

// 修改saveData方法
saveData(data) {
  const newData = [...this.data.tempData, {
    time: new Date().toISOString(), // 使用标准时间格式
    temp: parseFloat(data.temp)
  }];
  this.setData({ tempData: newData });
  this.updateChart(newData);
}

1. 初始化顺序保障：

onReady() {
  // 确保在页面渲染完成后初始化
  this.initChart();
}

5. 调试建议

1. 在控制台打印图表实例：

console.log('图表实例:', this.chartInstance);

1. 检查数据转换结果：

console.log('转换后的图表数据:', chartData);

1. 验证ECharts版本：

console.log('ECharts版本:', echarts.version);

如果按照以上步骤修正后仍然无法显示，请检查：

• 是否正确引入了ECharts组件
• 开发者工具是否开启了"不校验合法域名"选项
• 真机调试时是否配置了业务域名

建议先使用静态数据进行测试：

// 测试数据
const testData = [
  { time: '2023-01-01T10:00:00', temp: 22.5 },
  { time: '2023-01-01T10:05:00', temp: 23.1 },
  { time: '2023-01-01T10:10:00', temp: 22.8 }
];
this.updateChart(testData);
