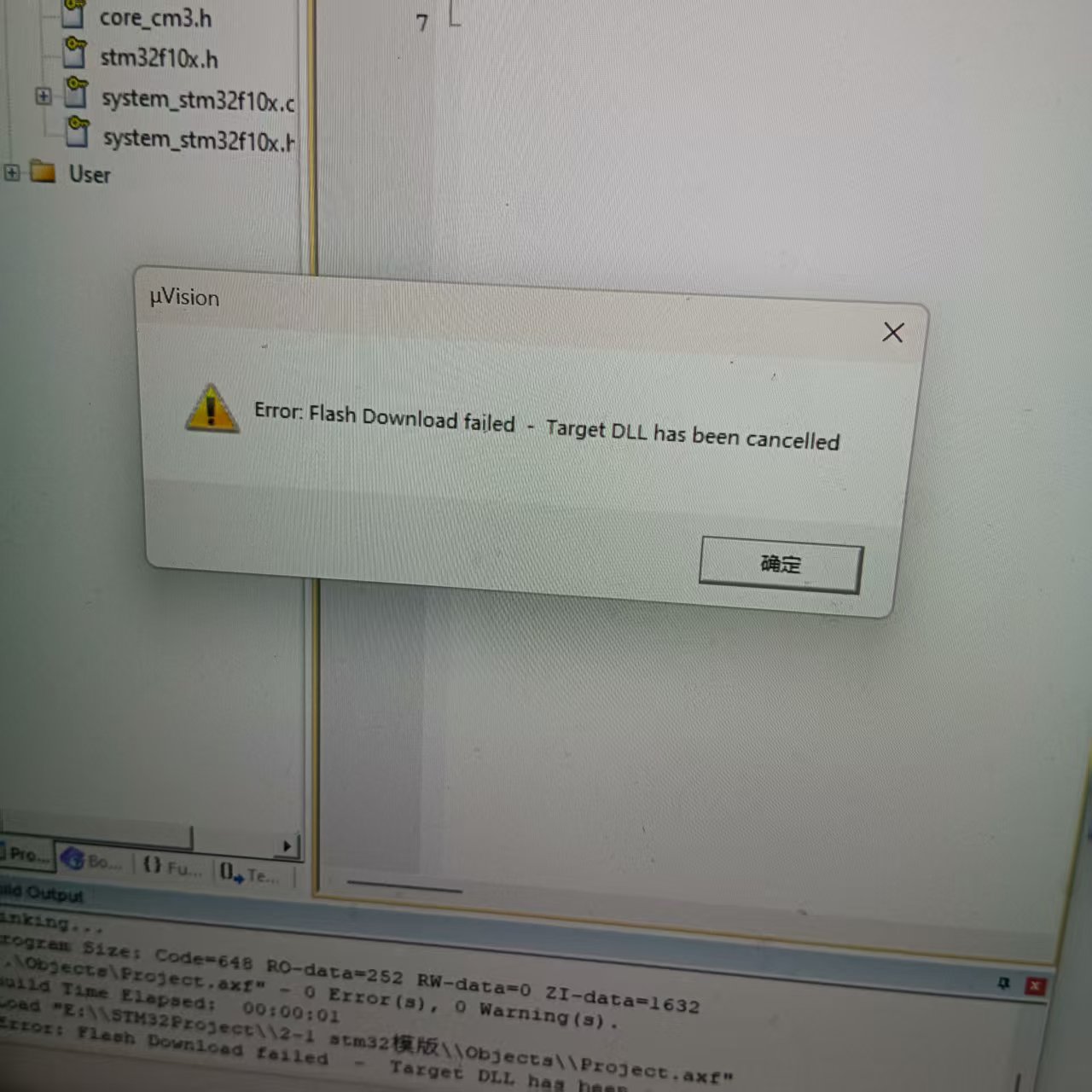

stm32 No target conneted +Flash Download failed-target has been canselled怎么解决呀

Question

烧录时遇到这样的问题怎么解决呀，自己也看了许多人的办法尝试解决，发现还是不行

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

你遇到的问题是：

"No target connected + Flash Download failed - target has been cancelled"

这是一个在使用 STM32 进行烧录时常见的错误，通常发生在 ST-Link 或 J-Link 等调试器无法与目标板（STM32）通信时。下面我会详细分析可能的原因，并提供逐步解决方案。

---

🔍 一、问题原因分析

1. 硬件连接问题

   • ST-Link 与 STM32 的 SWD/JTAG 接口未正确连接
   • 电源供电不稳定（如：没有接电源或电压不足）
   • 复位电路异常（导致芯片无法进入下载模式）

2. 软件配置问题

   • 使用的调试工具（如 STM32CubeProgrammer / Keil / IAR）配置不正确
   • 未选择正确的 target device（如选择了错误的 STM32 型号）
   • Flash 地址设置错误（如重叠了 Bootloader 区域）

3. 芯片状态问题

   • 芯片被锁定（如进入了 Locked mode）
   • 芯片损坏或烧录失败后进入 Bootloader 模式

4. 驱动或固件问题

   • ST-Link 驱动未安装或过时
   • ST-Link 固件未更新

---

🛠️ 二、解决步骤（按优先级排序）

1. 检查物理连接

• 确保 SWD/JTAG 接口连接正确：
  • SWDIO 和 SWCLK 是否正确连接到 STM32 的对应引脚。
  • GND 是否连接良好。
• 确认 STM32 有供电：
  • 可以通过万用表测量 VDD 和 GND 是否正常。
  • 如果使用开发板，尝试换一个 USB 口或外接电源。

2. 检查调试器和驱动

• 安装或更新 ST-Link 驱动：
  • 下载并安装 ST-Link Driver
  • 在设备管理器中查看是否有 STMicroelectronics 相关设备出现。
• 更新 ST-Link 固件：
  • 使用 ST-Link Utility 工具更新固件。

3. 检查烧录工具配置

• 在 STM32CubeProgrammer 中：

  • 确保选择了正确的 Target Device（如：STM32F103C8T6）
  • 确保选择了正确的 Connection Type（如：SWD）
  • 检查 Flash Address 设置是否合理（避免覆盖 Bootloader 区域）

• 在 Keil MDK 中：

  • 打开 Options for Target → Debug → 选择正确的调试器（如 ST-Link）
  • 确认 Device 选项为当前使用的 STM32 型号

4. 尝试强制进入下载模式

• 手动复位进入 Bootloader：
  • 按住 BOOT0 引脚（通常是 PA11），然后按下 RESET 按钮。
  • 松开 RESET 后，再松开 BOOT0。
  • 此时 STM32 会进入 Bootloader 模式，可以通过串口或 ST-Link 进行烧录。

5. 尝试擦除芯片

• 使用 STM32CubeProgrammer 擦除整个 Flash：
  • 选择 Erase All，然后再进行烧录。
  • 注意：这会清除所有数据，包括 Bootloader。

6. 检查芯片是否被锁定

• 使用 STM32CubeProgrammer 检查芯片状态：
  • 如果显示 Locked，需要使用 ST-Link 进行 Mass Erase 操作。
  • 注意：这会清除所有用户数据。

---

✅ 三、示例代码（如果需要）

如果你是在使用 STM32CubeMX 生成代码，以下是一个简单的 main.c 示例：

#include "main.h"

int main(void)
{
    HAL_Init();
    SystemClock_Config();
    MX_GPIO_Init();

    while (1)
    {
        HAL_GPIO_TogglePin(GPIOC, GPIO_PIN_13);
        HAL_Delay(500);
    }
}

注意：确保你在 MX_GPIO_Init() 中正确初始化了 LED 引脚（如 PC13）。

---

🧪 四、测试步骤（推荐）

1. 连接 ST-Link 到 STM32 开发板
2. 打开 STM32CubeProgrammer
3. 点击 Connect 按钮
4. 选择 Erase All
5. 加载你的 .hex 或 .bin 文件
6. 点击 Download

---

🛑 五、常见错误排查清单

| 问题 | 解决方案 | |------|----------| | No target connected | 检查 SWD/JTAG 连接、电源、驱动 | | Flash Download failed | 检查芯片是否被锁定、Flash 地址是否正确 | | Target has been cancelled | 尝试手动进入 Bootloader 模式 |

---

✅ 六、最终建议

如果你已经尝试了以上所有方法仍然无效，可以考虑以下操作：

• 更换 ST-Link 调试器（可能是调试器故障）
• 更换 STM32 芯片（可能是芯片损坏）
• 使用串口 Bootloader（如通过 UART 更新程序）

---

如果你愿意提供更多信息（如使用的 STM32 型号、调试器型号、IDE 等），我可以进一步帮你定位问题。
