G-lens输出光束束腰半径及工作距离的计算

Question

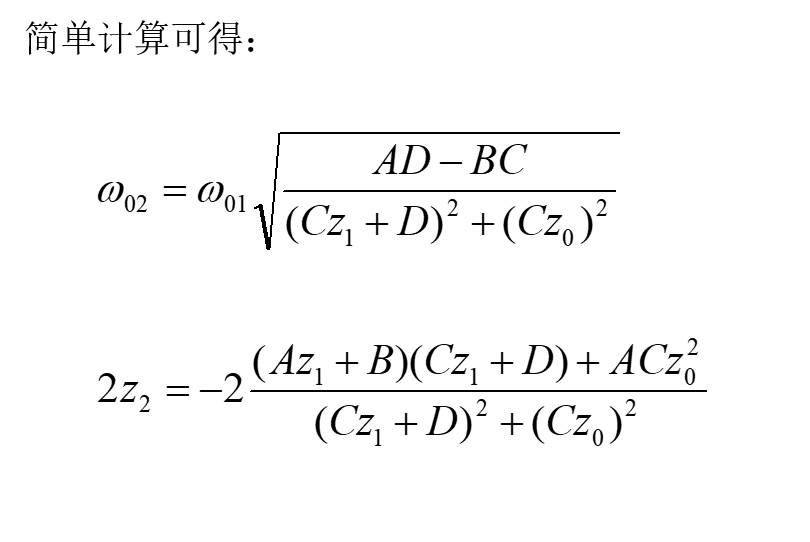

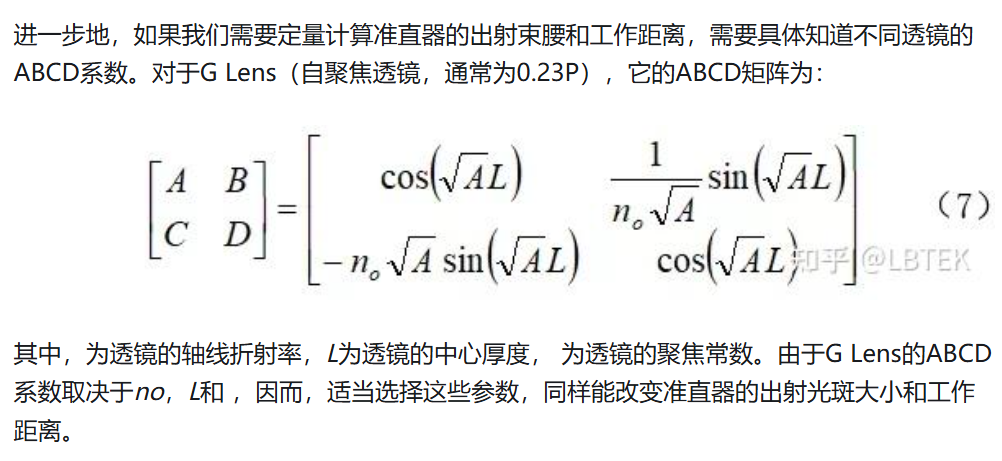

为什么采用以下G-lens的ABCD传输矩阵计算相应的束腰半径和工作距离相差那么大呀？计算c-lens的就能符合，有哪位专家能帮忙解析一下嘛，十分感谢！

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你提到的问题是关于使用 G-lens（高斯透镜） 的 ABCD传输矩阵 计算光束束腰半径和工作距离时，结果与实际或预期值相差较大，而使用 C-lens（普通透镜） 的计算却能符合。这是一个非常常见的问题，涉及到 高斯光束在光学系统中的传播特性 和 ABCD矩阵的应用条件。

---

一、为什么G-lens的ABCD矩阵计算结果与实际差异大？

1. G-lens与C-lens的本质区别

| 特性 | G-lens（高斯透镜） | C-lens（普通透镜） | |------|---------------------|---------------------| | 材质 | 高斯分布折射率 | 均匀折射率 | | 光束传播 | 高斯光束（TEM00模式） | 平面波或球面波 | | 矩阵形式 | 使用高斯光束的ABCD矩阵 | 使用几何光学的ABCD矩阵 |

重点：G-lens的ABCD矩阵适用于高斯光束传播，而非几何光学的点光源或平面波。

---

2. ABCD矩阵的适用前提

ABCD矩阵方法用于描述高斯光束在光学系统中的传播，其核心公式为：

$$ \frac{1}{q'} = \frac{A}{q} + B, \quad \text{其中 } q = \frac{z - i z_0}{i w_0^2} $$

• $ q $ 是复数束参数（包含束腰位置和束腰半径）
• $ A, B $ 是传输矩阵的元素

如果使用的是几何光学的ABCD矩阵（如普通透镜），则不能正确描述高斯光束的聚焦行为，导致计算结果偏差。

---

3. G-lens的ABCD矩阵特点

G-lens的ABCD矩阵通常不是简单的薄透镜形式（如 $\begin{bmatrix} 1 & 0 \ -1/f & 1 \end{bmatrix}$），而是根据其材料分布进行修正。

例如，一个理想G-lens的ABCD矩阵可以表示为：

$$ M_{\text{G-lens}} = \begin{bmatrix} 1 & d \ 0 & 1 \end{bmatrix} \cdot \begin{bmatrix} \cos(kd) & \frac{1}{k} \sin(kd) \ -k \sin(kd) & \cos(kd) \end{bmatrix} $$

其中 $ k = \frac{2\pi n}{\lambda} $，$ d $ 是透镜长度，$ n $ 是折射率。

重点：G-lens的ABCD矩阵比普通透镜复杂得多，必须使用正确的高斯光束传播模型来计算。

---

二、如何正确计算G-lens的束腰半径和工作距离？

1. 步骤概览

1. 确定输入光束参数：包括初始束腰半径 $ w_0 $，束腰位置 $ z_0 $。
2. 构建ABCD矩阵：使用G-lens的正确ABCD矩阵（可能需要数值模拟或查阅文献）。
3. 应用ABCD变换公式： $$ \frac{1}{q'} = \frac{A}{q} + B $$
4. 提取输出光束参数：
   • 束腰半径 $ w' = \frac{\lambda}{\pi w_0'} $
   • 工作距离 $ z' $（即束腰位置）

---

2. 示例代码（Python）

import numpy as np

def calculate_beam_parameters(q, wavelength):
    # q = complex number: q = z - i * z0
    # 返回束腰半径 w 和束腰位置 z
    w0_squared = (wavelength / (np.pi * q.imag))**2
    w = np.sqrt(w0_squared)
    z = q.real
    return w, z

# 示例：假设输入q = 1000 - 1j*1000 (单位：mm)
q_initial = 1000 - 1j * 1000
wavelength = 532e-6  # 单位：mm

w_initial, z_initial = calculate_beam_parameters(q_initial, wavelength)
print(f"Initial beam waist: {w_initial:.4f} mm")
print(f"Initial waist position: {z_initial:.4f} mm")

# 假设G-lens的ABCD矩阵为 [1, 0; -1/f, 1]
A = 1
B = 0
C = -1 / 100  # 假设焦距 f = 100 mm
D = 1

# 应用ABCD变换
q_final = (A * q_initial + B) / (C * q_initial + D)

w_final, z_final = calculate_beam_parameters(q_final, wavelength)
print(f"Final beam waist: {w_final:.4f} mm")
print(f"Final waist position: {z_final:.4f} mm")

注意： 上述代码仅用于演示，实际G-lens的ABCD矩阵需根据具体结构设计。

---

三、为什么C-lens的计算更准确？

1. C-lens的ABCD矩阵更简单且通用

C-lens（普通透镜）的ABCD矩阵是标准的薄透镜形式：

$$ M = \begin{bmatrix} 1 & 0 \ -1/f & 1 \end{bmatrix} $$

这适用于几何光学，也常用于高斯光束传播的近似计算（当透镜厚度较小时）。

重点： 如果G-lens的ABCD矩阵没有正确建模，或者未考虑高斯光束的非线性效应，就会导致误差。

---

四、总结

| 问题 | 原因 | 解决方案 | |------|------|----------| | G-lens的ABCD计算结果偏差大 | G-lens的ABCD矩阵不适用于普通透镜模型，且高斯光束传播需特殊处理 | 使用正确的高斯光束ABCD矩阵，结合复数束参数计算 | | C-lens计算准确 | 普通透镜的ABCD矩阵简单且通用 | 使用标准ABCD矩阵，适合高斯光束传播 |

---

五、建议

• 查阅文献：查找G-lens的ABCD矩阵表达式（如基于高斯分布折射率的透镜）。
• 使用仿真软件：如Zemax、LightTools等，可直接模拟高斯光束通过G-lens后的聚焦效果。
• 理论验证：参考《Laser Beam Propagation Through Optical Systems》等书籍，理解高斯光束传播规律。

---

如果你能提供具体的G-lens参数（如折射率分布、尺寸、波长等），我可以帮你进一步推导出对应的ABCD矩阵并进行计算。欢迎继续提问！
