上午好☀️☀️☀️️
本答案参考通义千问

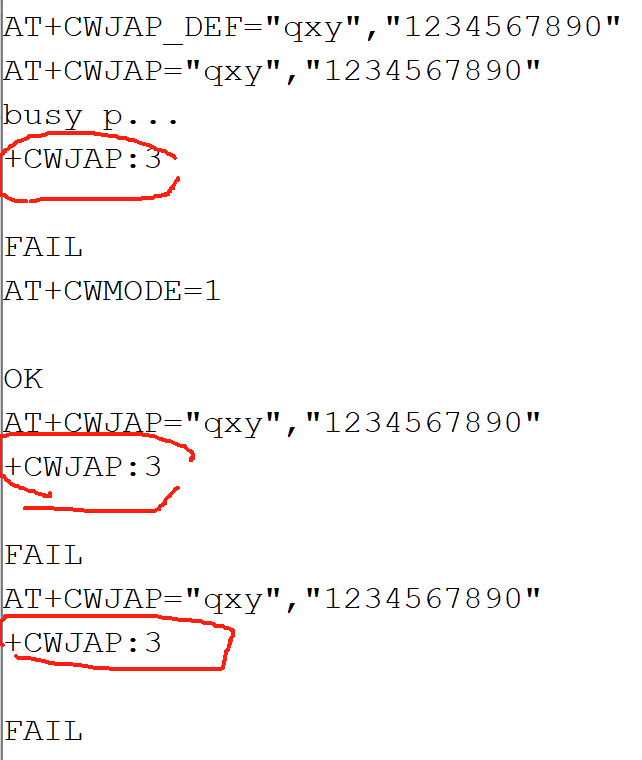

根据你提供的信息，ESP8266 01模块与Arduino UNO连接后，在串口监视器输入 AT+CWJAP="SSID","PASSWORD" 时返回了 +CWJAP:3 的错误代码。这个错误表示连接失败，但具体原因可能有很多。以下是对问题的详细分析和解决方案。
一、错误代码解释
+CWJAP:3 是 ESP8266 返回的错误码之一，代表：
“无法连接到指定的WiFi网络”（Connection failed）
这可能由以下几种原因导致：
- 密码错误或不匹配
- 热点名称（SSID）错误
- 热点未开启或信号弱
- ESP8266 模块固件版本问题
- 波特率设置不正确
- 硬件连接不稳定
- 电源电压不足或波动
- 模块损坏或兼容性问题
二、重点排查步骤
1. 确认热点信息是否正确
- SSID 和密码 必须完全一致，包括大小写。
- 尝试使用一个简单的密码（如
12345678），避免特殊字符。 - 使用手机热点时，确保热点已开启且信号稳定。
重要提示：
不要使用中文或空格，例如 qxy 而不是 我的热点。
2. 确认波特率设置
你提到第一次可以成功连接，但之后切换为 115200 波特率后出现问题。这可能是关键问题。
✅ 正确的波特率设置：
- ESP8266 默认波特率为 115200，但某些开发板（如 Arduino UNO）在使用 USB 转串口芯片（如 CH340、CP2102）时，实际波特率可能不稳定。
- 建议使用 9600 或 115200，但必须确保串口监视器与模块波特率一致。
✅ 修改串口监视器波特率：
- 在 Arduino IDE 中，选择正确的波特率（如 115200 或 9600）。
- 如果仍不行，尝试使用 74880（部分模块支持）。
3. 检查硬件连接
✅ 确保连接如下：
| ESP8266 01 | Arduino UNO |
|------------|-------------|
| VCC | 3.3V（不要用 5V！） |
| GND | GND |
| TXD | RX (Arduino UNO 的 0 号引脚) |
| RXD | TX (Arduino UNO 的 1 号引脚) |
| CH_PD | 3.3V |
| RST | 3.3V |
注意：
- 不要使用 5V 供电，否则会烧毁模块。
- 不要将 ESP8266 的 TX/RX 直接连到 Arduino 的 TX/RX 引脚，因为 Arduino 的串口被用于上传程序，可能导致冲突。
- 建议使用 USB 转 TTL 模块 来连接 ESP8266，而不是直接通过 Arduino 的串口。
4. 使用 USB 转 TTL 模块进行测试
建议使用 CH340、CP2102、FT232 等 USB 转 TTL 模块来连接 ESP8266，而不是 Arduino 的串口。
✅ 推荐连接方式：
| ESP8266 01 | USB 转 TTL 模块 |
|------------|------------------|
| VCC | 3.3V |
| GND | GND |
| TXD | RX |
| RXD | TX |
| CH_PD | 3.3V |
| RST | 3.3V |
5. 检查 ESP8266 固件版本
有些 ESP8266 模块出厂时使用的是 AT 固件，但如果你之前使用过其他固件（如 esp8266wifi 或者自定义固件），可能会导致 AT 指令不兼容。
✅ 恢复默认 AT 固件方法：
- 下载并安装 ESP8266 Flasher 工具
- 使用工具重新刷入官方 AT 固件（如
ESP8266_AT_V1.7.0.bin） - 重启模块后再次尝试 AT 指令
6. 测试其他热点或设备
尝试连接一个已知稳定的 WiFi 热点（如路由器），排除手机热点的问题。
7. 使用 AT 指令验证模块状态
在串口监视器中依次发送以下指令，观察返回结果：
AT
OK
AT+CWMODE=3
OK
AT+CWLAP
+CWLAN: "SSID",BSSID,CHL,RSSI,SECURITY
AT+CWJAP="你的热点名","密码"
+CWJAP:3
FAIL
如果 AT+CWLAP 无法看到热点，说明模块无法搜索到网络，可能是信号问题或模块故障。
三、推荐的代码示例（Arduino + ESP8266）
如果你是通过 Arduino 控制 ESP8266，以下是修改后的代码：
#include <SoftwareSerial.h>
// 定义 ESP8266 与 Arduino 的串口连接
#define RX_PIN 10
#define TX_PIN 11
SoftwareSerial espSerial(RX_PIN, TX_PIN); // RX, TX
void setup() {
Serial.begin(115200);
espSerial.begin(115200);
delay(1000);
espSerial.println("AT"); // 测试模块响应
delay(1000);
while (espSerial.available()) {
Serial.write(espSerial.read());
}
espSerial.println("AT+CWMODE=3");
delay(1000);
while (espSerial.available()) {
Serial.write(espSerial.read());
}
espSerial.println("AT+CWJAP=\"yourSSID\",\"yourPassword\"");
delay(5000);
while (espSerial.available()) {
Serial.write(espSerial.read());
}
}
void loop() {
// 不需要循环
}
注意：
- 确保
RX_PIN 和 TX_PIN 与你实际使用的引脚一致。 - 使用 SoftwareSerial 避免与 Arduino 的硬件串口冲突。
四、总结与解决步骤
- 确认热点信息正确无误（SSID 和密码）
- 检查波特率设置（推荐 115200 或 9600）
- 使用 USB 转 TTL 模块代替 Arduino 串口
- 确保模块供电稳定（3.3V）
- 恢复 ESP8266 默认 AT 固件
- 测试其他热点或设备
- 使用 SoftwareSerial 进行调试
五、常见错误码对照表
| 错误码 | 含义 |
|--------|------|
| 0 | 成功 |
| 1 | 未找到热点 |
| 2 | 密码错误 |
| 3 | 连接失败 |
| 4 | 超时 |
| 5 | 无效命令 |
如果你已经按照上述步骤操作仍然无法解决问题，可能是模块本身损坏。建议尝试更换一个 ESP8266 模块或使用其他开发板（如 NodeMCU）进行测试。
如有更多细节（如具体的模块型号、电源方案等），欢迎继续提问！
