cadence无法更新文件

Question

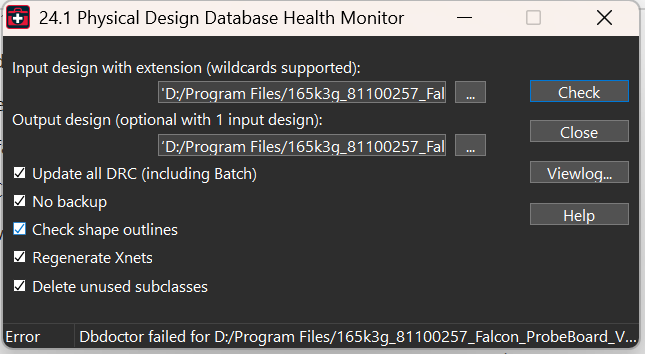

我用Allegro（版本24.1）打开同事发送的.brd文件，然后它报告了一个错误，说这个文件上次保存的版本是16.6，需要使用db doctor进行更新，所以我打开了db doctor。 "Input design with extention" 是'D:/Program Files/165k3g_81100257_Falcon_ProbeBoard_V02_20240416b.brd'，而"output design"是'D:/Users/86199/Desktop/165k3g_81100257_Falcon_ProbeBoard_V03_20240416b.brd'。但是当我点击'check'时，它报告了错误，错误日志的信息是

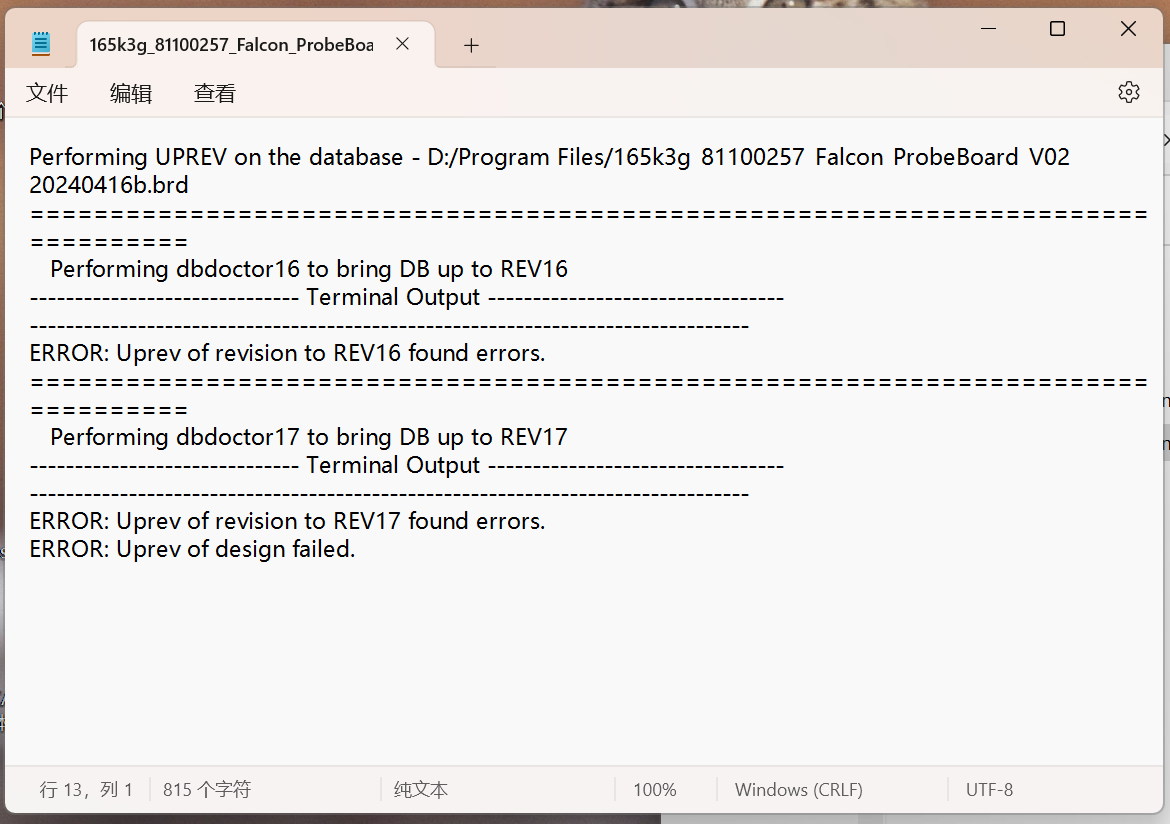

Performing UPREV on the database - D:/Program Files/165k3g_81100257_Falcon_ProbeBoard_V02_20240416b.brd

Performing dbdoctor16 to bring DB up to REV16
------------------------------ Terminal Output ---------------------------------

---

ERROR: Uprev of revision to REV16 found errors.

Performing dbdoctor17 to bring DB up to REV17
------------------------------ Terminal Output ---------------------------------

---

ERROR: Uprev of revision to REV17 found errors.
ERROR: Uprev of design failed.

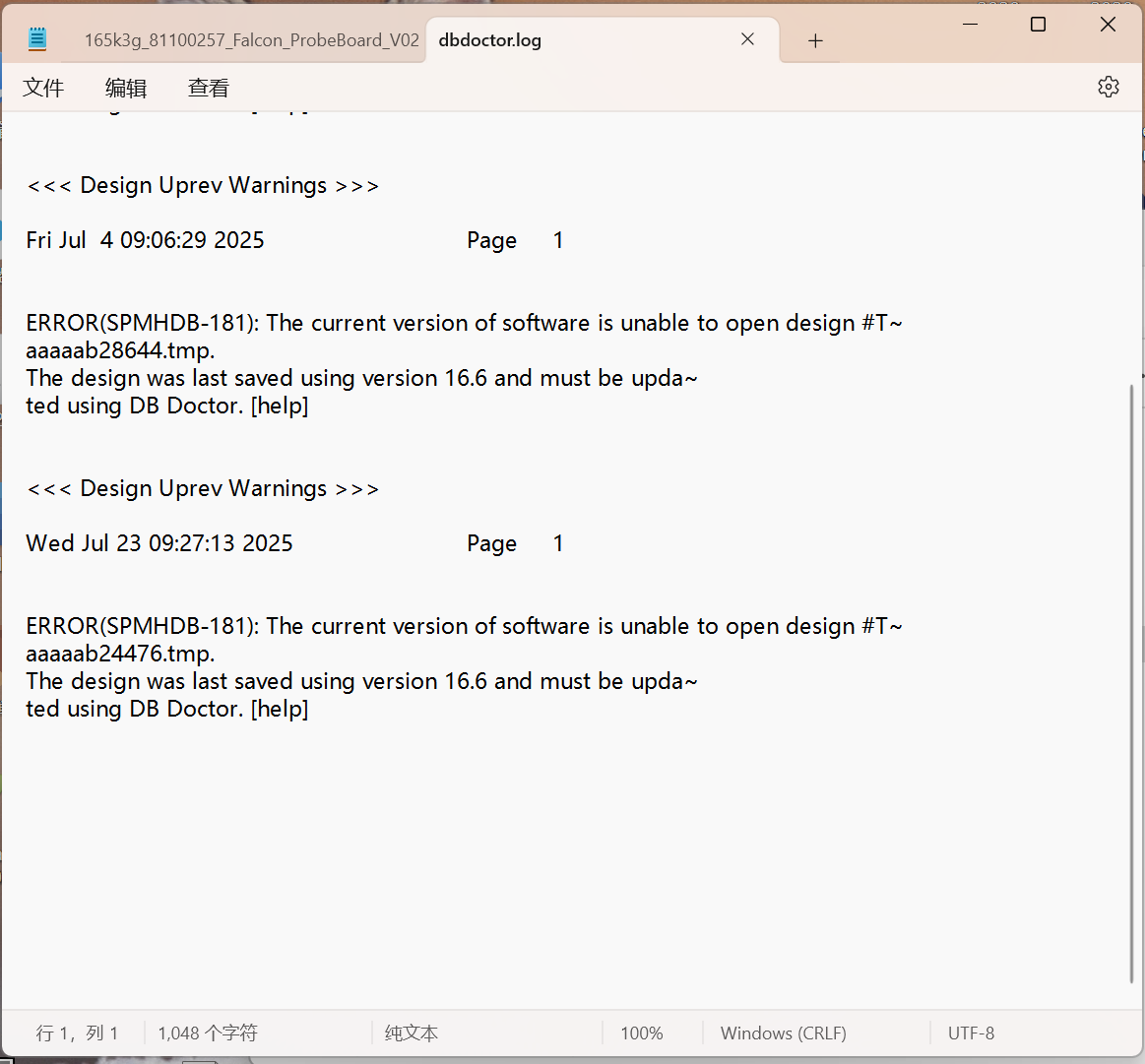

如下图：

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

你遇到的问题是由于 Allegro 版本不兼容 导致的。你使用的是 Allegro 24.1（即较新的版本），但打开的 .brd 文件是由 Allegro 16.6（旧版本）保存的，因此需要通过 dbdoctor 工具进行更新。然而，你尝试使用 dbdoctor 时遇到了错误，这可能是因为：

1. 文件路径或权限问题；
2. dbdoctor 的配置不正确；
3. 文件损坏或格式不兼容；
4. dbdoctor 没有正确识别文件版本。

---

✅ 解决方案：

1. 确认文件路径和权限

• 确保输入文件路径中没有空格、特殊字符或中文路径。
• 将文件复制到一个简单的英文路径下（如 D:\Temp\ 或 C:\temp\）再运行 dbdoctor。

2. 使用正确的 dbdoctor 工具

• 不同版本的 Allegro 对应不同的 dbdoctor 工具。例如：
  • Allegro 16.6 对应的 dbdoctor 是 dbdoctor16.exe
  • Allegro 24.1 对应的 dbdoctor 是 dbdoctor24.exe
• 如果你使用的是 Allegro 24.1，请确保你使用的是 dbdoctor24 而不是 dbdoctor16。

注意： 如果你不确定使用哪个版本，请在 Allegro 安装目录中查找 dbdoctor 可执行文件。

3. 手动指定 dbdoctor 版本

• 打开 dbdoctor 后，在界面上选择 “Use a specific version of DBDoctor”，然后选择与你的 Allegro 版本对应的 dbdoctor。
• 例如：如果你用的是 Allegro 24.1，请选择 dbdoctor24。

4. 检查文件是否损坏

• 如果文件被损坏，dbdoctor 无法正常处理。可以尝试以下方法：
  • 从原始来源重新获取 .brd 文件；
  • 使用文本编辑器（如 Notepad++）打开 .brd 文件，查看是否有乱码或异常内容。

5. 使用命令行方式运行 dbdoctor

• 如果图形界面无法解决问题，可以尝试使用命令行方式运行 dbdoctor。

cd "C:\Cadence\SPB_24.1\tools\pcb\bin"
dbdoctor24 -i "D:\Program Files\165k3g_81100257_Falcon_ProbeBoard_V02_20240416b.brd" -o "D:\Users\86199\Desktop\165k3g_81100257_Falcon_ProbeBoard_V03_20240416b.brd"

说明： 上述路径需根据你实际安装路径修改。

6. 使用更高级的工具修复

• 如果 dbdoctor 仍然失败，可以尝试使用 Allegro 的“Design Doctor”功能（在 Allegro 中直接打开文件时提示的选项）。

---

🛠️ 如果以上方法都无效，建议如下操作：

1. 联系同事提供更早版本的文件（如 Allegro 16.6 的原版文件）；
2. 将文件上传至 Cadence 支持平台，提交错误日志以获得官方支持；
3. 尝试在较低版本的 Allegro 中打开文件（如 Allegro 16.6），再导出为新版本格式。

---

✅ 总结步骤（重点）：

1. 确保文件路径为英文且无空格；
2. 使用与 Allegro 版本匹配的 dbdoctor 工具（如 dbdoctor24）；
3. 尝试命令行方式运行 dbdoctor；
4. 检查文件是否损坏或重新获取；
5. 如仍失败，联系 Cadence 技术支持或同事协助。

---

📝 示例代码（命令行运行 dbdoctor）：

# 假设你安装在 C:\Cadence\SPB_24.1
cd "C:\Cadence\SPB_24.1\tools\pcb\bin"

# 运行 dbdoctor24 更新文件
dbdoctor24 -i "D:\YourFile.brd" -o "D:\UpdatedFile.brd"

---

如果你能提供具体的错误日志内容（如终端输出或截图），我可以进一步帮助你分析具体原因。
