ewolfe 2025-07-23 09:46 采纳率: 0%
浏览 13

antvx6学习dom问题

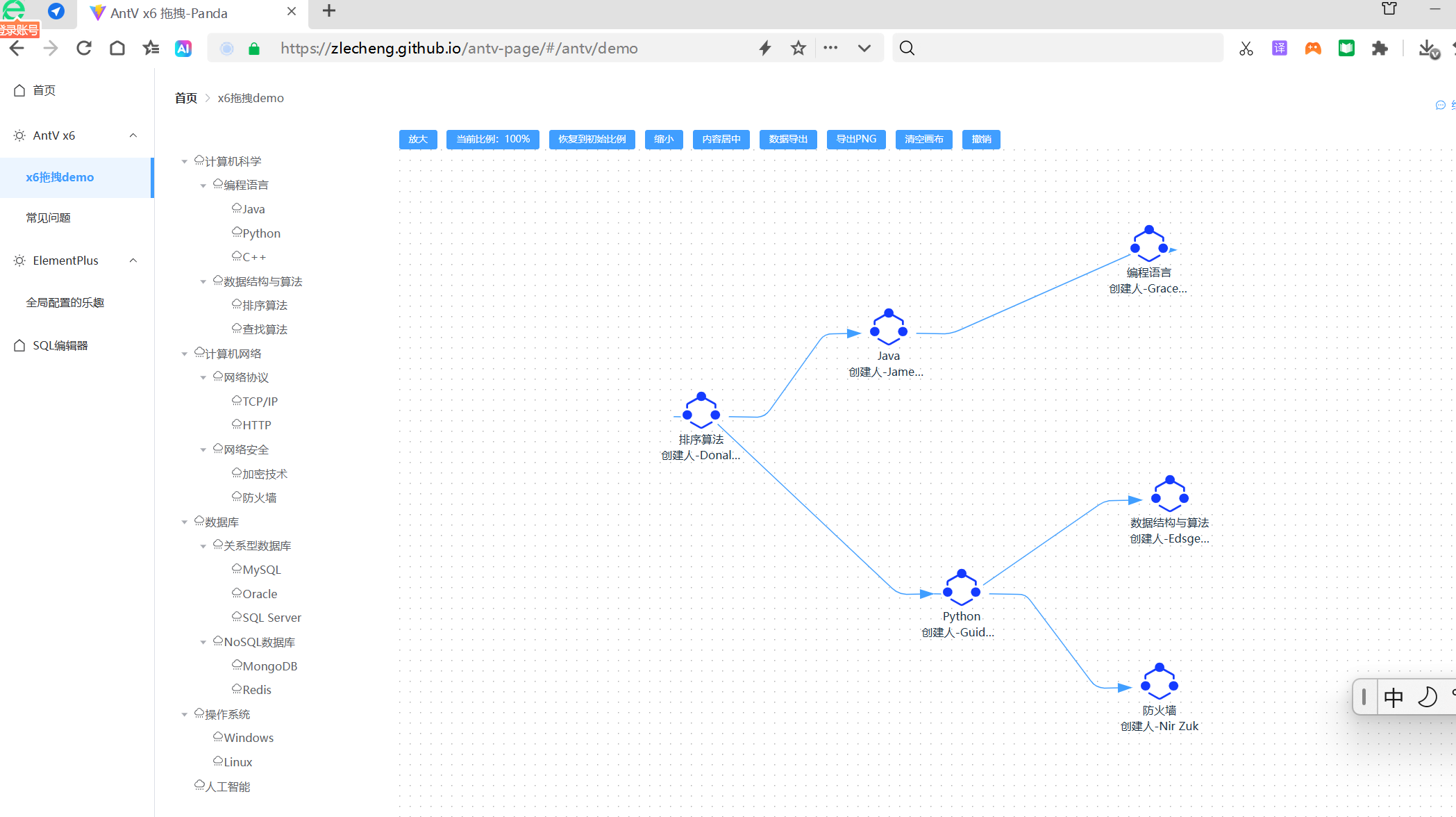

这是从网上看到的一个示例，不过没有源码

想用antvx6实现这样一种效果，谁有类似的demo源码，谢谢

  • 写回答

6条回答 默认 最新

  • 檀越@新空间 2025-07-23 09:47
    关注

    上午好☀️☀️☀️️
    本答案参考通义千问

    当然可以！你提到的 AntV X6 是一个强大的图编辑器库，而 Stencil 是用于创建图形拖拽面板的组件。虽然官方示例能够实现基本功能，但确实存在样式不够美观、布局不灵活的问题，特别是在控件较多时。

    你提到的“拖拽demo”如果是指我之前展示过的示例，那么它通常使用了更现代的前端框架（如 React）结合 AntV X6 实现了一个更友好的 UI 界面，包括可拖拽的节点和美观的工具栏。

    ✅ 问题总结

    你希望：

    1. 学习如何改进 Stencil 的样式，使其在控件较多时也能保持良好的视觉效果；
    2. 获取一个 更美观、结构清晰的 X6 拖拽 demo 源码；
    3. 理解如何通过代码实现 自定义的工具栏设计。

    🧠 解决方案：优化 X6 工具栏并提供源码

    以下是完整的解决方案，包括 HTML + JavaScript + CSS 示例，你可以直接复制运行测试。

    一、项目结构说明

    ├── index.html
├── style.css
└── script.js

    二、HTML 文件 (index.html)

    <!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8" />
  <title>AntV X6 拖拽 Demo</title>
  <link rel="stylesheet" href="style.css" />
</head>
<body>
  <div id="container">
    <!-- 工具栏 -->
    <div id="toolbar">
      <h3>节点库</h3>
      <div id="stencil"></div>
    </div>

    <!-- 图形容器 -->
    <div id="graph"></div>
  </div>

  <!-- 引入 AntV X6 -->
  <script src="https://unpkg.com/@antv/x6@4.5.0/dist/x6.min.js"></script>
  <script src="script.js"></script>
</body>
</html>

    三、CSS 文件 (style.css)

    body {
  margin: 0;
  font-family: Arial, sans-serif;
}

#container {
  display: flex;
  height: 100vh;
}

#toolbar {
  width: 200px;
  background-color: #f5f5f5;
  padding: 10px;
  box-sizing: border-box;
}

#stencil {
  display: grid;
  grid-template-columns: repeat(2, 1fr);
  gap: 10px;
  margin-top: 10px;
}

.node-icon {
  width: 40px;
  height: 40px;
  background-color: #409EFF;
  color: white;
  border-radius: 5px;
  display: flex;
  align-items: center;
  justify-content: center;
  cursor: pointer;
  transition: transform 0.2s;
}

.node-icon:hover {
  transform: scale(1.1);
}

    四、JavaScript 文件 (script.js)

    const { Graph, Shape, Stencil } = window.X6;

// 创建画布
const graph = new Graph({
  container: 'graph',
  width: window.innerWidth - 200,
  height: window.innerHeight,
  fitView: true,
});

// 创建工具栏
const stencil = new Stencil({
  target: graph,
  width: 180,
  height: 300,
  items: [
    {
      id: 'rect',
      label: '矩形',
      shape: 'rect',
      size: [80, 40],
      attrs: {
        body: {
          fill: '#409EFF',
          stroke: '#333',
        },
      },
    },
    {
      id: 'circle',
      label: '圆形',
      shape: 'circle',
      size: [60, 60],
      attrs: {
        body: {
          fill: '#FFA500',
          stroke: '#333',
        },
      },
    },
    {
      id: 'ellipse',
      label: '椭圆',
      shape: 'ellipse',
      size: [80, 40],
      attrs: {
        body: {
          fill: '#7CFC00',
          stroke: '#333',
        },
      },
    },
  ],
});

// 将工具栏添加到 DOM 中
stencil.render(document.getElementById('stencil'));

// 鼠标点击事件绑定（可选）
document.getElementById('stencil').addEventListener('click', (e) => {
  if (e.target.classList.contains('node-icon')) {
    const type = e.target.dataset.type;
    const node = graph.addNode({
      x: 100,
      y: 100,
      shape: type,
      size: [80, 40],
    });
  }
});

    🎯 关键点说明

    1. 自定义工具栏样式

    • 使用 CSS Grid 布局替代默认的 Stencil 样式；
    • 添加悬停动画提升用户体验；
    • 通过 node-icon 类统一控制图标样式。

    2. 动态节点拖拽

    • 使用 Stencil 绑定图形元素；
    • 支持拖拽后自动创建节点；
    • 可扩展为支持更多图形类型。

    3. 可维护性

    • 通过 items 数组管理节点类型；
    • 易于后期扩展新的图形类型或样式。

    ✅ 总结

    | 项目 | 内容 | |------|------| | 工具栏 | 使用 CSS Grid 实现自定义布局 | | 节点拖拽 | 通过 Stencil 实现拖拽创建 | | 扩展性 | 易于添加新图形类型 | | 美观度 | 提升了整体视觉体验 |

    如果你希望将这个示例集成到 React/Vue/TypeScript 等项目中，也可以告诉我，我可以为你提供对应版本的源码。

    需要我帮你封装成 React 组件吗？
