ansys fluent 求解问题

Question

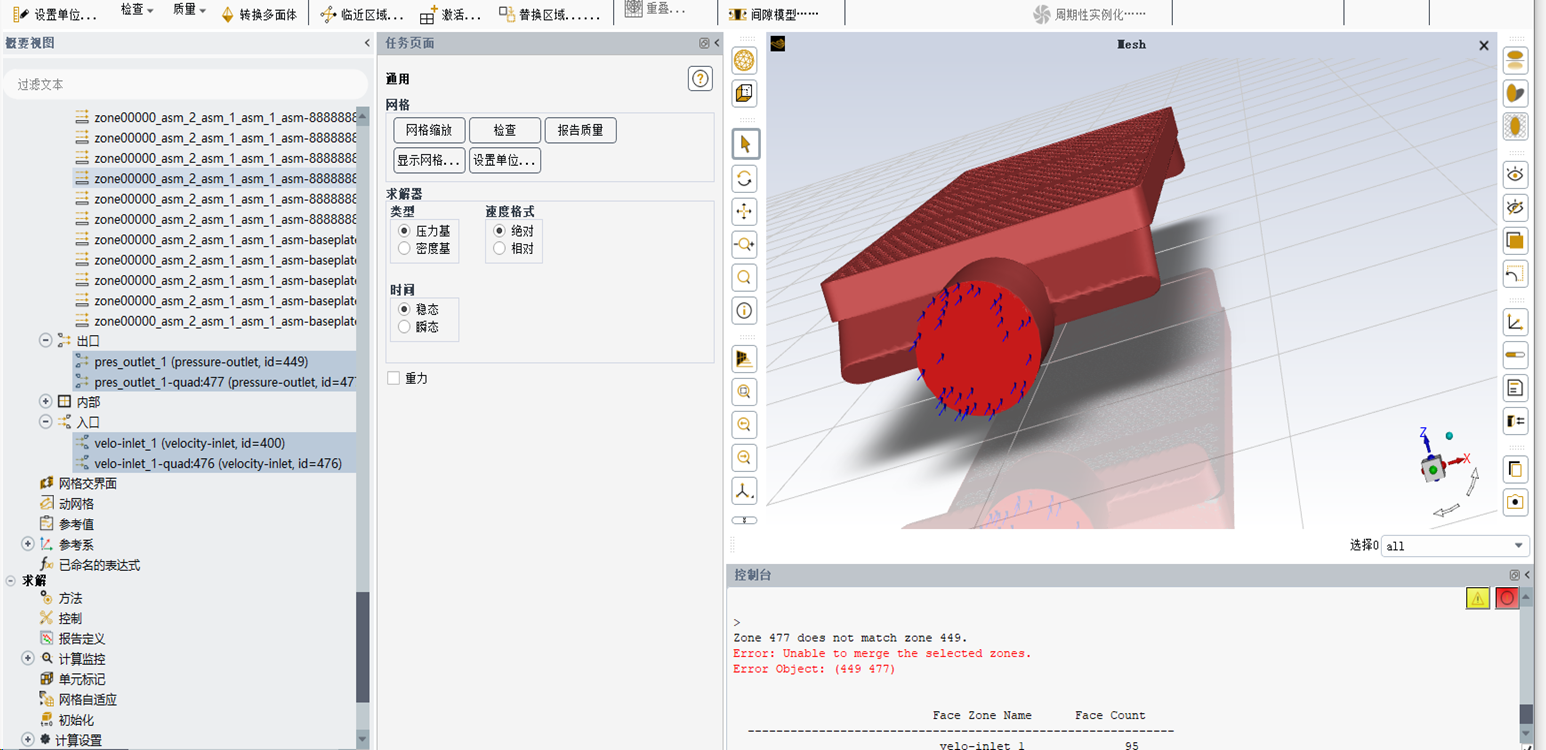

我在fluent mesh里面只做了一个进口一个出口，为啥求解模式下一个进口变成了两个进口，出口也是。

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

你提到在 Fluent Mesh 中只设置了一个进口和一个出口，但在求解模式下却显示为两个进口和两个出口，这通常是因为在 网格划分（Mesh） 或 边界条件设置（Boundary Conditions） 时出现了错误。以下是详细原因及解决方案：

---

可能的原因分析

1. 网格划分过程中存在多个区域或面

   • 如果你在 Fluent Mesh 中使用了 多区域划分（如分割几何体），可能会导致同一个物理面上被划分为多个面。
   • 这些面可能在求解器中被识别为独立的边界。

2. 边界条件设置错误

   • 在设置进口或出口边界时，不小心将多个面同时选中，导致它们都被标记为“进口”或“出口”。

3. 网格文件格式问题

   • 如果你导入的是 .msh 文件或其他格式，可能在导出时没有正确区分边界面，导致系统误判。

4. 几何模型本身存在问题

   • 如果原始几何模型中有重复面或未完全闭合的区域，Fluent 可能会将其视为多个独立的面。

---

解决方案步骤

1. 检查网格中的边界面数量

• 打开 Fluent 的 Mesh 界面，进入 Boundary Conditions。
• 查看 Face Zones 列表，确认是否真的存在多个进口和出口面。
• 如果发现多余的面，可以手动删除或重命名。

2. 检查网格划分过程

• 回到 Fluent Meshing 或 ANSYS Meshing 中，检查是否有多个区域或面被错误地划分。
• 确保你的几何模型是单一且闭合的，没有多余面或间隙。

3. 正确设置边界条件

• 在 Boundary Conditions 中，确保只选择一个面作为进口，另一个面作为出口。
• 不要勾选多个面，否则 Fluent 会将它们都识别为相同的边界类型。

4. 导出并重新导入网格

• 如果你从其他软件（如 Gambit、ICEM）导入网格，尝试重新导出并导入到 Fluent。
• 确保导出时只包含正确的边界面。

5. 使用命令行检查边界面

• 在 Fluent 的 TUI（Text User Interface） 中输入以下命令查看所有面：

  /mesh/zone-list


• 确认每个面的类型（inlet, outlet, wall 等），如果有异常面，可以通过以下命令进行修改或删除：

  /mesh/zone-name <old_name> <new_name>
  /mesh/delete-zone <zone_name>


---

示例：如何正确设置一个进口和一个出口

; 设置进口
/mesh/boundary-conditions/inlet create zone "inlet" type inlet

; 设置出口
/mesh/boundary-conditions/outlet create zone "outlet" type outlet

如果你发现有多个进口或出口面，可以通过以下命令删除多余的面：

/mesh/delete-zone "inlet_1"
/mesh/delete-zone "outlet_2"

---

总结

| 问题 | 原因 | 解决方案 | |------|------|----------| | 多个进口/出口出现 | 网格划分错误或边界条件设置不当 | 检查网格、边界条件、几何模型，删除多余面 | | 边界条件误设 | 选择了多个面 | 只选择一个面作为进口/出口 | | 网格文件格式问题 | 导入的网格包含多余面 | 重新导出网格，确保边界面正确 |

---

重点总结：

• 确保网格划分正确，边界面唯一。
• 在设置边界条件时，只选择一个面作为进口或出口。
• 通过 TUI 命令检查并删除多余面。

如果你愿意提供更具体的网格截图或设置步骤，我可以进一步帮助你定位问题。
