控制幕布升降的遥控坏了，请教一下能不能修

Question

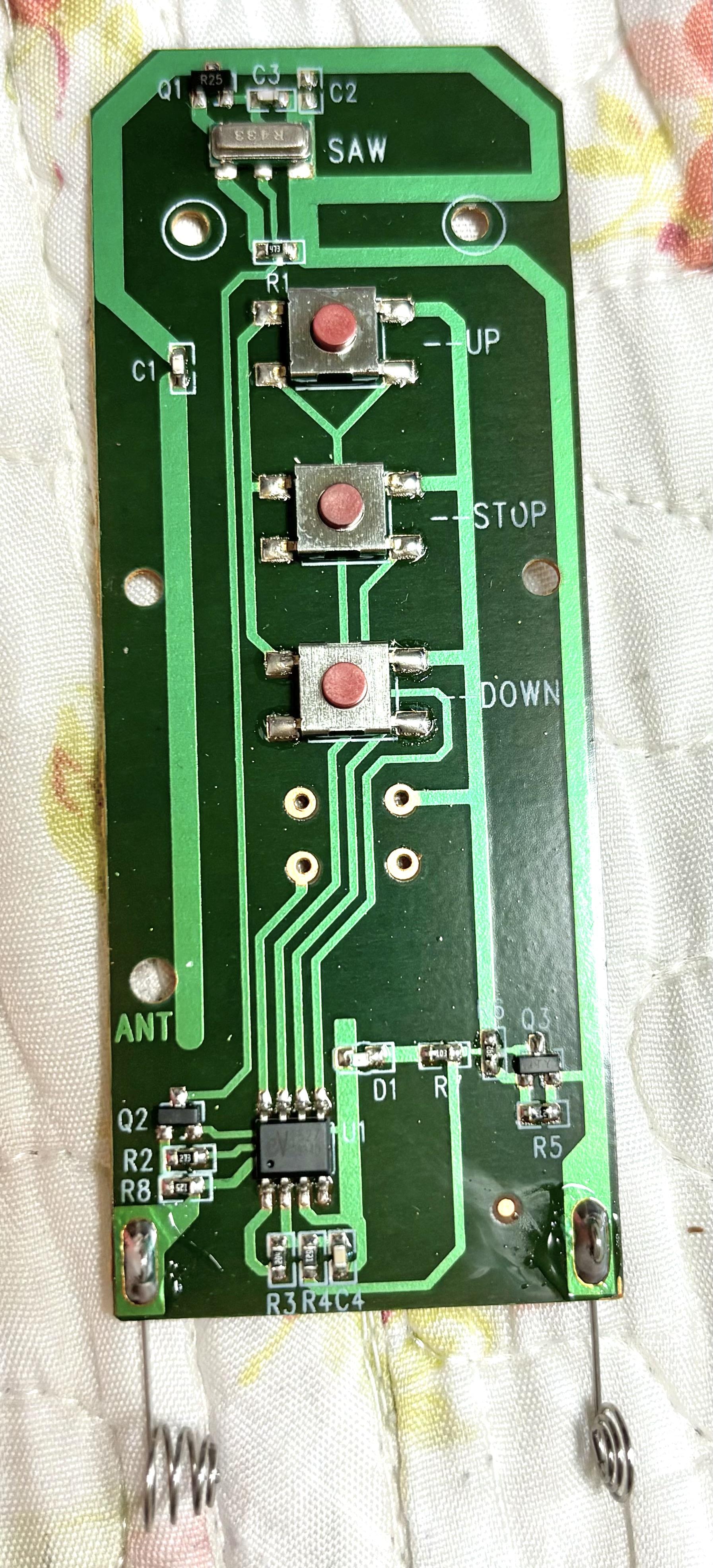

电路板如下图，用的是23a12v的电池。目前是三个键按下后D1灯都能亮，但是就是不能控制幕布。就是摔了一次之后就变成这样了，请教一下还能不能修？

Answer 1

让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

如果还有问题，请评论或点击头像私信，如果有帮助到您, 请关注、采纳、点赞

1. 关键点分析：
   - 遥控摔过之后不能控制幕布，但按键对应的指示灯能亮。这表明电池供电正常，能为指示灯等简单电路部分供电，问题大概率出在按键信号处理、信号发射电路或者两者之间的连接上。
2. 解决方案：
   - 检查按键与电路连接：
   • 仔细观察电路板，看按键与线路板的焊点是否有松动、脱焊的情况。如果发现有焊点松动，可以使用电烙铁重新焊接牢固。
   • 检查按键微动开关：
   • 按键按下时，微动开关应该闭合，接通电路。可以使用万用表的电阻档来测量微动开关在按下和未按下时的电阻值。
   • 未按下时，电阻值应该为无穷大；按下时，电阻值应该接近0欧姆。如果测量结果不符合这个规律，说明微动开关损坏，需要更换微动开关。
   • 更换微动开关时，先用电烙铁将损坏的微动开关引脚焊点熔化，取下旧开关。然后将新的微动开关引脚对准原来的焊点位置，焊接牢固。
   • 检查信号发射电路：
   • 查看电路板上的晶振（一般是一个小圆柱体）是否有损坏迹象，比如引脚断裂等。如果晶振损坏，可能无法产生准确的振荡信号，导致无法正常发射控制信号。晶振损坏一般需要更换相同规格的晶振，更换时用电烙铁将其引脚焊点熔化取下，再焊接上新的晶振。
   • 检查发射管（可能是红外发射管等）是否正常工作。可以使用示波器观察发射管在按键按下时是否有信号发射，或者使用红外接收设备（如手机摄像头对着发射管，按下按键看手机摄像头中是否有红外信号闪烁）来判断。如果发射管损坏，需要更换相同型号的发射管，焊接时注意引脚的正负极。
3. 各种方案的优缺点：
   - 检查焊点：
   • 优点：操作简单，不需要额外的元件，成本低。如果是焊点松动这种比较常见的问题，很容易解决。
   • 缺点：只能解决因摔落导致的焊点松动问题，如果是其他元件损坏则无法解决。
   • 检查微动开关：
   • 优点：微动开关是比较容易损坏的部件，通过简单的测量可以判断是否损坏，更换也相对容易，成本不高。
   • 缺点：如果不是微动开关问题，还需要进一步检查其他部分。
   • 检查信号发射电路：
   • 优点：全面排查信号发射相关的关键元件，能找到深层次的故障原因，对于解决因信号发射故障导致的不能控制幕布问题很有效。
   • 缺点：需要一定的专业知识和工具（如示波器），操作相对复杂，成本较高（如果需要购买示波器等设备）。
4. 总结：
   - 控制幕布升降的遥控摔了之后不能控制幕布但指示灯能亮，有较大的维修可能性。可以先从简单的焊点检查和微动开关检查入手，逐步排查故障原因。如果这些都没问题，再深入检查信号发射电路。通过这些步骤，有可能修复遥控，恢复其对幕布的控制功能。

希望以上解答对您有所帮助。如果您有任何疑问，欢迎在评论区提出。
