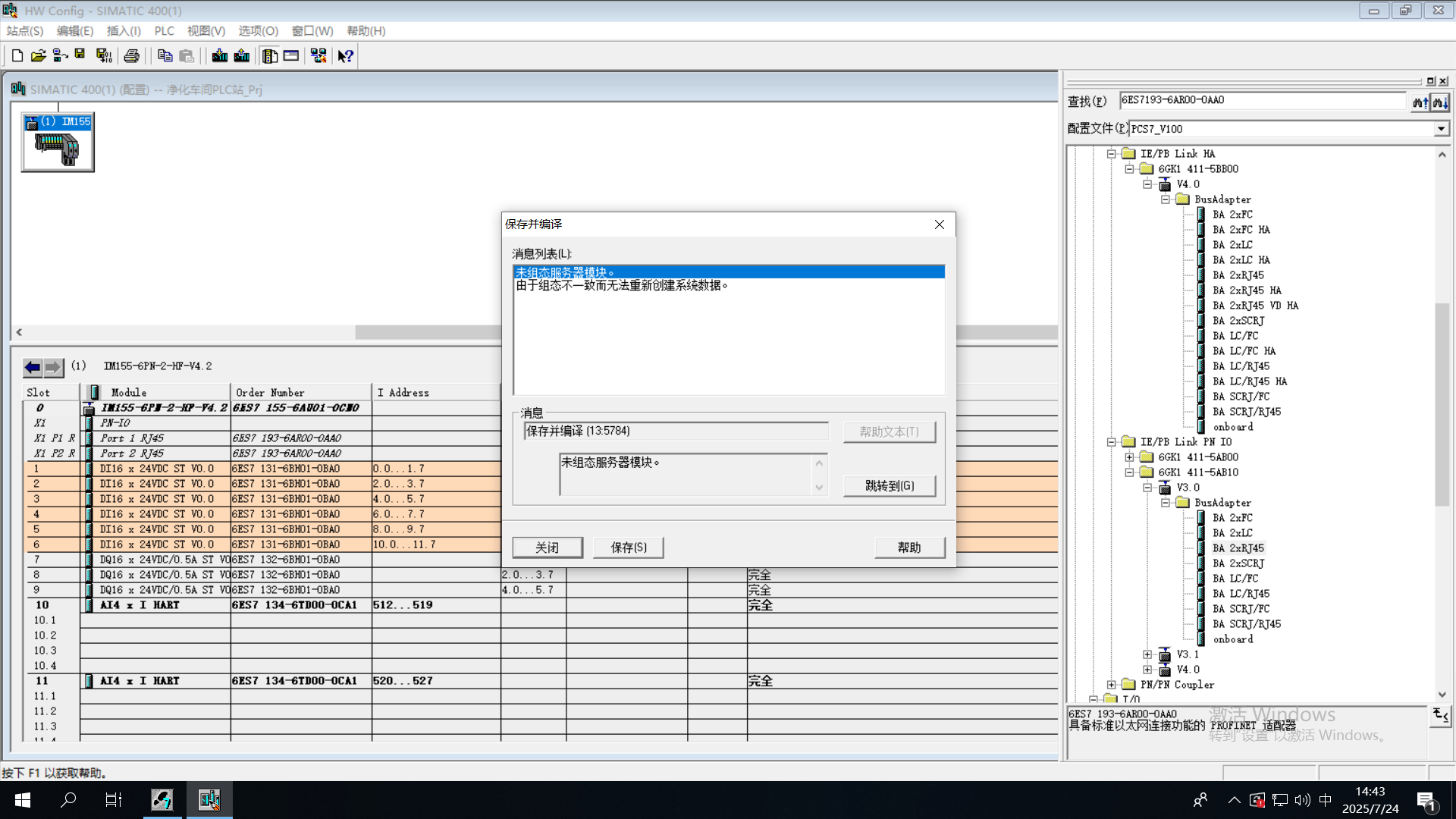

PCS7进行硬件组态，保存编译时失败，显示未组态服务器模块

Question

PCS7进行硬件组态，保存编译时失败，显示未组态服务器模块，怎么办？

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

在使用 PCS7（Process Control System 7）进行硬件组态时，如果在保存并编译过程中出现错误提示：“未组态服务器模块”，这通常意味着系统检测到某些关键的服务器模块没有被正确配置或连接。以下是详细的解决方案：

---

✅ 问题原因分析

1. 服务器模块未被正确分配或组态：
   在 PCS7 中，服务器模块（Server Module） 是用于实现分布式控制和通信的核心组件。如果没有为某个站点分配或配置服务器模块，系统会报错。

2. 项目结构不完整或配置错误：
   可能存在站点（Station）或机架（Rack）未正确设置，导致服务器模块无法识别。

3. 硬件组态与软件配置不一致：
   硬件组态中可能缺少必要的模块，或者软件中未正确映射这些模块。

4. 许可证或授权问题：
   某些高级功能需要特定的许可证支持，若未激活相关许可证，也可能导致组态失败。

---

🔧 解决步骤

以下为详细的操作步骤，请按照顺序执行：

1. 检查服务器模块是否已组态

• 打开 SIMATIC Manager。
• 进入 Hardware Configuration（硬件组态）。
• 查看所有站点（Stations），尤其是主站（Master Station）。
• 确保每个站点都包含一个服务器模块（如 CPU 6ES7 414-4XJ00-0AB0）。
• 如果没有，添加相应的服务器模块，并确保其连接正确。

重点：服务器模块必须被正确分配到站点中，否则编译将失败。

2. 确认站点之间的通信配置

• 确保站点之间通过 PROFINET 或 PROFIBUS 正确连接。
• 检查 CP 模块（Communication Processor） 是否已安装并配置。
• 确认 IP 地址、子网掩码、网关 等网络参数是否正确。

重点：服务器模块必须与站点之间建立有效的通信链路。

3. 检查项目配置一致性

• 确保 硬件组态 与 软件配置（如 S7 Program） 一致。
• 确认 PLC 程序中调用的模块 是否与组态中的模块匹配。
• 检查是否有模块重复或缺失。

重点：硬件组态与软件程序必须保持同步。

4. 重新编译并保存项目

• 完成上述检查后，点击 “Save and Compile”。
• 观察编译结果，查看是否仍有错误提示。
• 如果仍然报错，尝试 重启 PCS7 软件 后再次编译。

5. 检查许可证状态

• 打开 SIMATIC Manager。
• 进入 Help > License Management。
• 确认是否拥有 PCS7 的有效许可证。
• 如果没有，请联系西门子技术支持获取许可证。

重点：许可证不足可能导致部分功能无法使用。

---

📌 示例代码片段（仅供参考）

如果你在 PLC 程序中使用了服务器模块相关的指令（例如 SFC10 或 SFC11），请确保模块地址正确。

// 示例：使用 SFC10 (GET_INIT_DATA) 获取初始化数据
SFC10(
    EN := TRUE,
    ENO := "InitData.ENO",
    DB_NUM := 100,     // 数据库编号
    INIT_DATA := A("InitData")  // 初始化数据地址
);

注意：请根据实际组态情况修改数据库编号和地址。

---

🛠️ 附加建议

| 问题类型 | 解决方法 | |----------|----------| | 服务器模块缺失 | 添加正确的服务器模块并分配到站点 | | 网络配置错误 | 检查 IP 地址、网关、子网掩码等 | | 程序与硬件不一致 | 重新同步硬件组态和程序 | | 许可证不足 | 联系西门子申请许可证 |

---

✅ 总结

当 PCS7 出现“未组态服务器模块”错误时，应首先检查：

1. 服务器模块是否被正确组态并分配到站点；
2. 站点之间的通信是否正常；
3. 硬件组态与软件程序是否一致；
4. 许可证是否有效。

通过以上步骤排查，通常可以解决该问题。

如有进一步问题，欢迎继续提问！
