ansys的RMxprt怎么用？

Question

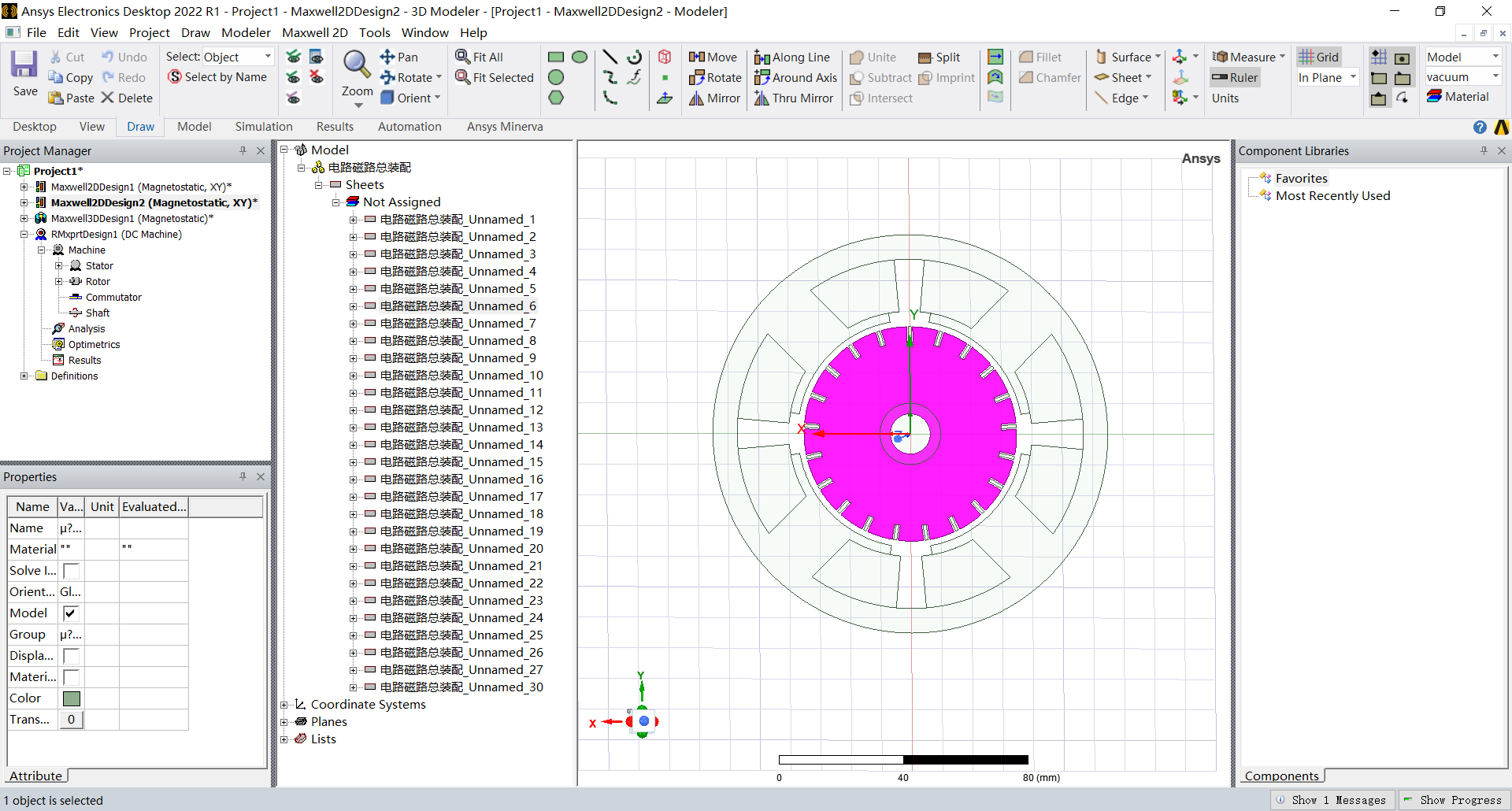

我现在已有maxwell的2D截面 我如何关键参数提取 然后使用RMxprt？？
我用的软件是ansys

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

在使用 ANSYS RMXprt 时，它主要用于电机设计与仿真，尤其适合用于旋转电机（如感应电机、永磁同步电机等）的初步设计和性能分析。如果你已经有 ANSYS Maxwell 的 2D 截面模型，你可以通过以下步骤将这些模型导入 RMXprt 并提取关键参数进行后续设计。

---

✅ 一、RMxprt 的基本用途

RMxprt 是 ANSYS 中专门用于电机设计的模块，它允许你：

• 构建电机几何结构（如定子、转子、绕组等）
• 设置材料属性
• 定义电流、电压或磁通条件
• 进行电磁场仿真
• 分析电机性能（如扭矩、效率、损耗等）

---

✅ 二、从 Maxwell 2D 模型导入到 RMXprt 的关键步骤

1. 准备 Maxwell 2D 模型

确保你的 Maxwell 2D 模型已经完成，并且包含以下内容：

• 定子/转子的几何结构
• 绕组的布置（如槽内绕组）
• 材料属性（如铁芯材料、导体材料等）
• 电流设置（如相位角、电流幅值等）

注意： RMXprt 不支持直接导入 Maxwell 的 2D 模型文件（如 .msh），但可以通过 几何导出 和 参数提取 实现。

---

2. 导出 Maxwell 2D 的几何结构

步骤：

1. 在 Maxwell 2D 中打开你的模型。
2. 点击菜单栏 “File” > “Export” > “Geometry”。
3. 选择 “DXF” 或 “IGES” 格式导出几何结构。
4. 保存为 .dxf 或 .igs 文件。

提示： 如果你的模型包含多个层（如定子、转子、绕组），建议分别导出并保留图层信息，方便后续在 RMXprt 中识别。

---

3. 在 RMXprt 中导入几何结构

步骤：

1. 打开 ANSYS RMXprt。
2. 创建一个新的项目，选择 “Motor Design” 模板。
3. 在 “Geometry” 面板中，点击 “Import Geometry”。
4. 导入之前导出的 .dxf 或 .igs 文件。
5. 检查几何结构是否正确导入，必要时调整坐标系或缩放比例。

---

4. 提取关键参数（如槽口尺寸、绕组匝数、极对数等）

在 Maxwell 2D 中，你可以提取以下关键参数用于 RMXprt 设计：

| 参数 | 说明 | |------|------| | 极对数 (P) | 转子的极对数 | | 槽口尺寸 | 定子槽的宽度、高度、角度等 | | 绕组匝数 (N) | 每相绕组的匝数 | | 槽满率 | 槽内导体所占空间的比例 | | 定子外径 / 内径 | 定子的内外半径 | | 转子外径 / 内径 | 转子的内外半径 |

如何提取？

• 在 Maxwell 中，使用 “Measure” 工具测量槽口尺寸。
• 查看 “Mesh” 或 “Boundary Conditions” 中的绕组数据。
• 使用 “Report” 功能生成表格输出。

---

5. 在 RMXprt 中设置电机参数

步骤：

1. 在 RMXprt 的 “Machine Setup” 面板中，输入以下参数：

   • 电机类型（如感应电机、永磁同步电机）
   • 极对数 (P)
   • 定子/转子的直径
   • 槽口尺寸
   • 绕组匝数 (N)
   • 相数（如三相）
   • 频率（如 50Hz）

2. 在 “Winding” 面板中，设置绕组结构（如星形或三角形连接）。

3. 在 “Material” 面板中，定义铁芯材料（如硅钢）、绕组材料（如铜线）等。

---

6. 进行电磁仿真

1. 在 RMXprt 中设置边界条件（如旋转速度、负载等）。
2. 点击 “Solve” 进行电磁仿真。
3. 查看结果，包括：
   • 扭矩曲线
   • 效率
   • 损耗
   • 磁通密度分布

---

✅ 三、代码示例（可选）

如果你希望自动化地从 Maxwell 提取参数并写入 RMXprt，可以使用 Python API 或 MATLAB 接口。以下是一个简单的 Python 示例（假设你已安装 ANSYS Python API）：

# 示例：从 Maxwell 获取槽口尺寸并写入 RMXprt
import ansys.maxwell as maxwell

# 打开 Maxwell 2D 模型
model = maxwell.open_project("your_maxwell_file.msh")

# 提取槽口宽度
slot_width = model.get_parameter("Slot_Width").value

# 提取槽口高度
slot_height = model.get_parameter("Slot_Height").value

# 将参数传递给 RMXprt
rmxprt_model = rmxprt.create_new_project()
rmxprt_model.set_slot_width(slot_width)
rmxprt_model.set_slot_height(slot_height)

# 保存 RMXprt 项目
rmxprt_model.save("rmxprt_project.rmp")

注意： 上述代码仅为示例，实际使用需根据 ANSYS API 文档进行调整。

---

✅ 四、总结：关键步骤清单

1. 导出 Maxwell 2D 的几何结构（DXF/IGES）
2. 在 RMXprt 中导入几何结构
3. 从 Maxwell 提取关键参数（槽口尺寸、绕组匝数等）
4. 在 RMXprt 中设置电机参数
5. 进行电磁仿真并分析结果

---

✅ 五、注意事项

• RMXprt 更适合初步设计阶段，而 Maxwell 更适合详细仿真。
• 如果你需要高精度仿真，建议在 RMXprt 完成初步设计后，再用 Maxwell 进行验证。
• 如果你没有 Maxwell 2D 模型，可以直接在 RMXprt 中构建几何结构。

---

如需进一步帮助，比如具体参数设置或代码实现，请提供你的电机类型（如感应电机、永磁同步电机等）以及当前 Maxwell 模型的截图或结构描述。
