LM358第二运放作电压跟随器时，引脚电压测量值无法通过理论解释
1 背景
Arduino UNO，已烧写空程序，外接电源7.0V，USB接口空载。

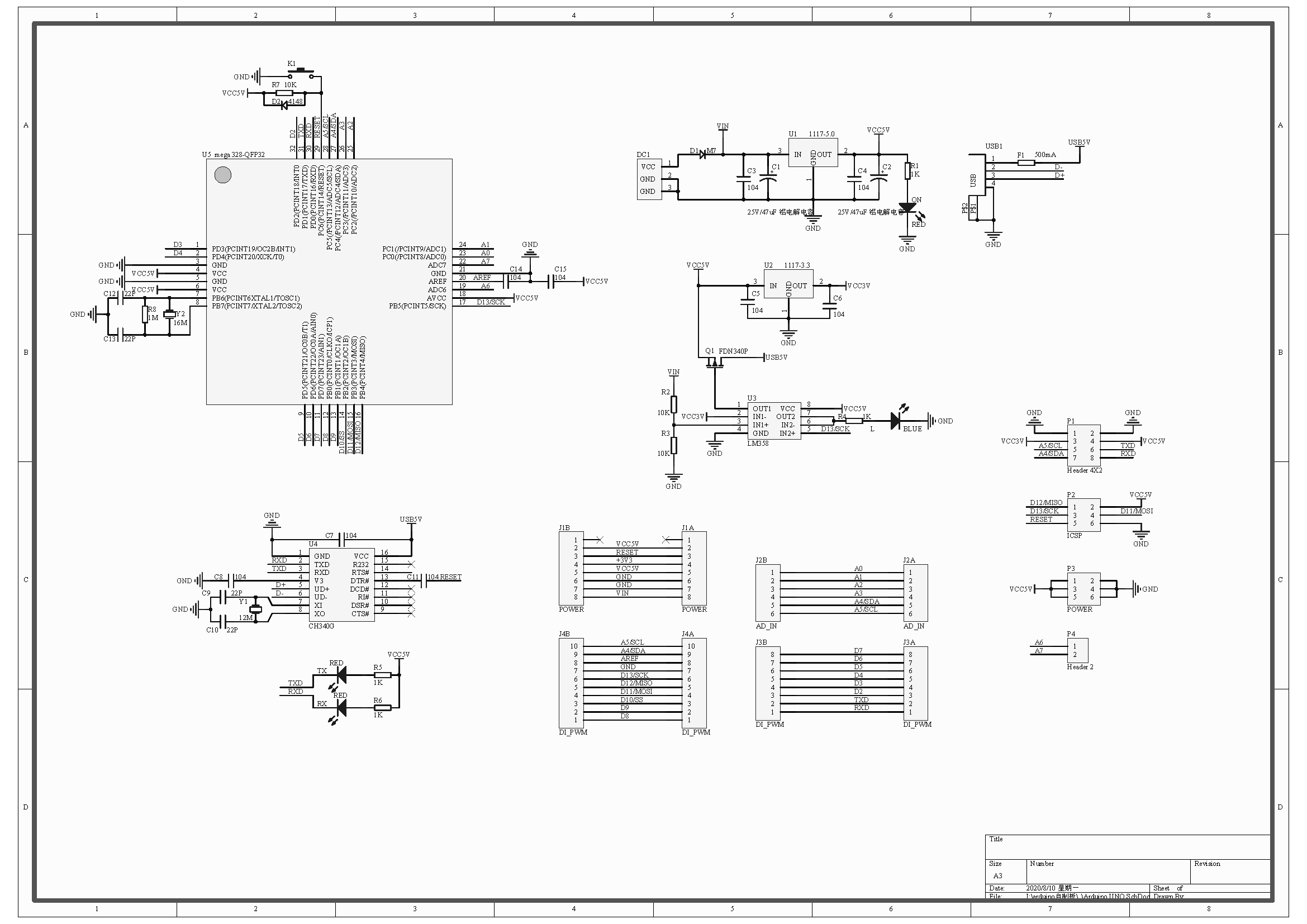

Arduino UNO原理图：
Arduino UNO原理图局部（LM358）：
测量值：
5脚（IN2+） 1.342V
6脚（IN2-） 3.61V
7脚（OUT2） 3.61V
8脚（VCC） 5.00V
我试图理论推导这一现象，但遇到困难。
2 我的尝试
2.1 只需对第二运放进行分析的原因
如上图所示，LM358第一运放、第二运放相互独立，故只需对第二运放进行分析。
2.2 只与LM358内部有关的原因
8脚接VCC5V，与测量值不矛盾；
6、7脚短接，与测量值不矛盾；
Arduino UNO已烧写空程序，D13/SCK悬空，故5脚电压只与LM358内部有关。
2.3 尝试推导

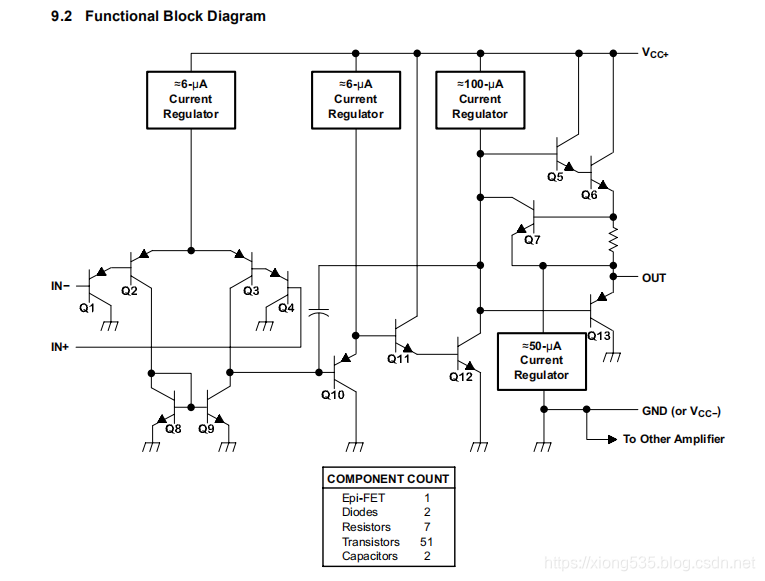

LM358内部图：

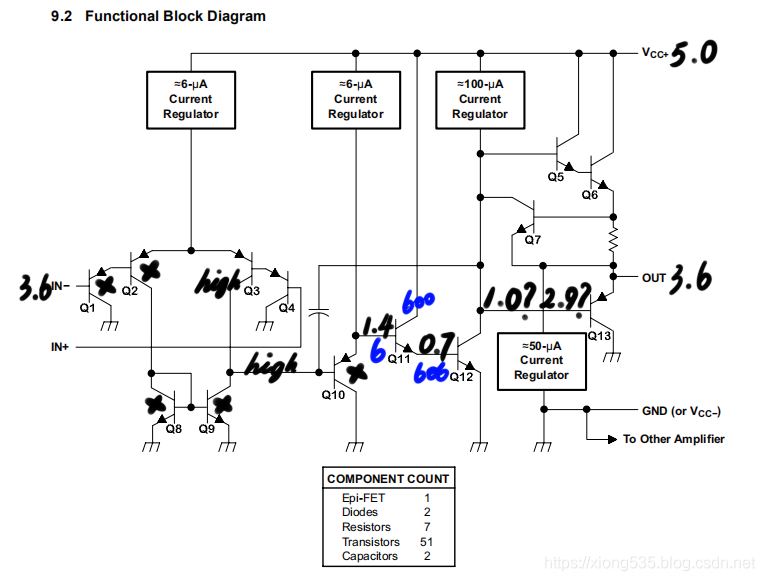

假设6脚（IN2-）、7脚（OUT2）电压测量值无误，即，皆为3.61V，则
因为 Q2发射极电压<5.0V
所以 Q1、Q2截止
所以 Q2集电极电流为零
所以 Q8、Q9截止
因为 Q3集电极，即，Q10基极，为高电平
所以 Q10截止
所以 Q11基极电流为6μA
所以 Q11发射极电流为606μA
因为 Q12集电极电流在100μA左右
所以 Q12饱和
发现矛盾：
已得 Q12饱和
所以 Q12集电极电压为0.2V（抱歉图中的1.0V是写错了）；
又已知 OUT为3.6V
所以 Q12集电极电压为2.9V，与0.2V矛盾！
综上所述，光是两个3.61V我就解释不了，更别提5脚的1.342V了（流泪.gif）不知道是哪里推导错了。麻烦各位指点！
