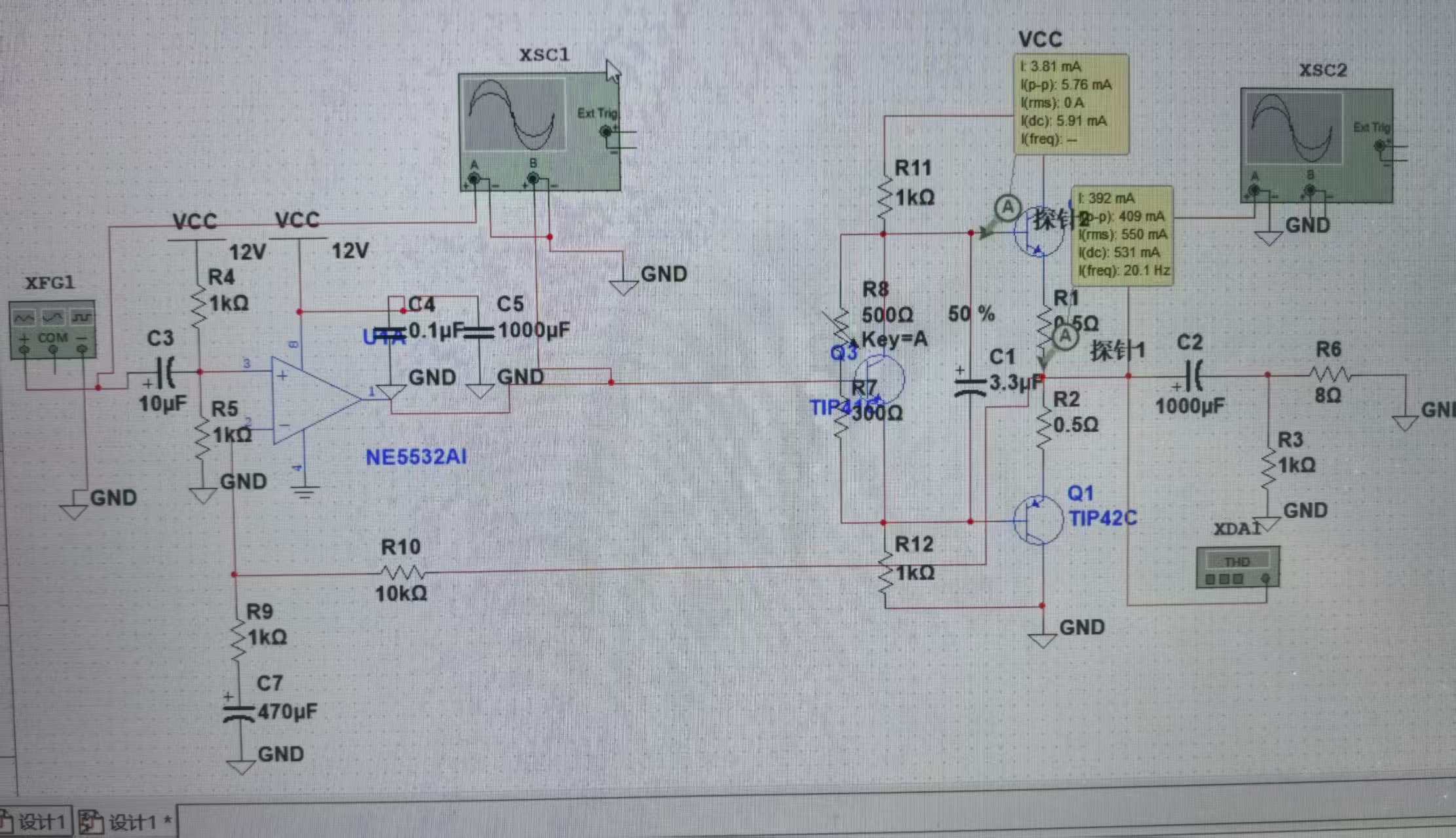

前置ne5532加vbe倍增电路级的功放电路

Question

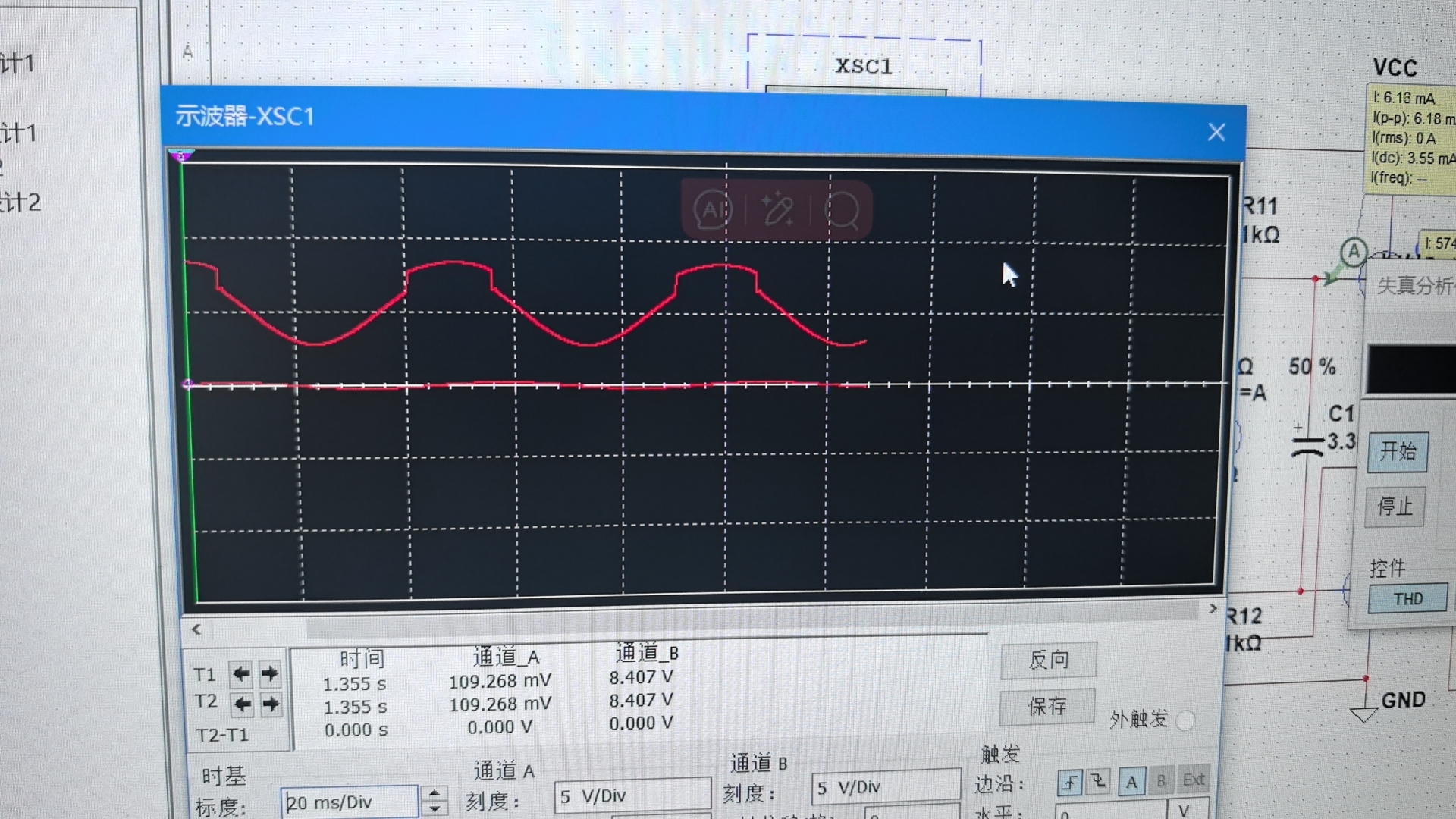

佬们，想问问vbe倍增电路中功率三极管的基级电流由什么决定（比如负载电流为500mA，vbe倍增电路该怎么计算），以及出现这个波形图是哪方面的问题，该怎么解决。谢谢佬们😭

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

你提到的“NE5532加VBE倍增电路级的功放电路”是一个典型的音频功率放大器设计，其中 NE5532 是一个高性能运算放大器，常用于前置放大或驱动后级功放。而 VBE倍增电路 是一种用来提升输出功率、改善音质的设计，通过使用功率三极管（如2N3055、TIP31/32等）来实现。

---

一、VBE倍增电路中功率三极管的基极电流由什么决定？

在VBE倍增电路中，功率三极管的基极电流（Ib） 主要由以下几个因素决定：

1. 负载电流（Ic）

• 负载电流（Ic）是流过功率三极管的集电极电流，通常等于输出功率所需的电流。
• 假设你的负载电流为 500mA，那么：
  • Ic = 500mA
  • Ic = β × Ib ⇒ Ib = Ic / β

2. 三极管的电流增益（β 或 hFE）

• 不同型号的三极管具有不同的β值，例如：
  • 2N3055 的 β 大约在 20~70 之间；
  • TIP31/32 的 β 约为 20~100；
  • 具体数值需参考数据手册。

3. 前级运放（如NE5532）的输出能力

• NE5532 的输出电流有限（最大约 100mA），所以必须通过 VBE倍增电路 来驱动大电流负载。

---

二、如何计算VBE倍增电路中的参数？

假设你有一个 500mA 的负载电流，我们可以进行如下计算：

1. 确定三极管的β值

• 假设选择 2N3055，其β约为 40。

2. 计算基极电流 Ib

• Ib = Ic / β = 500mA / 40 ≈ 12.5mA

3. 确定基极电阻 Rb

• 基极电阻 Rb 应满足：
  • Rb = (Vcc - Vbe) / Ib
  • 假设 Vcc = 12V，Vbe ≈ 0.7V，则：
    • Rb = (12V - 0.7V) / 12.5mA ≈ 904Ω
  • 可选用 1kΩ 的电阻作为标准值。

4. 考虑偏置电压和温度补偿

• 为了稳定工作点，可以加入 发射极电阻 Re 和 旁路电容 C1，以提供负反馈，防止热漂移。

---

三、VBE倍增电路设计示例（简化版）

+12V
 |
 |----[Rb=1kΩ]----|---[Q1: 2N3055]
 |                |
 |                |----[Re=10Ω]----GND
 |                |
 |                |----[C1=100μF]----GND
 |
 |----[NE5532 OUT]----|----[Rf=10kΩ]----|
 |                    |                |
 |                    |----[Rg=1kΩ]----|----[Q1 Base]

注意： 实际设计中应根据具体电源、负载、频率响应等进行调整。

---

四、出现波形图异常的原因及解决方法

你提到“出现这个波形图是哪方面的问题”，但由于没有提供具体波形图，我将列举常见问题并给出解决办法：

1. 失真或削波（Clipping）

• 原因：
  • 输出信号幅度过大，超过功放的最大输出能力；
  • 电源电压不足；
  • 三极管工作点设置不当。
• 解决方法：
  • 检查电源电压是否足够；
  • 调整偏置电阻，确保三极管处于线性工作区；
  • 减小输入信号幅度。

2. 相位反转或反向输出

• 原因：
  • NE5532 的接法错误（如非反相/反相配置混淆）；
  • 三极管接错极性。
• 解决方法：
  • 检查 NE5532 的引脚连接；
  • 确保三极管的 E、B、C 极正确连接。

3. 低频失真或嗡嗡声

• 原因：
  • 电源滤波不良；
  • 发射极电阻过小，导致增益过高；
  • 地线干扰。
• 解决方法：
  • 加入大容量电解电容（如 1000μF）滤波；
  • 增大发射极电阻 Re，降低增益；
  • 使用双层屏蔽线，减少地环干扰。

4. 高频振荡或不稳定

• 原因：
  • 反馈环路不稳定；
  • 输入耦合电容太小；
  • 高频噪声未滤除。
• 解决方法：
  • 加入适当的补偿电容（如 10pF）；
  • 增大输入耦合电容（如 10μF）；
  • 在输出端加入 RC 滤波。

---

五、总结

重点总结（加粗部分）：

• 功率三极管的基极电流（Ib）由负载电流（Ic）和三极管的β值决定。
• Ib = Ic / β，并据此计算基极电阻 Rb。
• VBE倍增电路的关键是合理选择三极管和偏置电阻，确保工作点稳定。
• 波形异常可能由电源、偏置、反馈、滤波等问题引起，需逐一排查。

---

如果你能提供具体的波形图或更详细的电路图，我可以进一步分析问题所在，并给出更精确的解决方案。希望这些信息对你有帮助！如有更多疑问，欢迎继续提问 😊
