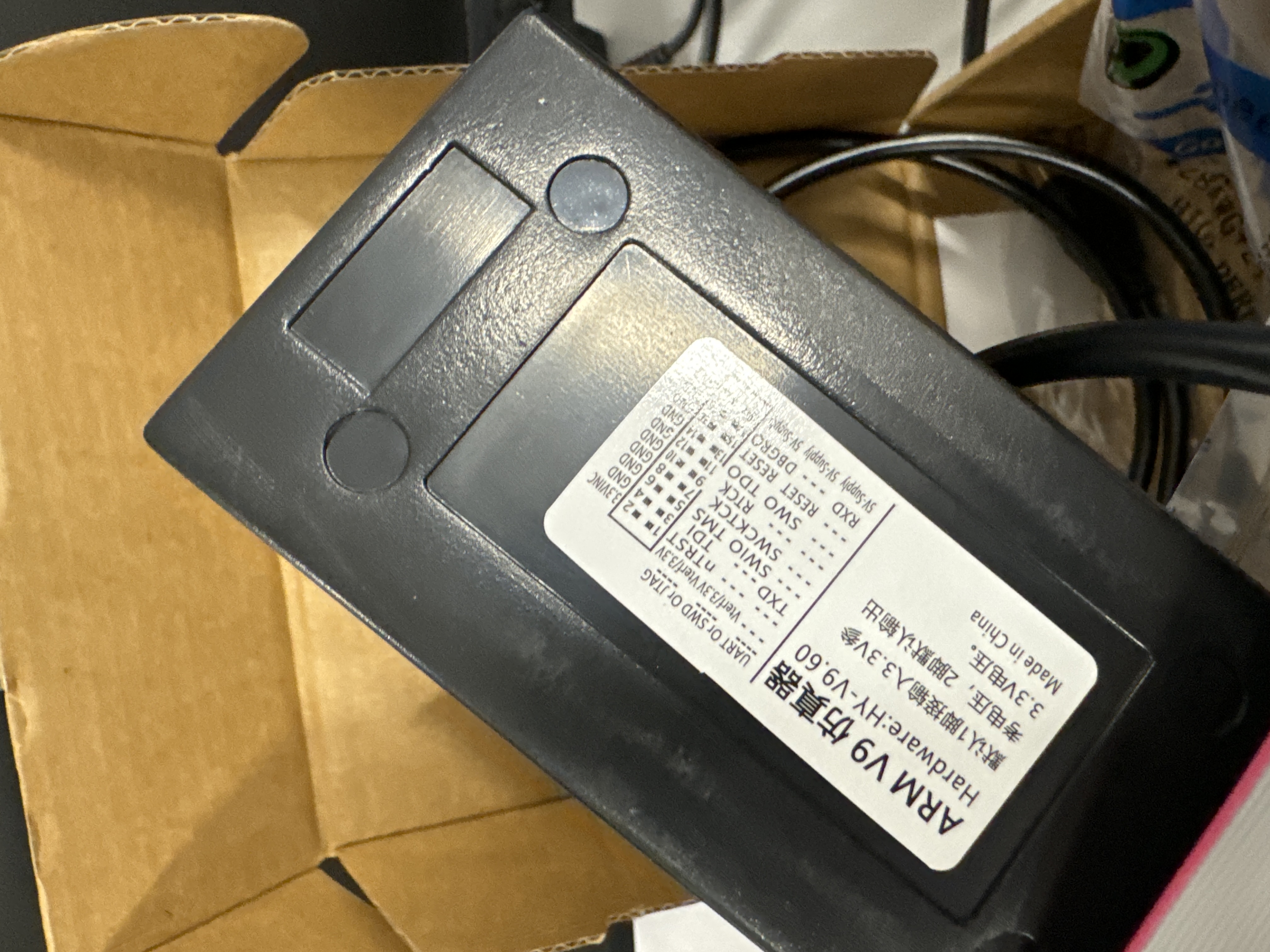

高配版JLink v9如何连接到嘉立创mspm0g3507进行烧录

上午好☀️☀️☀️️
本答案参考通义千问
要将高配版J-Link v9连接到嘉立创 MSPM0G3507进行烧录,需要按照以下步骤进行操作。以下是详细的连接和配置方法:
| J-Link v9 引脚 | 开发板 SWD 接口引脚 | |----------------|---------------------| | SWDIO | SWDIO | | SWCLK | SWCLK | | GND | GND | | VCC | 3.3V(可选) |
注意: 如果开发板不提供 3.3V 电源,可以不用接 VCC,但建议连接以确保稳定通信。
JLink.exe 或 JLinkCommander.exe,运行它。J-Link> connect
如果提示“Target voltage not in range”,说明电压不匹配,可尝试:
J-Link> setvoltage 3.3
J-Link> devinfo
查看当前连接的设备信息,确认是否识别到 MSPM0G3507。
J-Link> loadfile your_program.hex
J-Link> erase
J-Link> program your_program.hex
J-Link> verify
| 问题 | 解决方案 |
|------|----------|
| 无法识别目标设备 | 检查 J-Link 连接是否正确,SWDIO/SWCLK 是否接反,电源是否正常。 |
| 电压不匹配 | 使用 setvoltage 3.3 设置目标电压。 |
| 烧录失败 | 检查 HEX 文件是否正确,确保没有损坏或编译错误。 |
| J-Link 报错:No target found | 可能是目标芯片未上电,或 SWD 接口未正确连接。 |
如果你只是想测试烧录是否成功,可以使用一个简单的 LED 控制程序:
#include "msp.h"
int main(void) {
WDT_A->CTL = WDT_A_CTL_PW | WDT_A_CTL_HOLD; // 关闭看门狗
P1DIR |= BIT0; // 设置 P1.0 为输出
while(1) {
P1OUT ^= BIT0; // 翻转 P1.0
for(int i=0; i<100000; i++); // 简单延时
}
}
将该代码编译为 .hex 文件后,使用 J-Link 进行烧录即可看到 LED 灯闪烁。
如需进一步帮助,请提供具体的错误信息或截图,我可以帮你分析具体原因。
