关于#自动化#的问题：请问怎么在eplan 2.9 P8里面绘制一个这样的控制器出来

Question

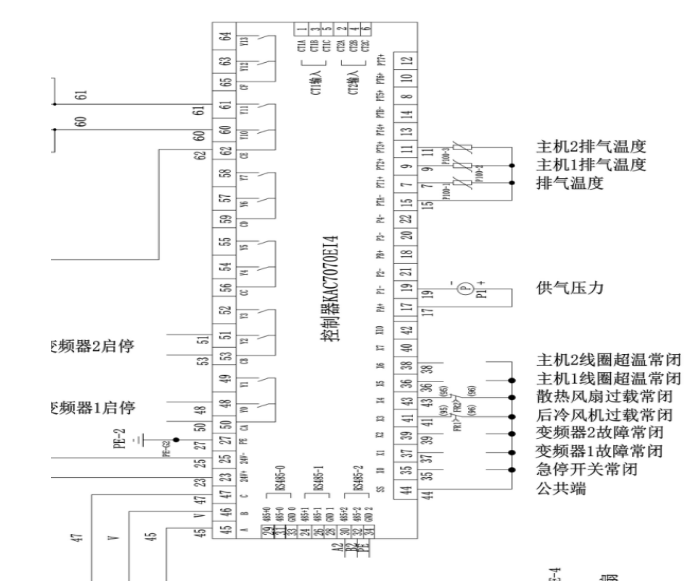

请问怎么在eplan 2.9 P8里面绘制一个这样的控制器出来，从来没有接触过自动化相关方面内容。我的实习课题是关于温度-流量的双闭环PID控制算法，涉及到空压机设备和汇川的PLC编程，企业导师说我的设计需要绘制电气接线，希望是自动化专业或者会用eplan软件的各位能帮帮我，谢谢各位

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

在 EPLAN 2.9 P8 中绘制一个控制器（如你提到的用于温度-流量双闭环PID控制的控制器），虽然看起来复杂，但只要按照步骤来，就可以逐步完成。以下是一个详细的指导流程，帮助你从零开始绘制一个控制器图。

---

一、准备工作

1. 安装并熟悉EPLAN 2.9 P8

   • 确保你已经正确安装了 EPLAN 2.9 P8。
   • 如果是第一次使用，建议先观看官方教程或参考 EPLAN 的用户手册，了解基本操作界面和功能模块。

2. 准备电气图纸模板

   • 在 EPLAN 中，可以创建一个新的项目，并选择合适的图纸模板（如“Electrical Diagram”）。
   • 设置好图纸大小（如A4、A3等）、单位（毫米或英寸）等参数。

3. 导入设备库

   • EPLAN 提供了丰富的设备库（如 PLC、继电器、传感器等）。
   • 如果没有汇川 PLC 的元件库，可能需要通过 EPLAN Data Portal 或手动添加自定义符号。

---

二、绘制控制器的基本步骤

1. 创建新图纸

• 打开 EPLAN，新建一个项目。
• 添加新的图纸页面（右键点击“Diagram” > “Add New Diagram”）。
• 设置图纸属性（如标题、编号、作者等）。

2. 插入设备符号

• 在左侧的“Symbols”面板中，找到所需的设备符号（如 PLC、温度传感器、流量传感器、执行器等）。
• 拖动这些符号到图纸上，放置在合适的位置。

重点：

• 温度-流量双闭环系统通常包括：
  • 温度传感器（PT100等）
  • 流量传感器（如涡街流量计）
  • PLC（如汇川 PLC）
  • PID 控制器模块
  • 执行机构（如电动调节阀）

3. 连接电路

• 使用 Wiring Tool 连接各个设备之间的信号线。
• 标注线路编号（如 X1, X2 等）和端子号（如 1, 2, 3）。

重点：

• 通常使用 数字量输入/输出（DI/DO）和 模拟量输入/输出（AI/AO）进行连接。
• PID 控制器一般通过 模拟量输出 控制执行机构。

4. 添加标签和说明

• 在每个设备旁边添加标签（如“Temperature Sensor”，“Flow Sensor”）。
• 在图纸下方添加图例，解释符号含义。

5. 设置端子排（Terminal Strip）

• 如果需要，可以在图纸下方添加 端子排图，展示各设备的接线端子。
• 使用 Terminal Strip Editor 工具进行编辑。

---

三、绘制示例（以汇川 PLC 为例）

示例结构：

+-----------------------------+
|     温度传感器 (PT100)      |
+---------+-------------------+
          | (AI)
          v
+-----------------------------+
|        PLC (汇川)           |
|    PID 控制器模块           |
+---------+-------------------+
          | (AO)
          v
+-----------------------------+
| 执行机构 (电动调节阀)       |
+-----------------------------+

重点：

• 温度传感器 → PLC AI 输入端子
• PLC AO 输出端子 → 执行机构
• 流量传感器 → PLC AI 输入端子

---

四、代码示例（PLC 编程部分 - 汇川 PLC）

如果你还需要编写 汇川 PLC 的 PID 控制程序，以下是一个简单的 PID 控制代码示例（基于汇川 PLC 的梯形图语言）：

// 假设使用汇川 H3U 系列 PLC
// 温度反馈值为 VD100
// 流量反馈值为 VD102
// 设定值分别为 SP1 和 SP2
// PID 输出为 VD200

// PID 控制器调用指令
PID_CTRL
    IN := VD100;         // 温度反馈
    SETP := SP1;         // 温度设定值
    Kp := 1.0;           // 比例系数
    Ki := 0.1;           // 积分系数
    Kd := 0.05;          // 微分系数
    OUT := VD200;        // PID 输出

// 流量控制部分
PID_CTRL
    IN := VD102;         // 流量反馈
    SETP := SP2;         // 流量设定值
    Kp := 1.5;           // 流量比例系数
    Ki := 0.2;           // 流量积分系数
    Kd := 0.1;           // 流量微分系数
    OUT := VD201;        // 流量 PID 输出

注意：

• 实际编程需根据具体 PLC 型号和工艺要求调整参数。
• 建议参考 汇川 PLC 用户手册 或联系技术支持获取详细指令说明。

---

五、总结：关键步骤清单

1. 安装并熟悉 EPLAN 2.9 P8
2. 创建新图纸并设置参数
3. 插入所需设备符号（如 PLC、传感器等）
4. 使用连线工具连接设备
5. 标注线路编号和端子号
6. 添加图例和说明
7. 绘制端子排图（可选）
8. 编写 PLC PID 控制程序（如汇川 PLC）

---

六、推荐学习资源

• EPLAN 官方教程
• 汇川 PLC 编程手册
• EPLAN Data Portal（用于查找设备符号）

---

如果你能提供更具体的控制器类型或设备型号，我可以进一步帮你定制绘图方案或代码。祝你实习顺利！
