声音检测模块电位器改变ao输出

Question

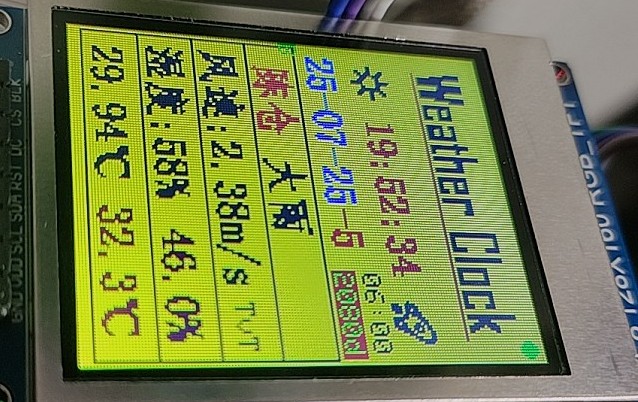

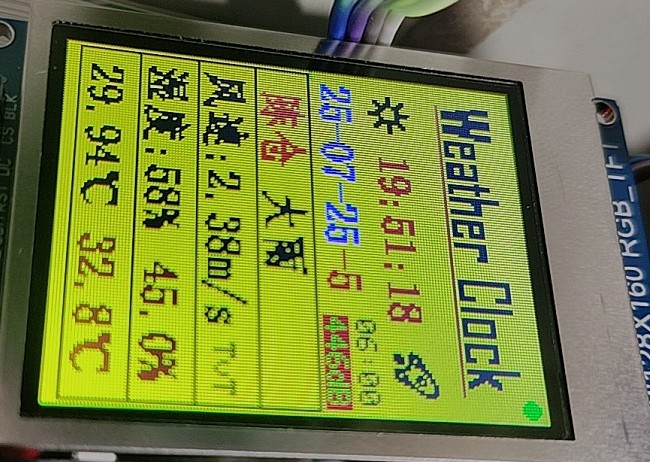

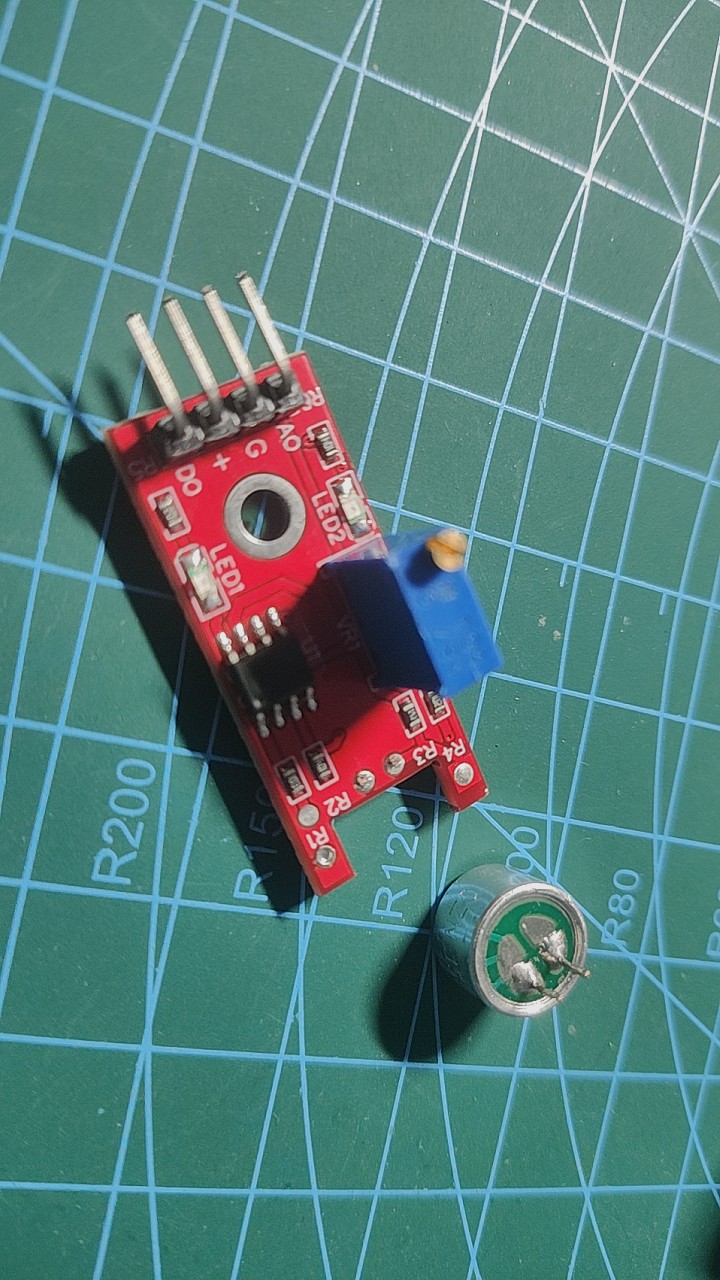

之前搞了个简易的天气时钟，就是不小心把传感器的咪头弄掉了，自己焊接完后发现电位器也能改变ao输出了，之前没关注过这个问题，于是我不能确定是不是正常情况还是我焊的出问题了。

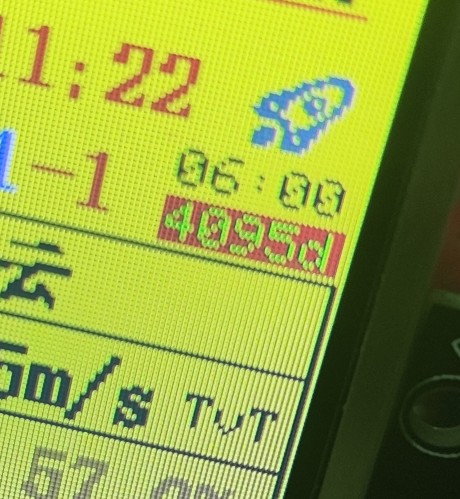

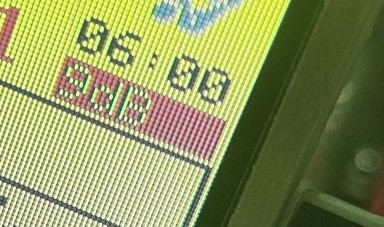

重买了一个新的装上之后发现确实是可以改变ao的输出，ai告诉我可能内部电路多少耦合带点影响……但它从130多到1900多，我感觉应该是设计的没那么精细，毕竟不是很精确的传感器的原因吗？

Answer 1

一杯年华@编程空间帮您解答，本答案结合 ChatGPT4.0和DeepSeek整理
我曾经遇到过类似的问题，当时也是在调试传感器模块时发现电位器对模拟输出（AO）有明显影响，后来排查后发现是电路设计和干扰共同作用的结果。结合你的情况，我来分析下：

你的声音检测模块中，电位器能改变AO输出且数值范围从130多到1900多，这种情况确实不太正常。主要原因可能有两个：一是模块内部电路设计不够精细，电位器与麦克风的信号路径存在耦合干扰，导致调节电位器时直接影响了模拟输出；二是焊接过程中可能存在虚焊或接线偏差，加剧了这种干扰效应。不过你更换新模块后仍有此现象，说明电路设计的因素占比更大。

以下是两种解决方案：

方案一：增加滤波电路

在AO输出端与单片机之间串联一个10μF的电解电容和一个100Ω的电阻，形成RC滤波电路。电容可以吸收高频干扰信号，电阻则能抑制电流突变，减少电位器调节时产生的波动传导到输出端。这种方法操作简单，成本低，能有效过滤大部分耦合干扰，使AO输出数值更稳定。

方案二：优化电位器接地与布线

检查模块上电位器的接地引脚是否可靠连接到电路地端，若接地不良，重新焊接确保接触良好；同时，尽量让电位器的接线远离麦克风的信号线路，减少两者之间的电磁感应干扰。通过规范接地和合理布线，能降低电路内部的干扰耦合，从而减小电位器对AO输出的影响。

最优方案详解：增加滤波电路

相比优化接地与布线，增加滤波电路的效果更直接、更稳定。具体操作步骤如下：

1. 准备一个10μF电解电容和一个100Ω的电阻；
2. 将电阻的一端连接到模块的AO输出引脚，另一端连接到电容的正极；
3. 将电容的负极连接到电路的地端；
4. 从电阻与电容连接的节点处引出信号线连接到单片机的模拟输入引脚。

这样，当电位器调节产生干扰信号时，RC滤波电路会对其进行衰减，使得输出到单片机的信号更纯净，AO输出数值的波动范围会明显缩小，能更好地反映麦克风采集的声音信号，满足实际使用需求。

希望这些方案能帮到你，楼主采纳。如有问题请继续留言。
