我已经画好了要用的控制器电气原理图，我想在原来的基础上加入一个流量计用于流量监测和一个电动调节阀实现温度-流量双闭环PID控制电动调节阀开度大小，因为没有接触过这方面的绘图经验和课程，如何解决？

Question

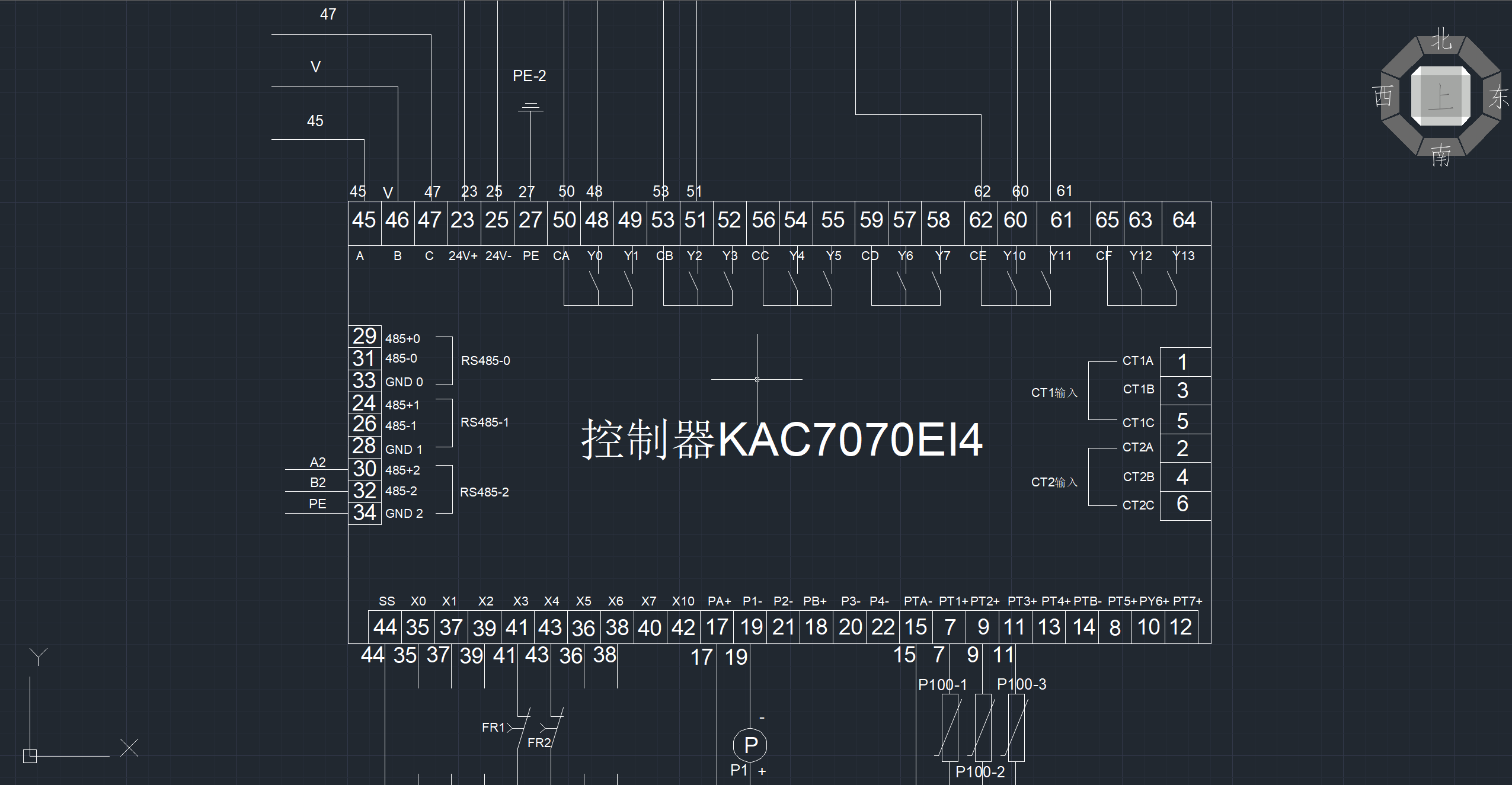

请问一下各位，我已经画好了要用的控制器电气原理图，我想在原来的基础上加入一个流量计用于流量监测和一个电动调节阀实现温度-流量双闭环PID控制电动调节阀开度大小，因为没有接触过这方面的绘图经验和课程，请各位帮一下忙，谢谢

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你已经完成了控制器的电气原理图，现在想在原有基础上加入流量计和电动调节阀，并实现温度-流量双闭环PID控制。这是一个典型的工业自动化控制系统设计问题，涉及传感器、执行器、控制器以及信号连接等多个方面。

下面我将从绘图思路、硬件配置、逻辑控制、软件编程等方面详细说明如何实现这一目标，并提供解决方案步骤和**示例代码（Python伪代码）**供参考。

---

一、明确系统功能需求

1. 流量监测：使用流量计采集实时流量数据。
2. 温度监测：已有控制器可能已包含温度传感器。
3. 电动调节阀：用于根据控制信号调节开度，从而影响流量和温度。
4. 双闭环PID控制：
   • 外环：控制温度，设定目标温度。
   • 内环：控制流量，设定目标流量。
   • 两者的控制信号共同作用于电动调节阀。

---

二、硬件配置建议

| 设备 | 功能 | 连接方式 | |------|------|----------| | 流量计 | 监测流量值 | 模拟输出（如4-20mA）或数字通信（如RS485） | | 温度传感器 | 监测温度值 | 同上（如热电偶、PT100等） | | 电动调节阀 | 控制流量 | 接受4-20mA或PWM控制信号 | | PLC/控制器 | 实现PID控制 | 读取传感器输入，输出控制信号 |

注意：如果原控制器是PLC，需确认其是否有足够的输入输出点支持新增设备；若为单片机系统，需扩展IO模块或使用串口通信。

---

三、电气原理图修改建议

1. 添加流量计

• 将流量计接入控制器的模拟输入通道（如AI1）。
• 确保电源和信号线正确连接。

2. 添加电动调节阀

• 将电动调节阀的控制信号接到控制器的模拟输出通道（如AO1）。
• 若使用PWM控制，可接入数字输出引脚。

3. 双闭环PID结构

• 外环（温度控制）：根据实际温度与设定温度的偏差，计算出目标流量值。
• 内环（流量控制）：根据实际流量与目标流量的偏差，计算出调节阀开度。

---

四、具体实施方案（分步）

1. 绘制新增部分的电气原理图

• 使用专业绘图软件（如AutoCAD Electrical、Eplan、Altium Designer等）进行绘制。

• 重点部分如下：

  1.1 流量计接入

  • 流量计的输出信号接到控制器的模拟输入端子。
  • 供电电源（如24V DC）连接到流量计。

  1.2 电动调节阀接入

  • 调节阀的控制信号接到控制器的模拟输出端子。
  • 供电电源连接到调节阀驱动模块。

  1.3 控制器逻辑连接

  • 控制器接收温度和流量信号，输出控制信号给调节阀。

建议：如果你不熟悉绘图软件，可以先用Visio或Draw.io画草图，再交给工程师优化。

---

2. 编写PID控制算法（伪代码）

# 假设使用Python伪代码（实际应基于PLC或嵌入式系统）

# 定义参数
Kp_temp = 1.0    # 温度环比例系数
Ki_temp = 0.1    # 积分系数
Kd_temp = 0.05   # 微分系数

Kp_flow = 0.8    # 流量环比例系数
Ki_flow = 0.05   # 积分系数
Kd_flow = 0.02   # 微分系数

# 初始化变量
temp_error = 0
flow_error = 0
temp_integral = 0
flow_integral = 0
temp_derivative = 0
flow_derivative = 0

# 主循环
while True:
    # 获取传感器数据
    temp = read_temperature()     # 读取温度
    flow = read_flow()            # 读取流量

    # 外环：温度控制 → 计算目标流量
    target_temp = 60              # 设定温度
    temp_error = target_temp - temp
    temp_integral += temp_error
    temp_derivative = temp_error - prev_temp_error
    temp_output = Kp_temp * temp_error + Ki_temp * temp_integral + Kd_temp * temp_derivative

    # 根据温度调整目标流量
    target_flow = temp_output * 10  # 假设比例关系

    # 内环：流量控制 → 输出调节阀开度
    flow_error = target_flow - flow
    flow_integral += flow_error
    flow_derivative = flow_error - prev_flow_error
    valve_output = Kp_flow * flow_error + Ki_flow * flow_integral + Kd_flow * flow_derivative

    # 输出控制信号（例如4-20mA）
    set_valve_position(valve_output)

    # 更新历史值
    prev_temp_error = temp_error
    prev_flow_error = flow_error

---

五、注意事项

1. 信号隔离与抗干扰：流量计和调节阀的信号线路应尽量远离强电线路，必要时使用隔离器。
2. PID参数调试：需要通过实验不断调整Kp、Ki、Kd参数，确保系统稳定。
3. 报警与保护机制：加入超限报警、故障诊断等功能，提高系统可靠性。
4. 软件平台选择：如果是PLC系统，可使用TIA Portal、WinCC、Codesys等；如果是嵌入式系统，可使用Arduino、STM32、Raspberry Pi等。

---

六、推荐学习资源

• 书籍：
  • 《自动控制原理》（胡寿松）
  • 《工业自动化系统设计》
• 在线课程：
  • Coursera: "Control of Mobile Robots"
  • edX: "Introduction to Control Systems"
• 软件工具：
  • MATLAB/Simulink（用于仿真PID控制）
  • AutoCAD Electrical（用于电气图纸设计）

---

七、总结

| 步骤 | 内容 | |------|------| | 1 | 明确系统功能需求 | | 2 | 添加流量计与电动调节阀硬件 | | 3 | 修改电气原理图，加入新设备 | | 4 | 编写PID控制算法（双闭环） | | 5 | 调试与优化系统性能 | | 6 | 加入报警与保护机制 |

---

如果你愿意提供当前的电气原理图文件（如PDF、DWG、EDZ等格式），我可以进一步帮你分析如何添加这些组件。也可以为你提供更具体的绘图模板或代码示例。

希望以上内容对你有帮助！如需进一步协助，请随时告知。
