关于#stm32#的问题：RTC闹钟中断

Question

在学习stm32F103C8T6过程中使用RTC闹钟中断的时候一直不能成功进入到中断函数，请大shen来指点！！

#include "stm32f10x.h"                  // Device header
#include "time.h"
#include "Buzzer.h"
#include "Delay.h"

uint16_t RTCTime[] = {2025,7,28,1,13,20};
uint16_t RTCALMTime[] = {2025,7,28,1,13,30};
void MyRTC_SetTime(void);
void SetRTC_ALM(void);


typedef struct
{
    uint16_t year;
    uint8_t mon;
    uint8_t day;
    uint8_t hour;
    uint8_t min;
    uint8_t sec;

}time_date;

void MyRTC_Init(void)
{
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR,ENABLE);
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_BKP,ENABLE);

    PWR_BackupAccessCmd(ENABLE);

//    if(BKP_ReadBackupRegister(BKP_DR1) != 0xA5A5)
//    {
        RCC_LSEConfig(RCC_LSE_ON);


        while(RCC_GetFlagStatus(RCC_FLAG_LSERDY) != SET);

        RCC_RTCCLKConfig(RCC_RTCCLKSource_LSE);
        RCC_RTCCLKCmd(ENABLE);

        RTC_WaitForSynchro();  //等待时钟同步
        RTC_WaitForLastTask(); //等待上一次写入操作完成

        RTC_SetPrescaler(32768-1);
        RTC_WaitForLastTask();

        MyRTC_SetTime();
        RTC_WaitForLastTask();

        SetRTC_ALM();
        RTC_WaitForLastTask();

        NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

        NVIC_InitTypeDef NVIC_InitStructure;
        NVIC_InitStructure.NVIC_IRQChannel = RTCAlarm_IRQn;
        NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
        NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
        NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
        NVIC_Init(&NVIC_InitStructure);
//        BKP_WriteBackupRegister(BKP_DR1,0xA5A5);


//    }
//    else
//    {
//        RTC_WaitForSynchro();  //等待时钟同步
//        RTC_WaitForLastTask(); //等待上一次写入操作完成
//    }
//

}

void MyRTC_SetTime(void)
{
    time_t time_cnt;
    struct tm time_date;

    time_date.tm_year = RTCTime[0] - 1900;
    time_date.tm_mon = RTCTime[1] - 1;
    time_date.tm_mday = RTCTime[2];
    time_date.tm_hour = RTCTime[3];
    time_date.tm_min = RTCTime[4];
    time_date.tm_sec = RTCTime[5];

    time_cnt = mktime(&time_date) - 8*60*60;

    RTC_SetCounter(time_cnt);
    RTC_WaitForLastTask();
}

void MyRTC_ReadTime(void)
{
    time_t time_cnt;
    struct tm time_date;

    time_cnt = RTC_GetCounter() + 8*60*60;

    time_date = *localtime(&time_cnt);

    RTCTime[0] = time_date.tm_year + 1900;
    RTCTime[1] = time_date.tm_mon + 1;
    RTCTime[2] = time_date.tm_mday;
    RTCTime[3] = time_date.tm_hour;
    RTCTime[4] = time_date.tm_min;
    RTCTime[5] = time_date.tm_sec;

}

void SetRTC_ALM(void)
{
    time_t time_alm;
    struct tm time_almdate;

    time_almdate.tm_year = RTCALMTime[0] - 1900;
    time_almdate.tm_mon = RTCALMTime[1] - 1;
    time_almdate.tm_mday = RTCALMTime[2];
    time_almdate.tm_hour = RTCALMTime[3];
    time_almdate.tm_min = RTCALMTime[4];
    time_almdate.tm_sec = RTCALMTime[5];

    time_alm = mktime(&time_almdate) - 8*60*60; // 减去8小时时区差

    RTC_SetAlarm(time_alm);
    RTC_WaitForLastTask();

    RTC_ClearFlag(RTC_FLAG_ALR);

    RTC_ITConfig(RTC_IT_ALR,ENABLE);

}



void RTC_IRQHandler (void)
{
    if(RTC_GetITStatus(RTC_IT_ALR) == SET)
    {
        Buzzer_ON();
        Delay_s(10);
        Buzzer_OFF();
        RTC_ClearITPendingBit(RTC_IT_ALR);
    }
}

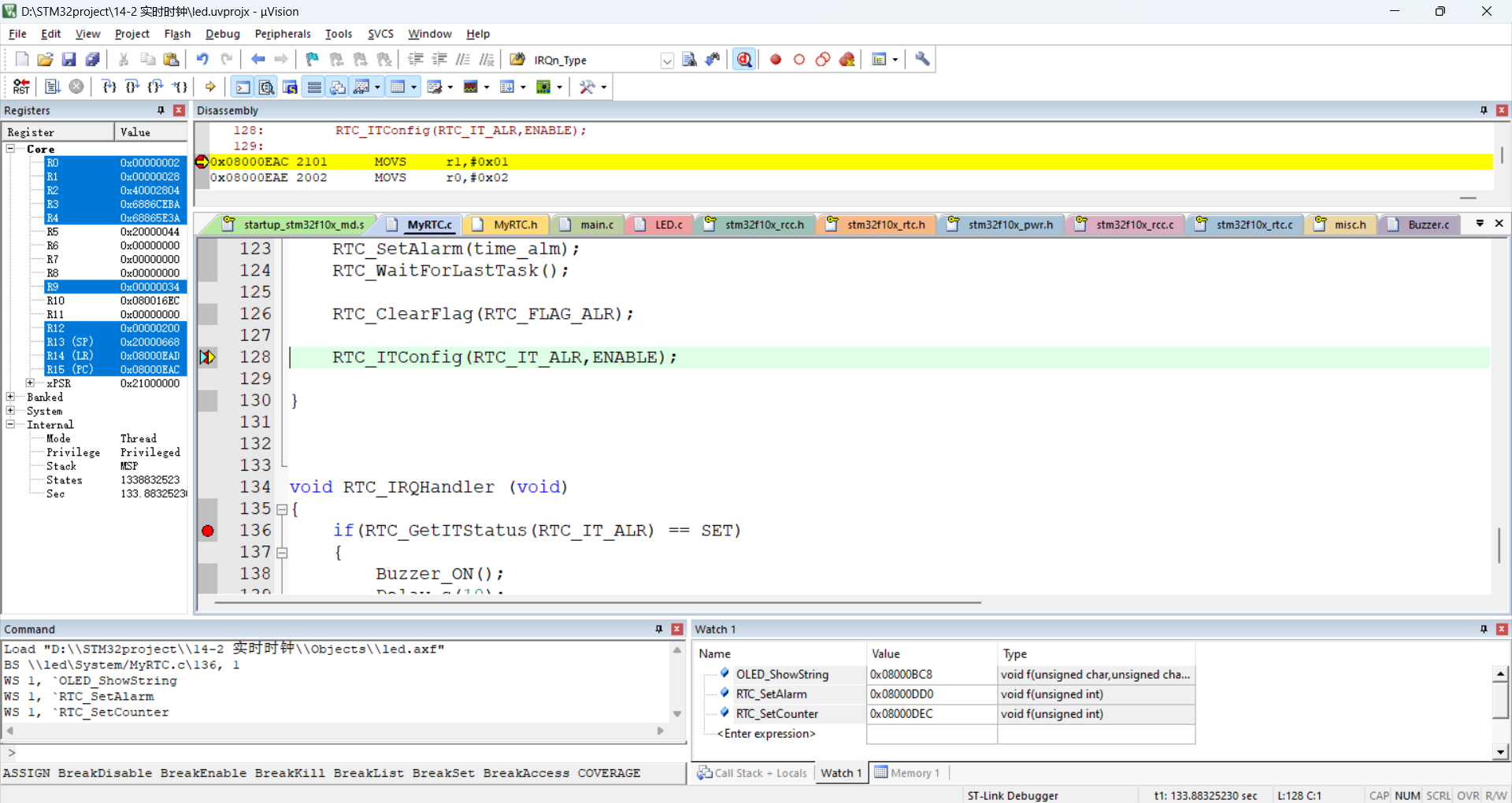

调试的时候中断配置使能和NVIC都配置没问题，但是就是进不去中断函数，RTC_SetAlarm给的值也测试过是没问题的。这个问题已经困扰了我许久了，但一直找不到原因。

Answer 1

让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

如果还有问题，请评论或点击头像私信，如果有帮助到您, 请关注、采纳、点赞

1. 关键点分析：
   - 首先要确保RTC的基本配置正确，包括时钟源选择、分频设置等。
   - 闹钟的配置参数要准确，如闹钟时间的设置。
   - 中断相关的配置，包括使能RTC闹钟中断、配置NVIC等。

2. 解决方案：
   - RTC基本配置：
   ```c
   // 使能PWR和BKP时钟
   RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR | RCC_APB1Periph_BKP, ENABLE);
   // 允许访问后备寄存器
   PWR_BackupAccessCmd(ENABLE);

   // 配置RTC时钟源
   RCC_RTCCLKConfig(RCC_RTCCLKSource_LSE);
   // 使能RTC时钟
   RCC_RTCCLKCmd(ENABLE);

   // 等待RTC寄存器同步
   while (RCC_GetFlagStatus(RCC_FLAG_RTCSYNC) == RESET);

   // 配置RTC预分频器
   RTC_SetPrescaler(32767); // 例如，设置分频系数为32767，使RTC时钟频率为32.768kHz
   - **闹钟配置**：c
   // 设置闹钟时间
   RTC_SetAlarm(RTC_Format_BIN, 12, 0, 0); // 例如，设置为12点整

   // 配置闹钟中断
   RTC_ITConfig(RTC_IT_ALR, ENABLE);
   - **NVIC配置**：c
   NVIC_InitTypeDef NVIC_InitStructure;
   NVIC_InitStructure.NVIC_IRQChannel = RTC_IRQn;
   NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x0F;
   NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x0F;
   NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
   NVIC_Init(&NVIC_InitStructure);
   - **中断函数**：c
   void RTC_IRQHandler(void)
   {
   if (RTC_GetITStatus(RTC_IT_ALR) != RESET)
   {
   // 在此处编写中断处理代码
   // 例如，执行特定任务
   RTC_ClearITPendingBit(RTC_IT_ALR);
   }
   }
   ```
   3. 多种解决方案优缺点：
   - 上述方案：
   - 优点：较为全面地涵盖了RTC闹钟中断的配置步骤，从基本时钟配置到闹钟设置再到中断处理，逻辑清晰，易于理解和调试。
   - 缺点：代码相对较为固定，对于不同的应用场景可能需要进行一些修改，例如闹钟时间的设置方式等。
   - 另一种简化思路：
   - 优点：代码量可能相对较少，配置过程相对简洁。
   - 缺点：可能会忽略一些重要的配置细节，对于初学者来说可能理解起来不够全面，不利于排查问题。
   4. 总结：
   - 要成功实现RTC闹钟中断，需要正确配置RTC的时钟、分频、闹钟时间以及中断相关设置。通过上述步骤，可以逐步排查问题并确保能够正确进入中断函数执行相应操作。

请注意，以上代码基于STM32F10x标准库，具体实现可能需要根据实际硬件和开发环境进行适当调整。同时，不同的开发板和芯片可能在配置上略有差异。

希望以上解答对您有所帮助。如果您有任何疑问，欢迎在评论区提出。
