STM32通过定时器输出多路PWM波形不同步（相关搜索：定时器）

Question

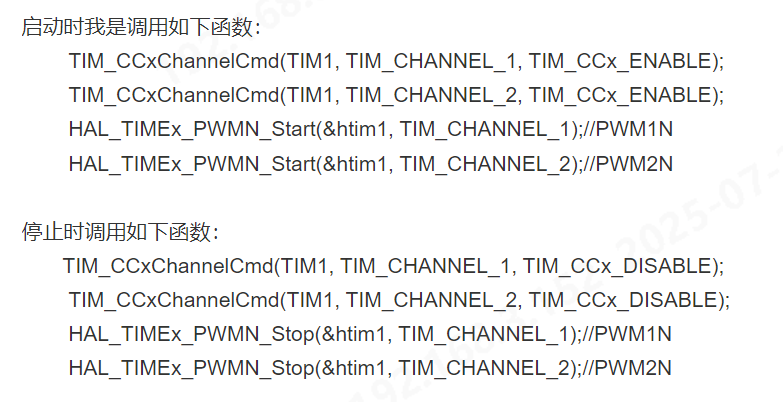

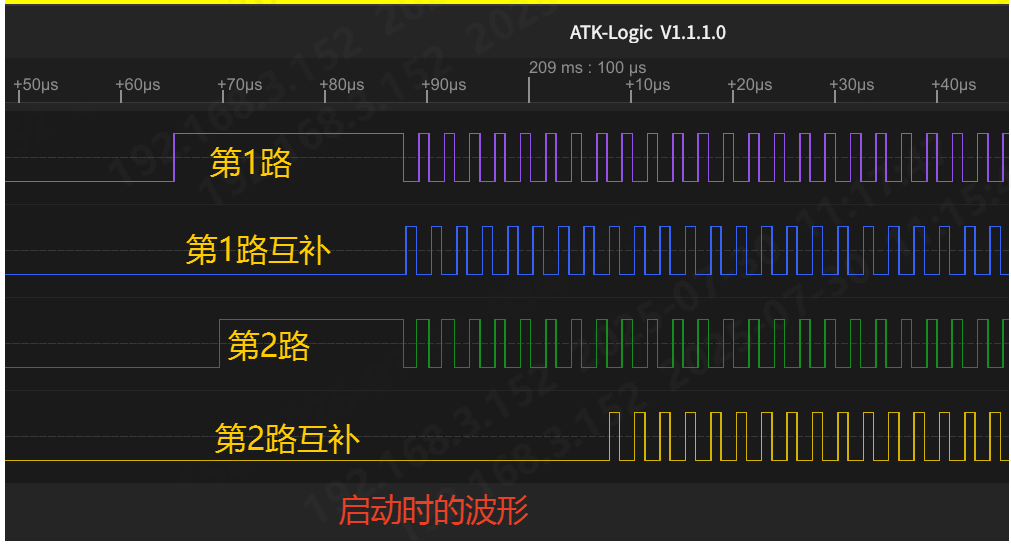

STM32F103通过定时器1产生2路互补的PWM波形，并通过定时器2定时的开关，用逻辑分析仪查看波形，发现记录波形并没有同步，尤其是第2组的互补波形滞后，如图：

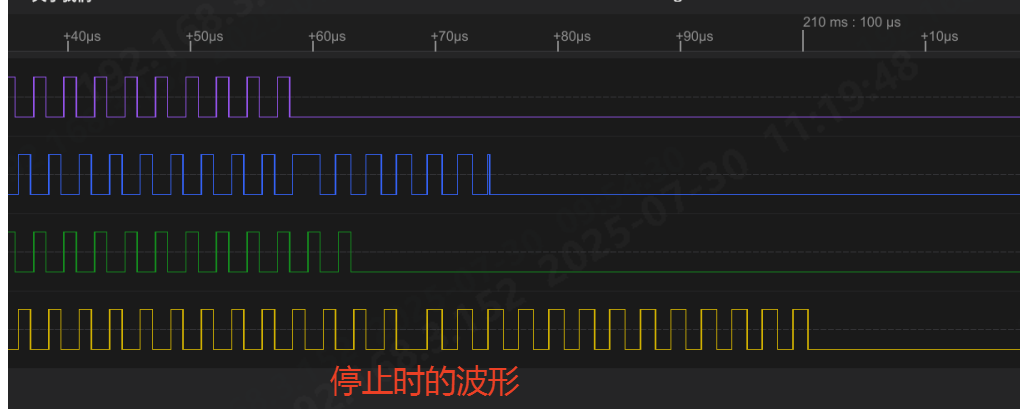

请教大家，看看这个是什么原因导致的波形延迟呢？

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

STM32F103系列MCU通过定时器输出多路PWM波形时，不同步的问题是比较常见的问题，尤其是在使用多个定时器（如定时器1和定时器2）进行协同控制时。你提到“定时器1产生2路互补的PWM波形，并通过定时器2定时的开关”，并且发现“第2组的互补波形滞后”，这说明存在定时器之间的时间同步问题。

---

✅ 一、可能的原因分析

1. 定时器之间没有同步机制

   • 定时器1和定时器2是独立工作的，如果没有配置主从模式或同步信号，它们的计数器是不同步的。
   • 这会导致即使两个定时器设置的频率相同，但实际运行时由于初始化顺序、中断处理等因素，出现时间偏移。

2. 定时器初始化顺序影响

   • 如果先初始化了定时器2，再初始化定时器1，那么两者在启动时可能会有微小的时间差，导致波形不一致。

3. 中断优先级冲突

   • 如果定时器1和定时器2都使用了中断服务函数，而中断优先级设置不当，可能导致某些定时器的更新事件被延迟处理，从而造成波形失真或滞后。

4. 互补PWM的死区时间设置问题

   • 互补PWM通常需要设置死区时间来防止上下桥臂同时导通，但如果死区时间设置不合理，也可能导致波形不对称或滞后。

5. 逻辑分析仪采样精度不足

   • 如果使用的逻辑分析仪采样率不够高，或者触发条件设置不当，也可能会误判波形是否“不同步”。

---

✅ 二、解决方案

1. 使用定时器同步功能（主从模式）

• 在STM32中，可以通过主从模式让多个定时器共享同一个时基，确保它们的计数器是同步的。

示例代码：配置定时器1为主定时器，定时器2为从定时器

// 定时器1作为主定时器
TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
TIM_OCInitTypeDef TIM_OCStructure;

// 配置定时器1
TIM_TimeBaseStructure.TIM_Prescaler = 71;      // 假设系统时钟为72MHz，则1MHz
TIM_TimeBaseStructure.TIM_Period = 999;        // 1kHz PWM频率
TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;
TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1;
TIM_TimeBaseInit(TIM1, &TIM_TimeBaseStructure);

// 配置PWM通道1和2（互补）
TIM_OCStructure.TIM_OCMode = TIM_OCMode_PWM1;
TIM_OCStructure.TIM_OutputState = TIM_OutputState_Enable;
TIM_OCStructure.TIM_Pulse = 500;               // 占空比50%
TIM_OCStructure.TIM_OCPolarity = TIM_OCPolarity_High;
TIM_OCStructure.TIM_OCIdleState = TIM_OCIdleState_Reset;

TIM_OC1Init(TIM1, &TIM_OCStructure);
TIM_OC2Init(TIM1, &TIM_OCStructure);

// 启用互补通道（需要配置GPIO）
TIM_BreakInputConfig(TIM1, TIM_BreakInput_Disable); // 根据需要启用死区
TIM_Cmd(TIM1, ENABLE);

// 定时器2作为从定时器
TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure2;

TIM_TimeBaseStructure2.TIM_Prescaler = 71;
TIM_TimeBaseStructure2.TIM_Period = 999;
TIM_TimeBaseStructure2.TIM_CounterMode = TIM_CounterMode_Up;
TIM_TimeBaseStructure2.TIM_ClockDivision = TIM_CKD_DIV1;

// 设置定时器2为从模式，与定时器1同步
TIM_SlaveConfigTypeDef TIM_SlaveConfig;

TIM_SlaveConfig.SlaveMode = TIM_SlaveMode_External1;
TIM_SlaveConfig.InputTrigger = TIM_TS_ITR0;    // 使用定时器1的TRGO作为触发源
TIM_SlaveConfig.ClockSource = TIM_CLOCKSOURCE_INTERNAL;

TIM_SlaveConfig(TIM2, &TIM_SlaveConfig);

TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure2);
TIM_Cmd(TIM2, ENABLE);

注意： 上述代码仅为示例，具体引脚配置和死区时间需根据实际硬件设计调整。

---

2. 统一定时器初始化顺序

• 先初始化主定时器（如TIM1），再初始化从定时器（如TIM2），以确保它们在启动时是同步的。

---

3. 检查中断优先级设置

• 确保定时器1和定时器2的中断优先级设置合理，避免因为中断抢占导致波形延迟。

NVIC_InitTypeDef NVIC_InitStructure;

NVIC_InitStructure.NVIC_IRQChannel = TIM1_UP_IRQn;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
NVIC_Init(&NVIC_InitStructure);

NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;  // 低于TIM1
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;
NVIC_Init(&NVIC_InitStructure);

---

4. 合理设置互补PWM的死区时间

• 互补PWM的死区时间应根据MOSFET或IGBT的开关特性进行设置，避免因死区过短或过长导致波形异常。

// 设置死区时间（例如5μs）
TIM DeadTime = 5000; // 假设时钟为1MHz
TIM_OCStruct.TIM_OCDeadTime = DeadTime;

---

5. 使用逻辑分析仪时注意触发设置

• 确保逻辑分析仪的触发方式正确，比如选择边沿触发或特定信号触发，避免因采样率不足导致波形显示不准确。

---

✅ 三、总结

| 问题原因 | 解决方案 | |----------|-----------| | 定时器之间未同步 | 使用主从模式，配置同步信号 | | 初始化顺序问题 | 先初始化主定时器，再初始化从定时器 | | 中断优先级冲突 | 设置合理的中断优先级 | | 死区时间设置不当 | 根据硬件特性合理设置死区时间 | | 逻辑分析仪采样误差 | 检查触发设置和采样率 |

---

如果你能提供具体的代码片段或波形图，我可以进一步帮你定位问题所在。
