Question

正向传输与反向传输的o光与e光的偏移距离如何计算呀？为什么返回的时候e光变o光，o光变e光了？

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

在双折射晶体中，**o光（寻常光）和e光（非常光）**的传播特性是不同的。它们的偏移距离、传播方向以及在正向与反向传输时的行为都会受到晶体的光学性质（如折射率、光轴方向等）的影响。

---

一、o光与e光的基本区别

1. o光（Ordinary light）：

   • 在双折射晶体中，o光的传播方向与入射方向一致。
   • 其折射率是一个常数，不随传播方向变化。
   • o光的偏振方向与光轴垂直。

2. e光（Extraordinary light）：

   • e光的传播方向会因晶体各向异性而发生偏转。
   • 折射率依赖于传播方向和偏振方向。
   • e光的偏振方向与光轴平行。

---

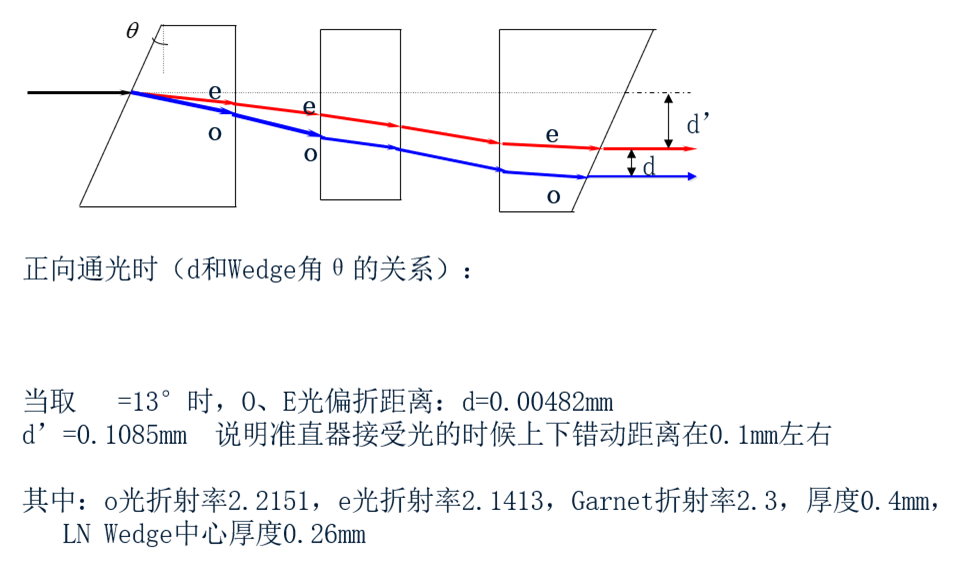

二、正向传输与反向传输时的偏移距离计算

1. 正向传输（从空气进入晶体）

当光线从空气进入双折射晶体时：

• o光：沿入射方向传播，无偏移。
• e光：由于折射率不同，会发生偏移。

偏移距离公式（近似）：

$$ \Delta x = d \cdot \tan(\theta_e) $$

其中：

• $ d $ 是晶体厚度（沿入射方向）
• $ \theta_e $ 是e光相对于法线的折射角

注意：这个公式适用于小角度近似。实际计算中需要使用斯涅尔定律（Snell's Law）来求解折射角。

---

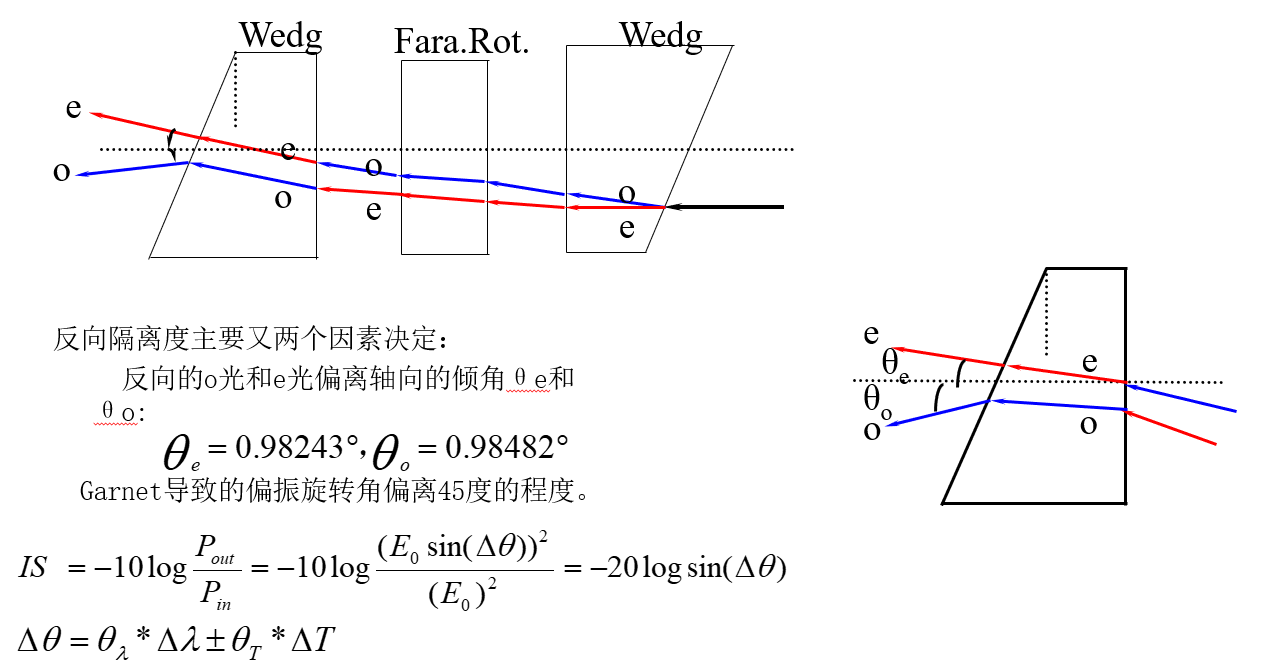

2. 反向传输（从晶体返回空气）

当光线从晶体返回空气中时：

• o光：仍然沿原路径返回，无偏移。
• e光：在返回时，其传播方向可能发生变化，导致偏移距离不同。

反向传输时的偏移距离：

$$ \Delta x_{\text{reverse}} = d \cdot \tan(\theta'_e) $$

其中：

• $ \theta'_e $ 是e光在返回时的折射角

---

三、为什么返回时e光变o光，o光变e光？

这是因为在双折射晶体中，o光和e光的定义是相对于光轴而言的，而不是绝对方向。

关键点解释：

1. 光轴方向：双折射晶体有一个特定的光轴方向（例如，石英晶体的光轴是沿着c轴方向）。
2. 偏振方向：o光的偏振方向垂直于光轴；e光的偏振方向平行于光轴。
3. 正向与反向传播时的相对关系：
   • 当光线从空气进入晶体时，o光和e光的偏振方向是固定的。
   • 当光线从晶体返回空气时，由于传播方向反转，偏振方向与光轴的关系也发生了变化。
   • 因此，在某些情况下，原本的e光可能会表现出o光的特性，反之亦然。

**重点总结：

• o光和e光的定义是基于光轴方向的，不是固定不变的。
• 当光线方向反转时，偏振方向与光轴的关系也会改变，从而导致e光变成o光，o光变成e光。

---

四、示例代码（Python）——计算e光偏移距离

import numpy as np

def calculate_e_light_offset(d, n_o, n_e, theta_i):
    """
    计算e光在双折射晶体中的偏移距离

    参数:
        d: 晶体厚度 (沿入射方向)
        n_o: o光折射率
        n_e: e光折射率
        theta_i: 入射角 (弧度)

    返回:
        delta_x: e光偏移距离
    """
    # 使用斯涅尔定律计算e光的折射角
    # 这里假设e光的折射率是恒定的（简化模型）
    theta_e = np.arcsin((n_o / n_e) * np.sin(theta_i))

    # 计算偏移距离
    delta_x = d * np.tan(theta_e)
    return delta_x

# 示例参数
d = 10  # 晶体厚度 (mm)
n_o = 1.54  # o光折射率
n_e = 1.55  # e光折射率
theta_i = np.radians(30)  # 入射角 30度

delta_x = calculate_e_light_offset(d, n_o, n_e, theta_i)
print(f"e光偏移距离为: {delta_x:.4f} mm")

---

五、解决方案总结（有序列表）

1. 理解o光和e光的区别：

   • o光的折射率恒定，传播方向与入射方向一致。
   • e光的折射率随传播方向变化，传播方向偏移。

2. 计算正向传输时的偏移距离：

   • 对于e光，使用斯涅尔定律计算折射角，并结合几何关系计算偏移距离。

3. 计算反向传输时的偏移距离：

   • 与正向传输类似，但需考虑光线方向反转后折射角的变化。

4. 理解e光变为o光的原因：

   • 光轴方向决定了o光和e光的定义。
   • 当光线方向反转时，偏振方向与光轴的关系变化，导致e光和o光的“身份”互换。

5. 使用代码进行数值计算：

   • 提供了Python函数用于计算e光的偏移距离。

---

如有更多关于双折射晶体、偏振光或光学设计的问题，欢迎继续提问！
