开关量输入输出模块输入端短接闭合问题

Question

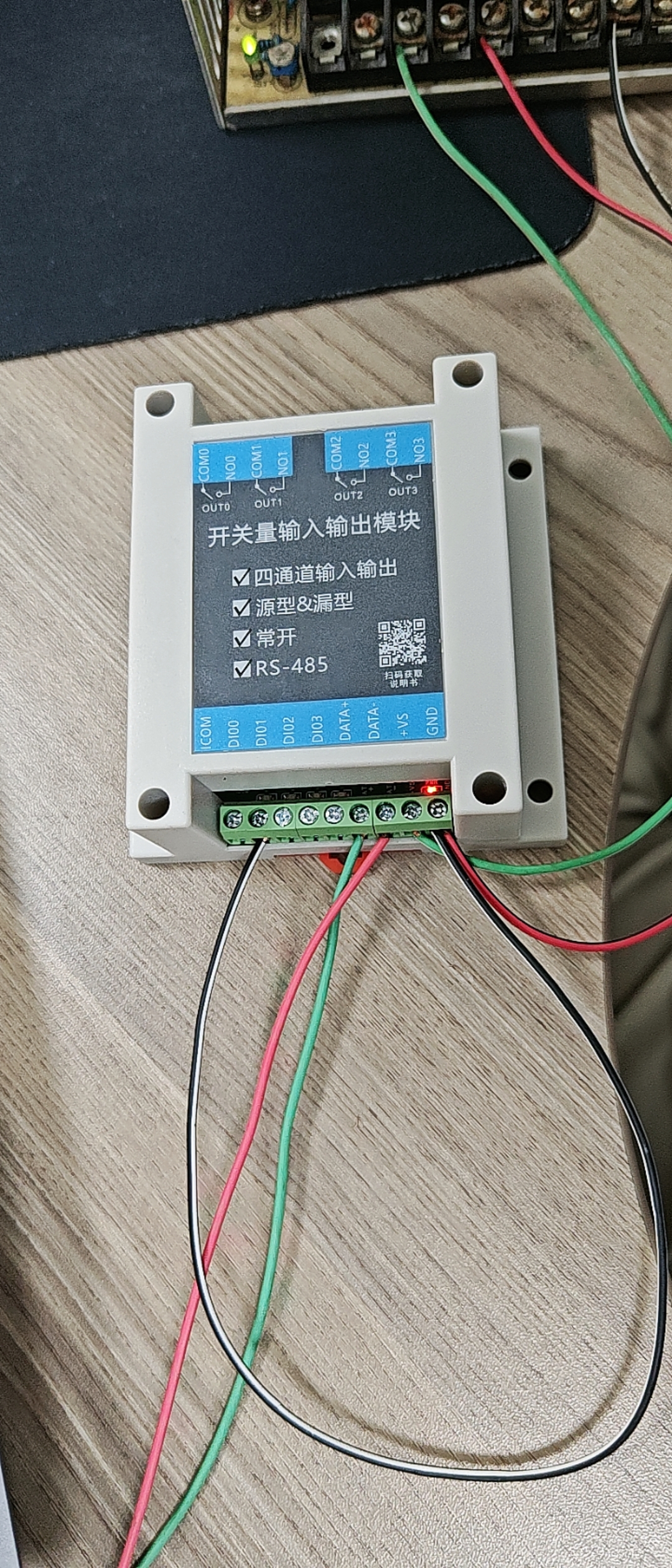

如图所示的开关量输入输出模块，已经和24V电源的正负极，以及USB-485转换器的AB端正确连接，我将模块的DI0与GND端进行短接，DI0并没有任何反应，要怎么接线能实现DI0常闭呢

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

根据您的描述，您使用的是一个开关量输入输出模块，并且已经正确连接了 24V电源的正负极 和 USB-485转换器的AB端。但您将 DI0 与 GND 短接 后，DI0 没有任何反应，这表明您的接线方式可能不正确，或者模块的逻辑设置有误。

---

✅ 问题分析

1. 开关量输入模块的工作原理

   • 开关量输入（DI）通常是高电平或低电平信号。
   • 如果 DI0 接 GND，则表示“低电平”（即“闭合”状态），应触发输入信号。
   • 如果没有反应，说明：
     • 接线错误
     • 模块未正确配置为“常闭”模式
     • 电源或通信异常

2. 可能的问题原因

   • 接线错误：DI0 应连接到 GND 或 VCC（取决于模块逻辑）
   • 模块配置问题：是否需要通过软件设置 DI0 为“常闭”？
   • 通信故障：USB-485 转换器是否正常工作？

---

🔧 解决方案（按步骤）

1. 确认模块的输入逻辑类型

   • 有些模块是 NPN 型（低电平有效），即当 DI0 接 GND 时为“闭合”；
   • 有些模块是 PNP 型（高电平有效），即当 DI0 接 VCC 时为“闭合”。

   重点：请查看模块的 datasheet 或说明书，确认其输入逻辑类型。

2. 检查接线方式（推荐方式）

   • 如果模块是 NPN 型（低电平有效）：
     • 将 DI0 接 GND，此时为“闭合”状态。
     • 此时应能检测到输入信号。
   • 如果模块是 PNP 型（高电平有效）：
     • 将 DI0 接 VCC（24V），此时为“闭合”状态。
     • 若接 GND 则为“断开”。

   重点：确保你接的是正确的电压（24V 或 GND）！

3. 使用外部电阻模拟常闭状态（可选）

   • 如果模块支持，可以通过在 DI0 和 GND 之间接入一个电阻（例如 1kΩ）来模拟常闭。
   • 这种方式适用于某些模块要求必须有负载才能检测信号。

4. 检查 USB-485 转换器和通信设置

   • 使用串口调试工具（如 XCOM、Putty）确认模块是否能被识别。
   • 确认波特率、数据位、停止位等参数是否与模块一致。
   • 如果无法通信，可能是模块损坏或驱动问题。

5. 检查电源供电情况

   • 确保 24V 电源稳定，模块供电正常。
   • 可以用万用表测量模块的电源引脚，看是否有 24V 输入。

6. 修改代码（示例）

   如果您使用的是某种编程语言控制模块（如 Python 或 C++），可以参考以下伪代码：

   # 示例：读取 DI0 的状态
   di0_value = read_di(0)  # 读取 DI0 的值
   if di0_value == 0:      # 如果是低电平（GND）
       print("DI0 is closed (active)")
   else:
       print("DI0 is open")


   重点：根据模块的逻辑类型，判断高低电平的意义。

---

🛠️ 最终建议

| 步骤 | 操作 | |------|------| | 1 | 查阅模块的 技术手册，确认其输入逻辑类型（NPN/PPN） | | 2 | 根据逻辑类型，将 DI0 接 GND 或 VCC | | 3 | 使用万用表测试模块的输入引脚电压，确保接线正确 | | 4 | 检查 USB-485 转换器是否正常工作 | | 5 | 如果仍无反应，尝试更换模块进行测试 |

---

📌 总结

• DI0 没有反应的原因可能是：接线错误、模块逻辑设置错误、通信故障或电源问题。
• 实现 DI0 常闭的方法取决于模块的类型（NPN/PPN）。
• 重点：务必先确认模块的输入逻辑类型，再进行接线操作。

如果您能提供模块型号或更详细的电路图，我可以为您提供更精确的接线建议。
