放大电路仿真图，已设计好图求指导

Question

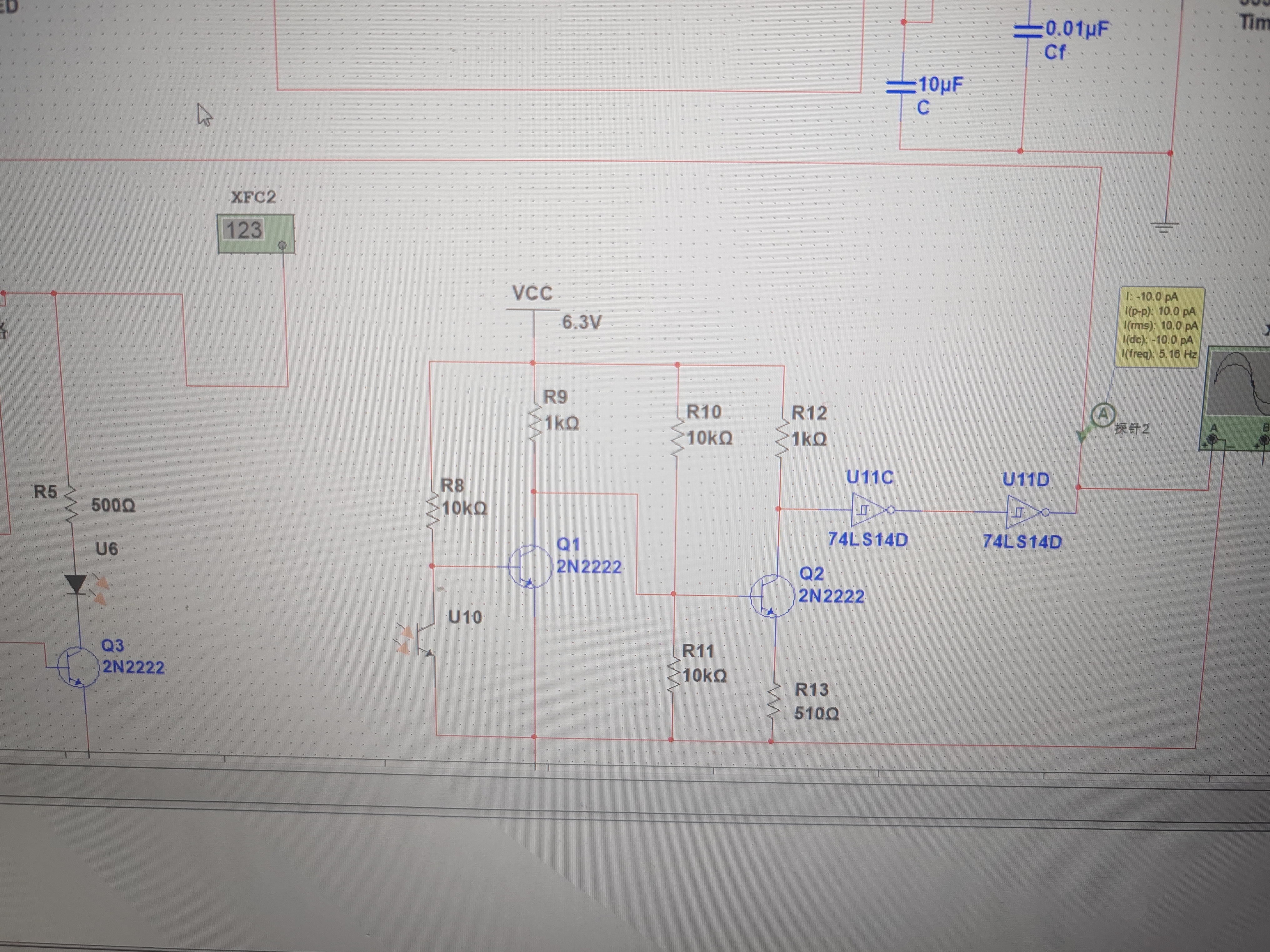

不能删除任何电阻，不能改电源电压6.3伏，只能改电阻阻值，如何解决三极管Q1上电CE极短路，不上电不短路问题。U11C和U11D是整形电路，解决U11D输出电流只有-10pA无法驱动74HC160的CLK问题。

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

针对你提出的问题，我们分两个部分进行详细分析和解决方案设计：

---

一、三极管Q1上电CE极短路问题

问题描述：

• Q1 在上电时CE极出现短路，但断电后恢复正常。
• 原因可能包括：
  • Q1的基极偏置电流过大，导致Q1进入饱和状态（CE极电压接近0V）。
  • Q1的工作点设置不当，导致在上电瞬间被意外导通。
  • 电源电压为6.3V，不能更改；不能删除任何电阻，只能调整电阻阻值。

解决方案：

1. 调整基极偏置电阻R1或R2，降低Q1的基极电流，防止其过早导通。

重点：通过调整基极电阻R1/R2来控制Q1的导通程度。

• 建议步骤：
  1. 检查当前R1和R2的阻值，确定是否过大或过小。
  2. 如果R1（连接到基极）太小，会导致基极电流过大，使Q1提前导通。
  3. 增加R1的阻值，减少基极电流，从而避免Q1在上电瞬间被误触发。
  4. 可以尝试将R1从原来的1kΩ增加到2.2kΩ~4.7kΩ，观察Q1是否仍短路。
  5. 如果仍然有问题，可以考虑增加R2（连接到发射极），进一步限制Q1的导通电流。

示例代码/修改建议（假设原电路中R1=1kΩ）：

// 修改前
R1 = 1kΩ

// 修改后
R1 = 4.7kΩ

2. 添加旁路电容C1（可选）

• 在Q1的基极与地之间并联一个小容量电容（如0.1μF），可以滤除上电瞬间的瞬态电流，避免Q1误触发。

注意： 这是一个辅助手段，不能替代调整电阻。

---

二、U11D输出电流只有-10pA无法驱动74HC160的CLK问题

问题描述：

• U11D 是整形电路的一部分，但其输出电流只有-10pA，远小于74HC160所需的驱动电流（通常要求至少几十毫安）。
• 不能更改电源电压（6.3V），也不能删除任何电阻，只能调整电阻阻值。

解决方案：

1. 检查U11D的输入信号是否正常

• 确保U11D的输入信号是有效的方波或脉冲信号，否则其输出可能不稳定。
• 使用示波器检测U11D的输入端是否有信号，确认其工作状态。

2. 在U11D输出端加接缓冲器或驱动器

• 虽然不能更改电源电压，但可以通过外接晶体管或MOSFET来增强驱动能力。

推荐方案：使用NPN三极管（如9013）作为射极跟随器，增强输出电流。

重点：通过外部三极管放大电流，解决驱动不足问题。

3. 具体实现方式（电路图建议）

• 将U11D的输出接到三极管的基极，三极管的集电极接+6.3V，发射极接到74HC160的CLK引脚。
• 在基极加一个限流电阻（如1kΩ），防止三极管过载。

示例电路连接：

U11D OUT → R3 (1kΩ) → Q2 (9013) Base
Q2 Collector → +6.3V
Q2 Emitter → CLK of 74HC160

代码/参数建议：

// 建议参数
R3 = 1kΩ
Q2 = 9013 (NPN)

4. 若无空间加装三极管，可尝试调整U11D的负载电阻

• 如果U11D的输出直接连接到74HC160的CLK，且无法加装三极管，可以尝试减小负载电阻（如从10kΩ改为1kΩ），提高输出电流。
• 但要注意：不能改变电源电压，所以需确保该操作不会导致U11D过载。

---

三、总结解决方案（有序列表）

1. 调整Q1的基极电阻（R1/R2），增大阻值以降低基极电流，防止Q1在上电时误导通。

   • 示例：将R1从1kΩ增加至4.7kΩ。

2. 在Q1基极与地之间并联一个小电容（如0.1μF），滤除上电瞬态干扰。

3. 在U11D输出端接入NPN三极管（如9013），作为射极跟随器，提升输出电流。

   • 推荐连接：U11D OUT → R3(1kΩ) → Q2 Base → Q2 Emitter → CLK of 74HC160。

4. 若无法加装三极管，可尝试调整U11D的负载电阻，以提高输出电流（需谨慎操作）。

---

如果你能提供具体的电路图或现有元件参数，我可以进一步优化建议。希望以上方案对你有帮助！
