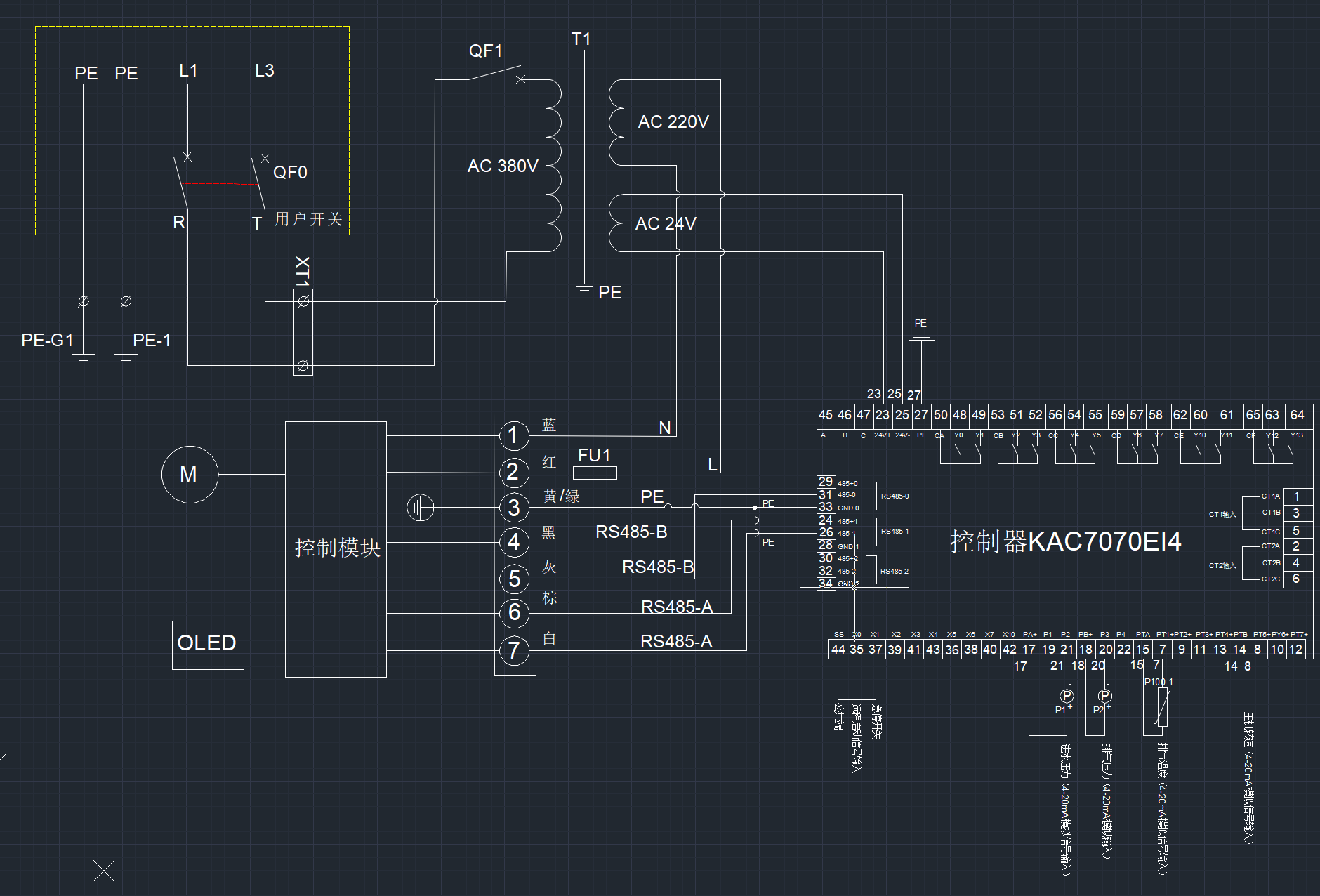

通过一份控制器的电气原理图绘制出对应的功能表

怎么通过一份控制器的电气原理图得到对应的功能表。最好能先给我解释一下什么是功能表,一般是用在什么地方的,作用是什么,要绘制一份功能表需要包含哪些基本的要素?谢谢


  • 写回答

4条回答 默认 最新

  • 檀越@新空间 2025-08-02 14:32
    关注

    下午好🌅🌅🌅
    本答案参考通义千问

    当然可以!下面我将详细解释什么是功能表,它的用途、适用场景以及如何通过一份控制器的电气原理图绘制出对应的功能表。


    一、什么是功能表?

    功能表(Function Table) 是一种用于描述系统或设备在不同输入条件下输出行为的表格。它通常以逻辑方式展示系统的控制逻辑,是控制系统设计和调试的重要工具。

    功能表的主要作用包括:

    1. 清晰表达控制逻辑:让工程师能够快速理解设备的工作流程。
    2. 便于编程实现:在PLC(可编程逻辑控制器)中,功能表常用于编写梯形图或顺序控制程序。
    3. 辅助故障排查:当系统出现异常时,可以根据功能表判断问题所在。
    4. 提高系统可维护性:为后续的升级、维护提供依据。

    二、功能表一般用在什么地方?

    功能表广泛应用于以下领域:

    • 工业自动化:如生产线控制、机械臂控制等。
    • PLC编程:用于编写顺序控制逻辑。
    • 继电器控制电路分析:帮助理解继电器之间的联动关系。
    • 嵌入式系统设计:用于描述传感器与执行器之间的逻辑关系。
    • 教学与培训:作为教学工具帮助学生理解控制逻辑。

    三、绘制功能表需要包含哪些基本要素?

    一个完整的功能表应包含以下内容:

    1. 输入信号(Inputs)

      • 如按钮、开关、传感器信号等。
      • 每个输入信号的状态(ON/OFF 或 0/1)。
    2. 输出信号(Outputs)

      • 如电机、指示灯、电磁阀等。
      • 根据输入状态,输出信号的响应情况。
    3. 控制条件(Conditions)

      • 输入信号组合所触发的特定动作。
    4. 状态转移(State Transitions)

      • 如果是顺序控制(如步进控制),需标明各状态之间的转换条件。
    5. 时间延迟(Optional)

      • 有些系统需要考虑延时动作(如定时器)。
    6. 注释说明(Optional)

      • 对某些特殊逻辑进行说明。

    四、如何通过电气原理图绘制功能表?

    步骤 1:识别所有输入和输出信号

    从电气原理图中找出所有的输入元件(如按钮、限位开关、传感器)和输出元件(如接触器、指示灯、电磁阀)。

    示例:

    • 输入:启动按钮(SB1)、停止按钮(SB2)、温度传感器(T1)
    • 输出:电机(M1)、报警灯(HL1)

    步骤 2:分析控制逻辑关系

    查看电气原理图中的接线方式,确定每个输入对输出的影响。例如:

    • 当 SB1 闭合时,M1 得电运行;
    • 当 T1 达到设定值时,HL1 报警。

    步骤 3:建立功能表结构

    根据输入和输出的关系,构建一个表格。通常格式如下:

    | 输入1 | 输入2 | ... | 输出1 | 输出2 | ... | 功能说明 | |-------|-------|-----|--------|--------|-----|----------| | ON | OFF | ... | ON | OFF | ... | 启动电机 | | OFF | ON | ... | OFF | ON | ... | 停止电机 |


    步骤 4:填写每一行的逻辑状态

    逐条分析输入组合,并写出对应的输出结果。

    示例(简化版):

    | SB1 | SB2 | M1 | HL1 | 功能说明 | |-----|-----|----|-----|------------------| | ON | OFF | ON | OFF | 启动电机 | | OFF | ON | OFF| ON | 停止电机并报警 | | OFF | OFF | OFF| OFF | 初始状态 |


    五、功能表的应用示例(代码形式)

    如果你是在使用 PLC 进行编程,功能表可以用类似以下的结构表示(以梯形图为例):

    |---[SB1]----(M1)----|
    |                   |
    |---[SB2]----(M1)----|
    |                   |
    |---[T1]----(HL1)----|


    或者在结构化文本(ST)中表示为:

    IF SB1 THEN
        M1 := TRUE;
    ELSE
        M1 := FALSE;
    END_IF;

    IF SB2 THEN
        M1 := FALSE;
    END_IF;

    IF T1 THEN
        HL1 := TRUE;
    ELSE
        HL1 := FALSE;
    END_IF;


    六、总结

    ✅ 功能表的核心要点:

    1. 输入与输出的对应关系
    2. 逻辑条件的清晰表达
    3. 适用于多种控制系统(PLC、继电器、嵌入式系统等)
    4. 有助于系统设计、调试与维护

    ✅ 绘制功能表的关键步骤:

    1. 从电气原理图中提取输入和输出信号;
    2. 分析它们之间的逻辑关系;
    3. 构建表格并填写每种状态下的输出结果;
    4. 可选地添加时间延迟或状态转移信息。

    如果你有具体的电气原理图,我可以帮你进一步分析并生成对应的功能表。欢迎提供图纸或相关细节!
