帮我看看这个NE555Z组成的电路是否有问题？

Question

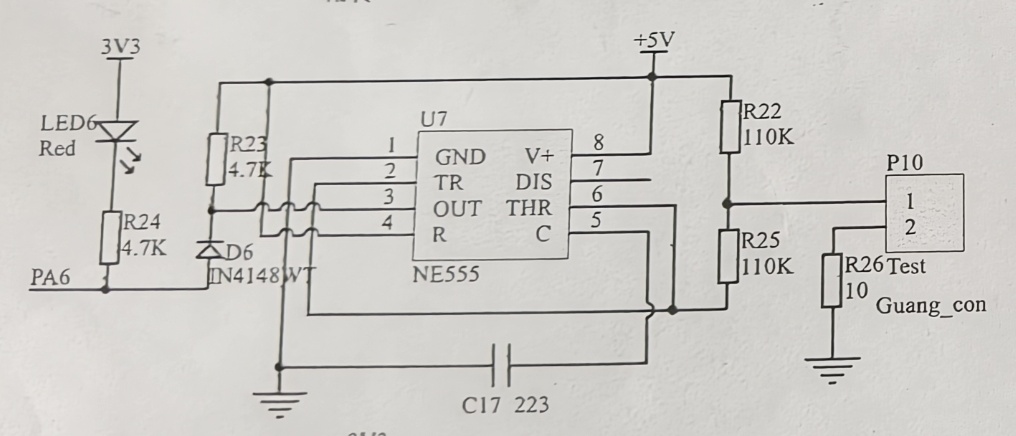

输入端是一个光敏电阻。嗯，就是白天黑夜，然后组织发生变化。然后输出端直接连接单片机，然后输出一个高低电平。看这个电路是否有问题？
为什么输出端需要两个上拉电阻？上拉电压还不一样。两个上拉，中间还有一个二极管儿。这个二极管不会影响单片机输入端的电平吗？我记得二极管有单向导电性。

Answer 1

让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

如果还有问题，请评论或点击头像私信，如果有帮助到您, 请关注、采纳、点赞

1. 关键点分析：
   - 首先要考虑NE555Z芯片的工作原理以及其与光敏电阻组成电路的合理性。
   - 光敏电阻阻值随光照变化，需要通过NE555Z将这种电阻变化转换为合适的高低电平输出给单片机。
   - 还要关注电平转换是否符合单片机的输入要求，以及电路的稳定性和可靠性。
2. 解决方案：
   - 假设光敏电阻连接到NE555Z的某个输入引脚（比如2脚触发引脚），当光照变化时，光敏电阻阻值改变，从而改变2脚的电压。
   - 例如，白天光敏电阻阻值低，2脚电压低，当2脚电压低于1/3Vcc时，NE555Z的输出状态会改变。
   - 以一个简单的基于NE555Z的单稳态触发电路为例（这里用于检测光照变化），电路连接如下：
   • 光敏电阻Rp一端接Vcc，另一端接NE555Z的2脚，2脚再通过一个电阻R1接地。
   • NE555Z的3脚为输出端，直接连接到单片机的输入引脚。
   • NE555Z的4脚（复位引脚）接高电平（Vcc），5脚（控制电压引脚）通过一个电容C1接地。
   • 6脚（阈值引脚）通过一个电阻R2与2脚相连，同时6脚通过一个电容C2接地。
   • 7脚（放电引脚）通过一个电阻R3连接到Vcc，然后通过一个电容C3接地，7脚还通过一个二极管D1连接到3脚（当3脚为高电平时，D1截止，电容C3充电；当3脚为低电平时，D1导通，C3放电）。
   • 当白天光照强，光敏电阻Rp阻值低，2脚电压低，NE555Z输出低电平。当黑夜光照弱，Rp阻值高，2脚电压升高，当超过2/3Vcc时，3脚输出高电平。
   • 代码示例（假设使用C语言，以51单片机为例）：

#include <reg51.h>

sbit input = P3^2; // 假设NE555Z输出连接到P3.2

void main()
{
    while(1)
    {
        if(input == 1) // 检测到高电平，说明是黑夜
        {
            // 执行黑夜相关操作
        }
        else // 检测到低电平，说明是白天
        {
            // 执行白天相关操作
        }
    }
}

1. 方案优缺点：
   - 优点：
   • 电路简单，易于实现。
   • NE555Z是经典芯片，资料丰富，容易调试。
   • 可以通过调整电阻电容参数来适应不同的光敏电阻特性。
   • 缺点：
   • 精度相对有限，对于光照变化的检测可能不够精确。
   • 抗干扰能力相对较弱，容易受到外界噪声影响。
2. 总结：
   - 该电路理论上可以实现将光敏电阻阻值变化转换为高低电平输出给单片机。通过合理连接NE555Z和光敏电阻，并配置适当的外围电阻电容，可以达到检测白天黑夜的目的。但实际应用中可能需要根据具体的光敏电阻特性和环境要求对电路参数进行微调，以确保稳定可靠地工作。

希望以上解答对您有所帮助。如果您有任何疑问，欢迎在评论区提出。
