HFSS与ADS联合仿真时出现的问题

Question

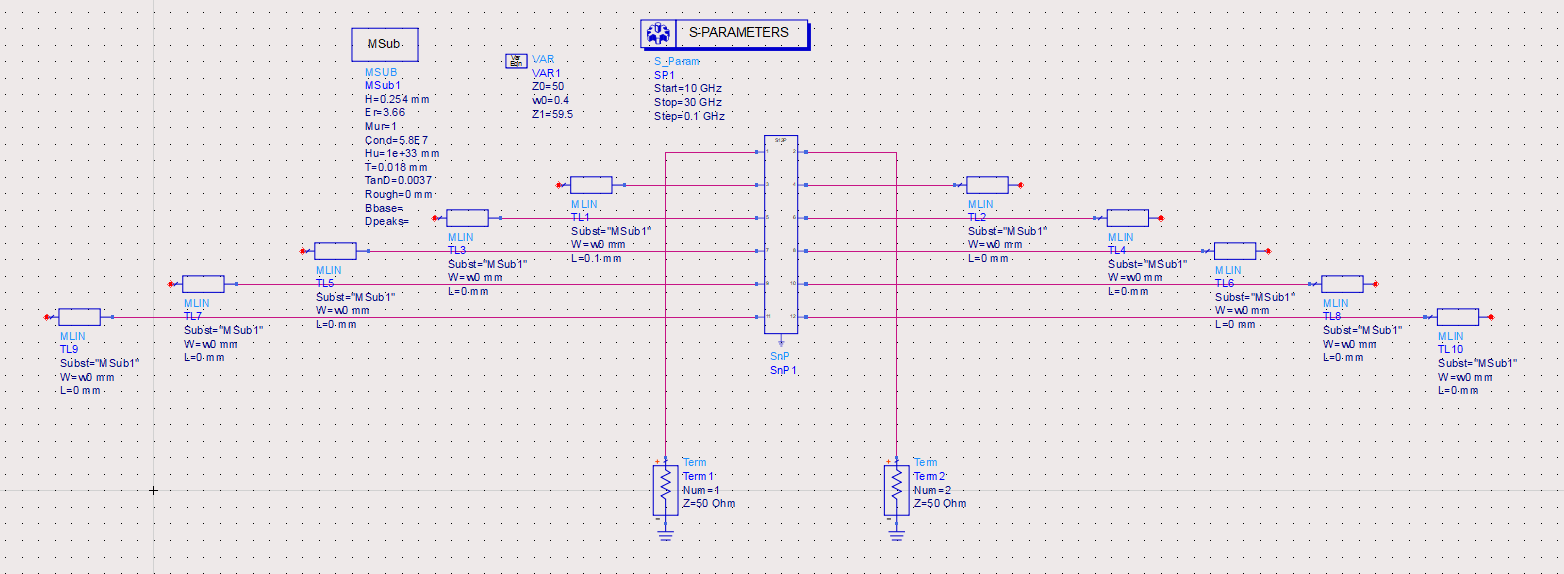

目标是仿真一个ku波段的发夹型微带带通滤波器，在HFSS建模后导出snp文件，将其导入ADS后在设置的端口添加额外长度的微带线再重新仿真时发现无论怎么修改微带线长度都和最初的结果一样，想请问一下各位佬到底是什么原因。（注：我是在空气墙内部发夹U型结构的两头加的集总端口，并想增加其长度进行调试。而且自己在HFSS里随便改一改长度影响都很大）

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

在使用 HFSS 与 ADS 联合仿真时，出现“无论怎么修改微带线长度都和最初结果一样”的问题，可能涉及多个方面的原因。下面我将从 原理分析、操作步骤、常见错误及解决方案 等角度进行详细说明，并提供 重点部分加粗 和 有序列表的解决方案。

---

一、问题分析

你描述的是：

• 在 HFSS 中设计了一个 Ku波段发夹型微带带通滤波器；
• 导出为 SNP 文件；
• 导入 ADS 后，在端口处添加了额外长度的微带线；
• 无论怎么调整微带线长度，结果始终不变；
• 而在 HFSS 中，修改长度会明显影响结果。

这表明：ADS 中的仿真并未真正反映你所添加的微带线长度变化，可能是以下原因导致：

---

二、可能原因分析

1. S-参数文件（SNP）未正确导入或映射

• SNP 文件是基于特定结构的电磁场分布计算出来的，如果在 ADS 中没有正确地将其作为网络模型引入，那么任何对端口或传输线的修改都不会影响仿真结果。
• 重点：ADS 中的 S 参数模型是“黑盒”形式，不能直接通过调整端口长度来改变其行为。

2. 端口设置不正确或未连接到正确的模型

• 如果你在 ADS 中只是简单地在端口上“画”了一条微带线，但这条线并没有被正确连接到 HFSS 的 S 参数模型上，那么它的长度变化不会对仿真产生影响。
• 重点：必须确保微带线与 S 参数模型之间有正确的连接关系。

3. ADS 中未启用“物理建模”或“混合仿真”模式

• 在 ADS 中，若只使用 S 参数模型而不进行物理建模，那么任何对微带线长度的修改都无法影响电路的行为。
• 重点：需要使用“混合仿真”方式（即同时使用 S 参数和物理传输线模型）才能实现真实效果。

4. S 参数模型本身不包含你所修改的部分

• HFSS 中的模型仅包括发夹结构本身，而你在 ADS 中添加的微带线是独立于 HFSS 模型的，因此无法通过 HFSS 的 S 参数模型反映出来。

---

三、解决方案

以下是解决该问题的详细步骤，按顺序列出：

1. 确认 SNP 文件是否正确导出并导入 ADS

• 在 HFSS 中：

  • 确保模型完全收敛；
  • 设置好端口和频率范围；
  • 使用 File > Export > Data File 导出为 .s2p 或 .snp 格式；
  • 注意：确保导出的是 S 参数矩阵，而不是其他类型的数据。

• 在 ADS 中：

  • 使用 Data > Import > S-Parameter 导入 .snp 文件；
  • 检查导入后的 S 参数模型是否正常显示；
  • 确保模型名称与你在 ADS 中调用的一致。

2. 在 ADS 中使用“混合仿真”模式（Mixed Mode Simulation）

• 在 ADS 中：
  • 打开仿真设置（Simulation Setup）；
  • 将仿真模式从 “S-Parameter Only” 改为 “Mixed Mode” 或 “Physical Model”；
  • 这样可以允许你同时使用物理传输线模型和 S 参数模型。

3. 确保微带线与 S 参数模型正确连接

• 在 ADS 中：
  • 使用 Place > Transmission Line 添加微带线；
  • 确保微带线的两端分别连接到 S 参数模型的端口；
  • 可以使用 Netlist 或 Symbol 来确保连接正确；
  • 重点：微带线必须与 S 参数模型的端口直接相连，否则更改长度无效。

4. 使用 ADS 的“Port Extension”功能（可选）

• 在 ADS 中：
  • 如果你希望扩展端口长度，可以使用 Port Extension 功能；
  • 在端口属性中设置 Extension Length；
  • 这样可以在不改变 S 参数模型的情况下，模拟端口延长的影响。

5. 使用 ADS 的“Network Analyzer”进行验证

• 在 ADS 中：
  • 使用 Network Analyzer 工具查看 S 参数曲线；
  • 确认当你修改微带线长度后，S 参数曲线是否发生变化；
  • 如果没有变化，说明你的模型连接有问题。

---

四、示例代码（ADS 中的微带线定义）

// 示例：在 ADS 中定义一条微带线，连接到 S 参数模型
// 假设 S 参数模型为 "Filter_S_Param"

// 定义微带线参数
TL1: TLIN
    Z0 = 50 Ohm
    Epsilon_r = 2.2
    Thickness = 0.01 mm
    Width = 1.2 mm
    Length = 5 mm
    Port1 = Port1
    Port2 = Filter_S_Param.Port1

TL2: TLIN
    Z0 = 50 Ohm
    Epsilon_r = 2.2
    Thickness = 0.01 mm
    Width = 1.2 mm
    Length = 5 mm
    Port1 = Port2
    Port2 = Filter_S_Param.Port2

说明：上述代码中，TL1 和 TL2 是两条微带线，分别连接到 S 参数模型的两个端口，你可以通过修改 Length 来观察仿真结果的变化。

---

五、总结

| 问题点 | 解决方案 | |--------|----------| | S 参数模型未正确导入 | 确保 .snp 文件正确导出并在 ADS 中正确导入 | | 微带线未连接到 S 参数模型 | 确保微带线与 S 参数模型的端口直接连接 | | 未启用混合仿真模式 | 在 ADS 中启用“混合仿真”或“物理模型”模式 | | 端口扩展未设置 | 使用 Port Extension 或手动添加微带线进行扩展 | | 未验证仿真结果 | 使用 Network Analyzer 验证 S 参数是否随微带线长度变化 |

---

如果你能提供具体的 ADS 项目文件 或 HFSS 模型截图，我可以进一步帮你定位问题所在。欢迎继续提问！
