esp32s-c3 深度睡眠后无法用引脚唤醒。

Question

esp32s-c3 深度睡眠后无法用引脚唤醒。
用的ide是Thonny。
esp32s-c3固件是官方最新的micropython。

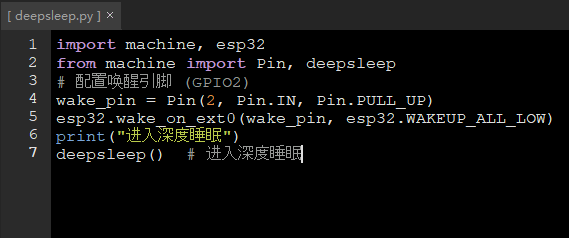

import machine, esp32
from machine import Pin, deepsleep
# 配置唤醒引脚 (GPIO2)
wake_pin = Pin(2, Pin.IN, Pin.PULL_UP)
esp32.wake_on_ext0(wake_pin, esp32.WAKEUP_ALL_LOW)
print("进入深度睡眠")
deepsleep()  # 进入深度睡眠

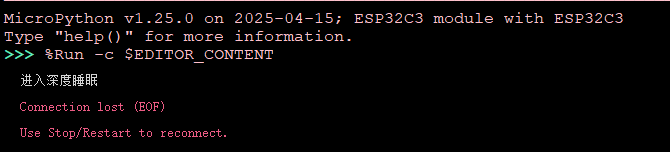

输出：

操作：深度睡眠后，将对应的gpio 2接GND。此时无法唤醒esp32c3

我尝试了只执行定时唤醒时，是可以唤醒的。
如：machine.deepsleep(5000)
这样在五秒后是可以唤醒的。

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你遇到的问题是：ESP32-S3 在深度睡眠后无法通过引脚唤醒，但使用定时器唤醒可以成功。这表明问题可能出在 唤醒引脚的配置或硬件连接 上。

---

✅ 问题分析

1. ESP32-S3 的 wake_on_ext0 接口限制

   • ESP32-S3 支持通过 wake_on_ext0 或 wake_on_ext1 来配置外部唤醒。
   • 注意：wake_on_ext0 只能使用特定的 GPIO 引脚（通常是 GPIO4 到 GPIO15），而 GPIO2 不在支持范围内。
   • 所以你尝试用 GPIO2 唤醒是无效的。

2. 代码中使用了错误的 GPIO 引脚

   • 你使用了 Pin(2, Pin.IN, Pin.PULL_UP)，这是 GPIO2，而它不支持 wake_on_ext0。

3. 正确的唤醒引脚范围

   • ESP32-S3 的 wake_on_ext0 支持的 GPIO 范围为：
     • GPIO4 ~ GPIO15
   • 因此你需要将唤醒引脚设置为这些范围内的一个。

---

🔧 解决方案

1. 更换唤醒引脚

将唤醒引脚从 GPIO2 更换为 GPIO4 到 GPIO15 中的一个，比如 GPIO5。

import machine, esp32

# 配置唤醒引脚 (GPIO5)
wake_pin = Pin(5, Pin.IN, Pin.PULL_UP)
esp32.wake_on_ext0(wake_pin, esp32.WAKEUP_ALL_LOW)

print("进入深度睡眠")
machine.deepsleep()  # 进入深度睡眠

重点说明：
ESP32-S3 的 wake_on_ext0 仅支持 GPIO4 ~ GPIO15。
如果使用其他引脚（如 GPIO2、GPIO3 等）则无法唤醒。

---

2. 检查硬件连接

确保你使用的唤醒引脚（例如 GPIO5）正确连接到 GND，并且没有短路或断路。

• 使用万用表测试引脚是否正常。
• 确保在唤醒时，该引脚确实被拉低（GND）。

---

3. 验证唤醒逻辑

你可以添加一些调试输出来确认是否进入了唤醒流程：

import machine, esp32

# 检查唤醒原因
if machine.reset_cause() == machine.DEEPSLEEP_RESET:
    print("从深度睡眠唤醒")

# 配置唤醒引脚 (GPIO5)
wake_pin = Pin(5, Pin.IN, Pin.PULL_UP)
esp32.wake_on_ext0(wake_pin, esp32.WAKEUP_ALL_LOW)

print("进入深度睡眠")
machine.deepsleep()

重点说明：
使用 machine.reset_cause() 可以判断是否是从深度睡眠唤醒。

---

4. 使用定时唤醒作为测试

你已经发现定时唤醒是有效的，这说明系统本身没有问题。因此问题一定出在 唤醒引脚的配置或硬件上。

---

✅ 总结

| 步骤 | 内容 | |------|------| | 1 | 更换唤醒引脚为 GPIO4 ~ GPIO15 中的一个（如 GPIO5）。 | | 2 | 确保硬件连接正确（引脚拉低至 GND）。 | | 3 | 添加唤醒检测逻辑（使用 machine.reset_cause()）。 | | 4 | 确认代码无误（避免语法或逻辑错误）。 |

---

📌 最终建议

如果你仍然无法唤醒，请尝试以下步骤：

1. 使用 GPIO5 或 GPIO6 作为唤醒引脚。
2. 使用 USB 串口监控 查看日志，确认是否进入唤醒状态。
3. 尝试使用 wake_on_ext1（如果需要多个引脚唤醒）。

如果你需要我帮你修改完整代码示例，请告诉我你的目标引脚和用途。
