定位问题，初始化小车位置，雷达出现偏差

Question

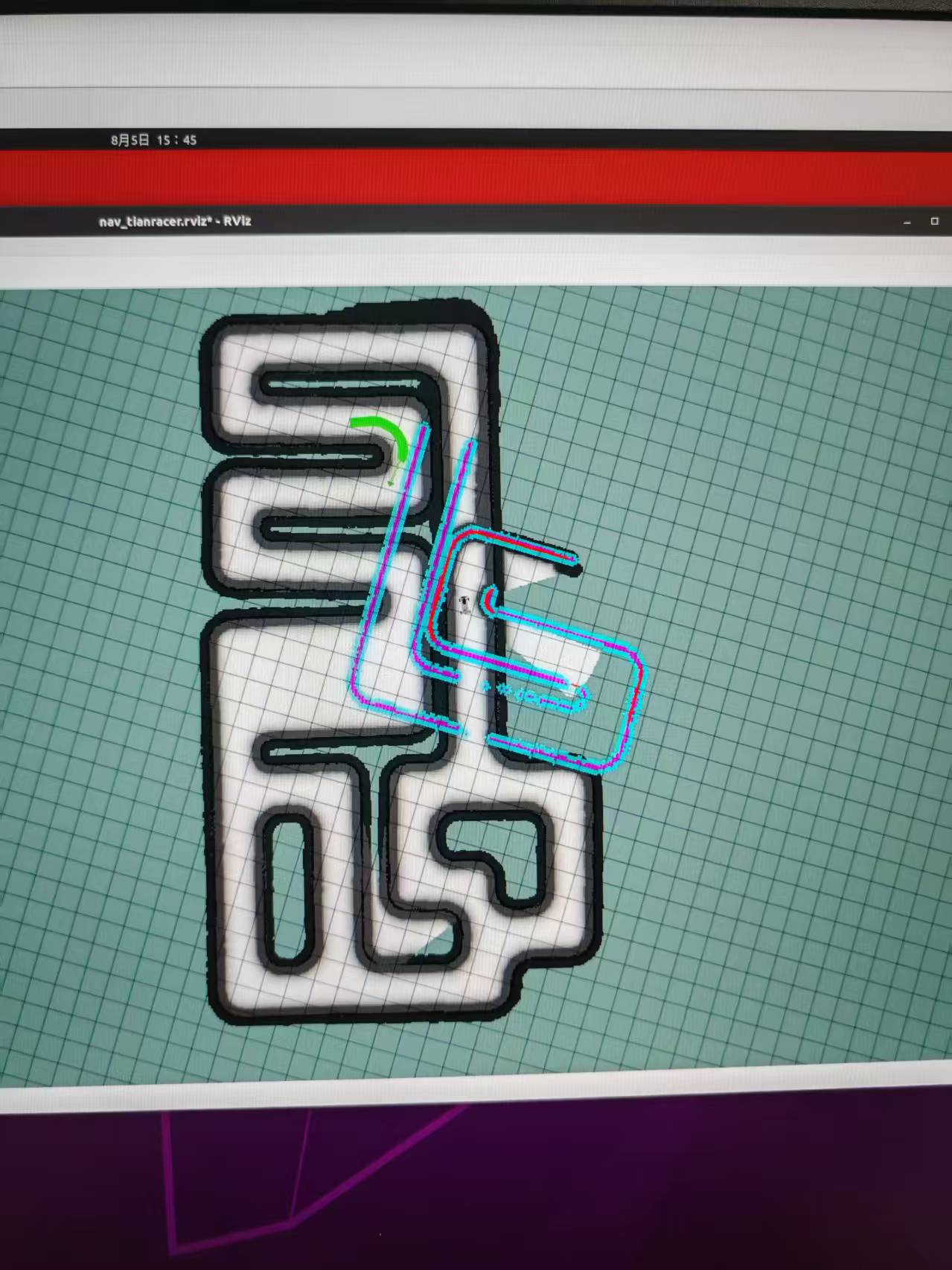

我用rviz中的2D Pose Estimate初始化小车的位姿后，雷达扫描轮廓与地图对不上，如何解决啊？

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

在使用 RVIZ 中的 2D Pose Estimate 初始化小车位置后，如果雷达扫描轮廓与地图不匹配，这通常意味着定位误差较大或传感器数据与地图之间存在偏差。以下是详细的定位问题排查和解决方法：

---

一、问题原因分析

1. 初始位姿估计不准

   • 使用 2D Pose Estimate 手动设置的小车位置可能与实际位置有偏差。
   • 小车实际位置可能偏离地图中的已知特征点。

2. 雷达数据与地图不一致

   • 雷达数据（如激光扫描）没有正确对齐到地图上。
   • 可能是由于 坐标系转换错误 或 雷达标定问题 导致。

3. SLAM算法未收敛或初始化失败

   • 如果使用的是 SLAM 算法（如 gmapping, hector, cartographer），可能未正确初始化或运行中出现漂移。

4. 地图分辨率或精度不足

   • 地图可能不够详细，导致雷达扫描无法准确匹配。

---

二、解决方案步骤

1. 检查并修正初始位姿

• 使用 RVIZ 的 2D Pose Estimate 工具：
  在 RVIZ 中点击“2D Pose Estimate”按钮，手动拖动小车图标到地图中你认为正确的区域。

• 检查坐标系是否一致：
  确保雷达数据和地图的坐标系相同（通常是 map 坐标系）。

• 使用 initialpose 话题发送初始位姿（可选）：

  import rospy
  from geometry_msgs.msg import PoseWithCovarianceStamped

  def send_initial_pose():
      pub = rospy.Publisher('/initialpose', PoseWithCovarianceStamped, queue_size=10)
      msg = PoseWithCovarianceStamped()
      msg.header.frame_id = "map"
      msg.pose.pose.position.x = 1.0  # 修改为你的初始位置
      msg.pose.pose.position.y = 2.0
      msg.pose.pose.orientation.w = 1.0
      pub.publish(msg)

  if __name__ == '__main__':
      rospy.init_node('initial_pose_sender')
      send_initial_pose()


2. 检查雷达数据是否正常

• 查看雷达数据是否发布在 /scan 话题下：

  rostopic echo /scan


  如果没有数据，说明雷达驱动或配置有问题。

• 确认雷达坐标系是否为 base_laser 或 laser：

  • 在 RVIZ 中加载雷达数据时，确保其参考帧为 base_laser 或 laser。

• 检查雷达标定文件（如有）：

  • 如果使用了雷达标定文件（如 laser_calibration.yaml），请确认其参数是否正确。

3. 检查地图与雷达数据对齐

• 在 RVIZ 中显示地图和雷达扫描：

  • 添加 Map 和 LaserScan 显示层。
  • 确保雷达扫描与地图上的障碍物轮廓基本吻合。

• 调整地图的偏移量（如需要）：

  • 如果雷达数据整体偏移，可以尝试在启动文件中调整地图的偏移量：

    <param name="map_topic" value="/map"/>
    <param name="use_map" value="true"/>
    <param name="map_frame" value="map"/>
    <param name="base_frame" value="base_link"/>
    <param name="odom_frame" value="odom"/>
    <param name="transform_tolerance" value="0.5"/>
    <param name="initial_pose_x" value="1.0"/>
    <param name="initial_pose_y" value="2.0"/>
    <param name="initial_pose_a" value="0.0"/>


4. 使用 AMCL 进行定位优化

• 启用 AMCL（自适应蒙特卡洛定位）：

  • AMCL 能够通过激光扫描数据进行更精确的定位。
  • 启动文件示例：

    <launch>
      <node name="amcl" pkg="amcl" type="amcl" output="screen">
        <param name="base_frame" value="base_link"/>
        <param name="odom_frame" value="odom"/>
        <param name="use_map_topic" value="true"/>
        <param name="map_topic" value="/map"/>
        <param name="initial_pose_x" value="1.0"/>
        <param name="initial_pose_y" value="2.0"/>
        <param name="initial_pose_a" value="0.0"/>
      </node>
    </launch>


• 在 RVIZ 中添加 Pose 显示：

  • 查看 AMCL 输出的定位结果是否稳定。

5. 重新生成地图或使用高精度地图

• 使用 SLAM 算法重新建图：

  • 如 gmapping、cartographer 等，确保地图与实际环境一致。
  • 示例启动命令：

    rosrun gmapping slam_gmapping


• 使用更高精度的地图文件：

  • 如果当前地图模糊或不准确，建议重新建图或使用官方提供的高精度地图。

---

三、总结

| 步骤 | 内容 | |------|------| | 1 | 检查并修正初始位姿 | | 2 | 确认雷达数据正常且坐标系正确 | | 3 | 确保雷达扫描与地图对齐 | | 4 | 使用 AMCL 提升定位精度 | | 5 | 重新建图或使用高精度地图 |

---

四、常见错误及解决方法

| 错误现象 | 解决方案 | |----------|----------| | 雷达扫描与地图不对齐 | 检查雷达坐标系和地图坐标系是否一致 | | 定位漂移严重 | 启用 AMCL 并优化初始位姿 | | 没有雷达数据 | 检查雷达驱动和话题发布 | | 初始位姿错误 | 使用 2D Pose Estimate 或 initialpose 话题设置 |

---

如果你能提供具体的代码片段或 ROS launch 文件内容，我可以进一步帮助你定位具体问题。
