echarts折线图更改legend的样式

Question

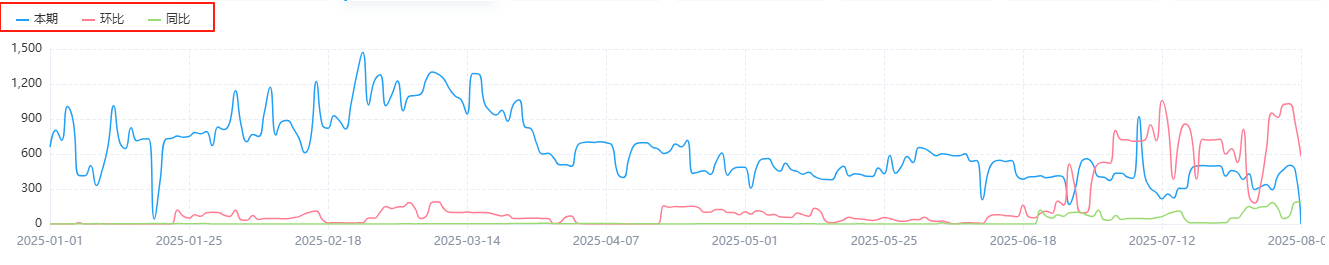

echarts折线图更改legend的样式，改为和照片一样的相同颜色的线

option = {
  title: {
    text: 'Stacked Line'
  },
  tooltip: {
    trigger: 'axis'
  },
  legend: {
    data: ['Email', 'Union Ads', 'Video Ads', 'Direct', 'Search Engine']
  },
  grid: {
    left: '3%',
    right: '4%',
    bottom: '3%',
    containLabel: true
  },
  toolbox: {
    feature: {
      saveAsImage: {}
    }
  },
  xAxis: {
    type: 'category',
    boundaryGap: false,
    data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']
  },
  yAxis: {
    type: 'value'
  },
  series: [
    {
      name: 'Email',
      type: 'line',
      stack: 'Total',
      data: [120, 132, 101, 134, 90, 230, 210]
    },
    {
      name: 'Union Ads',
      type: 'line',
      stack: 'Total',
      data: [220, 182, 191, 234, 290, 330, 310]
    },
    {
      name: 'Video Ads',
      type: 'line',
      stack: 'Total',
      data: [150, 232, 201, 154, 190, 330, 410]
    },
    {
      name: 'Direct',
      type: 'line',
      stack: 'Total',
      data: [320, 332, 301, 334, 390, 330, 320]
    },
    {
      name: 'Search Engine',
      type: 'line',
      stack: 'Total',
      data: [820, 932, 901, 934, 1290, 1330, 1320]
    }
  ]
};

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

要更改 ECharts 折线图中 legend 的样式，并使 legend 中的图例项与对应系列的线条颜色保持一致，你可以通过设置 legend 的 itemStyle 属性来实现。此外，如果你希望 legend 的图标（小方块）也与线条颜色一致，可以通过自定义 legend.icon 来实现。

---

✅ 重点说明：

• legend.itemStyle.color：用于设置 legend 图例的颜色。
• series.lineStyle.color：用于设置折线图的颜色。
• legend.icon：可以自定义 legend 图例的形状和颜色。

---

✅ 修改后的完整代码如下：

option = {
  title: {
    text: 'Stacked Line'
  },
  tooltip: {
    trigger: 'axis'
  },
  legend: {
    data: ['Email', 'Union Ads', 'Video Ads', 'Direct', 'Search Engine'],
    // 设置图例项的颜色（可选）
    itemStyle: {
      color: '#5470c6' // 默认颜色，如果需要动态匹配，可结合 series 颜色
    },
    // 自定义图例图标为圆形或方形（根据需求选择）
    icon: 'circle' // 或 'rect'（矩形）
  },
  grid: {
    left: '3%',
    right: '4%',
    bottom: '3%',
    containLabel: true
  },
  toolbox: {
    feature: {
      saveAsImage: {}
    }
  },
  xAxis: {
    type: 'category',
    boundaryGap: false,
    data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']
  },
  yAxis: {
    type: 'value'
  },
  series: [
    {
      name: 'Email',
      type: 'line',
      stack: 'Total',
      lineStyle: {
        color: '#5470c6' // 设置该系列的折线颜色
      },
      data: [120, 132, 101, 134, 90, 230, 210]
    },
    {
      name: 'Union Ads',
      type: 'line',
      stack: 'Total',
      lineStyle: {
        color: '#91cc75'
      },
      data: [220, 182, 191, 234, 290, 330, 310]
    },
    {
      name: 'Video Ads',
      type: 'line',
      stack: 'Total',
      lineStyle: {
        color: '#fac858'
      },
      data: [150, 232, 201, 154, 190, 330, 410]
    },
    {
      name: 'Direct',
      type: 'line',
      stack: 'Total',
      lineStyle: {
        color: '#ee6666'
      },
      data: [320, 332, 301, 334, 390, 330, 320]
    },
    {
      name: 'Search Engine',
      type: 'line',
      stack: 'Total',
      lineStyle: {
        color: '#73c0de'
      },
      data: [820, 932, 901, 934, 1290, 1330, 1320]
    }
  ]
};

---

🛠️ 解决方案步骤：

1. 在 series 中为每个折线图设置 lineStyle.color：

   • 确保每条折线的颜色是唯一的，并且符合你想要的样式。

2. 在 legend 中设置 itemStyle.color：

   • 如果你希望所有图例颜色统一，可以在这里设置一个默认颜色。
   • 如果希望每个图例颜色与对应的折线一致，可以在 legend 中使用 data 和 itemStyle 动态绑定颜色（需配合 ECharts 的 API 实现）。

3. 设置 legend.icon 为 circle 或 rect：

   • 这决定了图例的形状，比如圆形或矩形。

---

📌 注意事项：

• 如果你需要 动态绑定图例颜色，可以使用 ECharts 的 color 配置项，或者通过 JavaScript 动态生成 legend 数据和颜色。
• 如果你使用的是 Vue/React/Angular 等框架，也可以将颜色作为变量传入配置对象中。

---

如需进一步定制图例样式（如字体、间距等），可参考 ECharts 官方文档中的 legend 配置项。
