idea类图加载失败问题

Question

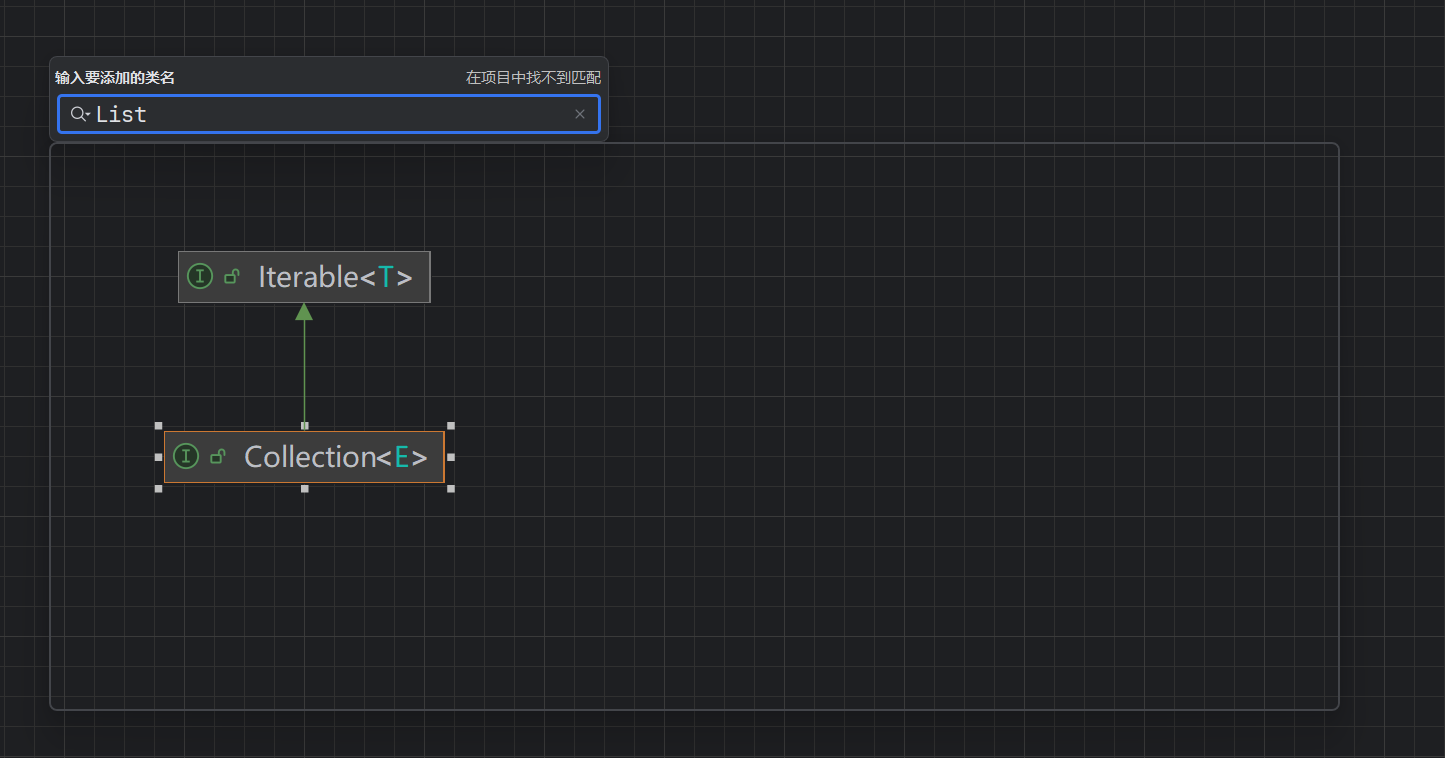

idea显示类图，想加入新的类，搜索后只能显示如下透明框
idea显示类图，想加入新的类，搜索后只能显示如下透明框
idea显示类图，想加入新的类，搜索后只能显示如下透明框

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

你提到的 "IDEA类图加载失败问题"，主要表现为在使用 IntelliJ IDEA（简称 IDEA） 时，尝试加载类图（Class Diagram）或添加新类时，只显示一个透明框，无法正常显示类图内容。这通常与以下几个原因有关：

---

✅ 一、可能的原因分析

1. 插件未正确安装或配置

   • 类图功能依赖于 PlantUML 或 UML Graph 等插件。
   • 如果插件未正确安装或版本不兼容，可能导致类图无法加载。

2. 项目结构或文件路径错误

   • 类图文件（如 .puml 文件）未放置在正确目录下，导致 IDEA 无法识别。
   • 项目未被识别为 Maven 或 Gradle 项目，影响类图解析。

3. IDEA 配置问题

   • 没有启用类图视图或相关设置未配置。
   • 缓存问题导致类图无法加载。

4. 类图文件格式错误

   • .puml 文件中语法错误或缺少必要信息，导致无法生成类图。

5. 系统资源不足

   • 内存不足或图形渲染问题，导致类图显示异常。

---

✅ 二、解决方案步骤

1. 检查并安装类图插件

• 打开 IDEA → File → Settings（Windows）或 Preferences（Mac）→ Plugins
• 搜索以下插件：
  • PlantUML Integration
  • UML Graph
  • Diagram Designer
• 安装后重启 IDEA。

如果插件已安装但无效，请尝试更新或重新安装。

---

2. 确认类图文件格式和位置

• 确保你的类图文件是 .puml 格式（PlantUML 支持）。
• 示例类图文件内容如下：

@startuml
class User {
    +String name
    +int age
    +void display()
}
@enduml

• 将 .puml 文件放在项目的 resources 目录下（如：src/main/resources/diagrams/）

---

3. 配置 PlantUML 插件

• 在 Settings 中找到 PlantUML 设置：
  • 确认 PlantUML Path 是否正确（默认是内置的，也可以手动指定）
  • 设置 Graphviz 路径（如果使用 Graphviz 渲染）

如果未安装 Graphviz，建议下载并配置：https://graphviz.org/download/

---

4. 清除缓存并重建项目

• File → Invalidate Caches / Restart
• 选择 Invalidate and Restart

---

5. 检查类图视图是否启用

• 打开类图文件后，在右上角查看是否有“Diagram”选项卡。
• 如果没有，尝试右键点击 .puml 文件 → Show Diagram 或 Generate Diagram

---

6. 修改类图文件示例（如果需要）

如果你正在从其他工具导出类图，可能需要调整格式。以下是标准 PlantUML 类图语法：

@startuml
class User {
    +String name
    +int age
    +void display()
}

class Address {
    +String street
    +String city
}

User "1" -- "0..*" Address : has
@enduml

确保类名、方法、关系等正确无误。

---

✅ 三、代码修复示例（如果类图文件有问题）

假设你有一个错误的 .puml 文件：

@startuml
class User
    +String name
    +int age
    +void display()
@enduml

问题：缺少 {}，PlantUML 无法识别类成员。

修复后：

@startuml
class User {
    +String name
    +int age
    +void display()
}
@enduml

---

✅ 四、总结

| 问题 | 解决方案 | |------|----------| | 插件未安装 | 安装并配置 PlantUML 或 UML 图插件 | | 文件路径错误 | 将 .puml 文件放在 resources 目录 | | 类图文件格式错误 | 使用标准 PlantUML 语法 | | 缓存问题 | 清除缓存并重启 IDEA | | 显示异常 | 检查类图视图是否启用 |

---

🧩 附：PlantUML 常用命令（供参考）

• @startuml 和 @enduml 包裹整个类图
• class ClassName { ... } 定义类
• ClassName "1" -- "n" ClassName : relationship 定义关系

---

如果你能提供具体的 .puml 文件内容或截图，我可以进一步帮你定位问题！
