三相构网逆变的电流环d轴分量误差

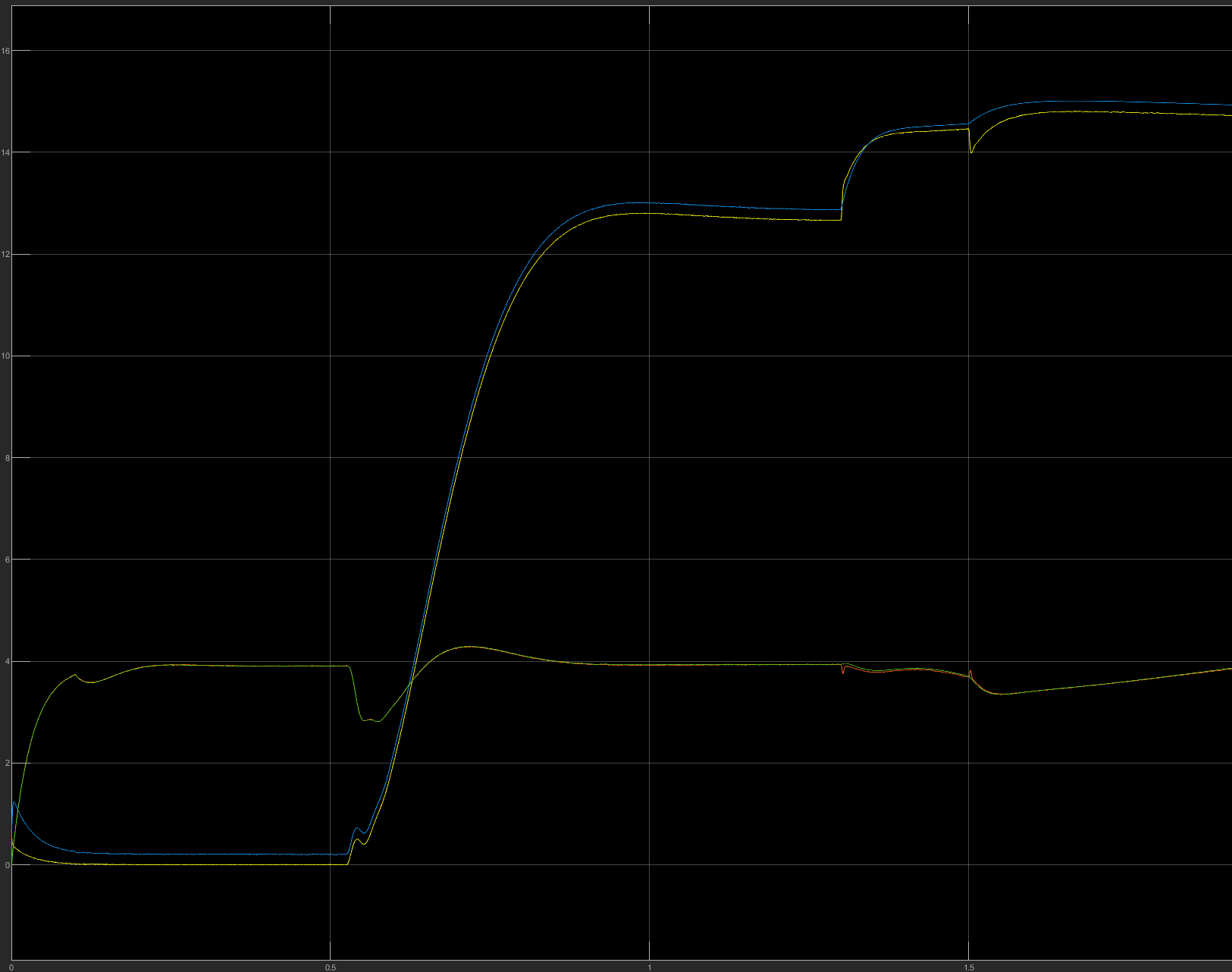

1.想请问一下三相构网逆变的电流环,为什么d轴电流和参考有误差,但是q轴电流和参考机会没有误差。这是为什么?其中黄色和蓝色分别就是就是d轴实际电流和参考电流。


  • 写回答

4条回答 默认 最新

  • 檀越@新空间 2025-08-07 20:44
    关注

    晚上好🌙🌙🌙
    本答案参考通义千问

    在三相构网逆变器的电流环控制中,d轴和q轴电流的误差差异是常见的现象,尤其是在某些特定工况下。你提到的现象——d轴电流与参考值存在误差,而q轴电流几乎无误差——可能由以下几个关键原因引起:


    一、系统模型与坐标变换的问题

    1. 坐标系变换(Clark-Park)不准确

    • 在三相系统中,通过Clark变换将三相电流转换为αβ坐标系,再通过Park变换转换为dq坐标系。
    • 如果变换过程中存在相位偏移或幅值误差,会导致dq轴电流计算不准确。
    • 重点: d轴电流对相位敏感,因此任何坐标变换误差都会显著影响d轴电流。

    2. 电压前馈不足

    • 在电流环控制中,通常会引入电压前馈项来补偿电网电压的影响。
    • 如果前馈不足,会导致d轴电流无法精确跟踪参考值,因为d轴电流与电网电压密切相关。

    二、控制器参数设置问题

    3. PI控制器参数不对称

    • d轴和q轴电流的动态特性不同,例如:
      • d轴电流主要受电网电压影响;
      • q轴电流主要受负载扰动影响。
    • 如果PI控制器参数(如比例增益Kp、积分增益Ki)没有根据d轴和q轴的不同特性进行优化,就会导致d轴误差较大

    4. 积分饱和或积分分离

    • 如果PI控制器中的积分项未做适当处理(如积分分离或限幅),可能导致d轴电流持续累积误差

    三、电网扰动与非理想条件

    5. 电网电压不平衡

    • 当电网电压出现不平衡时,会在dq坐标系中引入谐波分量,特别是d轴方向。
    • 这会导致d轴电流出现非预期波动,从而造成误差。

    6. 谐波干扰

    • 电网中存在高次谐波,尤其是d轴方向的谐波,会影响d轴电流的跟踪精度。

    四、参考值生成与锁相环(PLL)问题

    7. 锁相环(PLL)误差

    • PLL用于检测电网电压的相位,以实现正确的坐标变换。
    • 如果PLL输出存在相位误差或频率漂移,会导致dq轴电流计算错误,尤其是d轴电流。

    8. 参考电流生成方式不合理

    • 如果参考电流是基于某种功率指令生成的(如有功功率P和无功功率Q),但功率指令本身存在误差,也会导致d轴电流误差。

    五、硬件限制与采样误差

    9. ADC采样误差

    • ADC的精度、采样率或量化误差可能对d轴电流的测量产生较大影响。

    10. PWM调制死区效应

    • PWM调制中的死区时间会对电流波形产生畸变,尤其对d轴电流影响较大。

    六、解决方案(有序列表)

    1. 检查并优化坐标变换算法

      • 确保Clark-Park变换的准确性,包括相位对齐和幅值补偿。
      • 使用高精度的锁相环(PLL)提高相位检测精度。
    2. 调整PI控制器参数

      • 针对d轴和q轴分别设计不同的PI参数,确保两者都能良好跟踪参考值。
      • 可采用自适应PI控制或模糊PID控制提升性能。
    3. 增加电压前馈项

      • 引入电网电压前馈,以抵消电网电压对d轴电流的影响。
    4. 优化参考电流生成逻辑

      • 检查参考电流是否合理,避免因参考值生成不当导致误差。
    5. 改善电网环境

      • 使用滤波器抑制电网谐波,确保电网电压平衡。
      • 若电网电压不平衡,可考虑使用不平衡控制策略。
    6. 检查ADC和PWM模块

      • 提高ADC采样精度,减少量化误差。
      • 优化PWM死区时间,减小对电流波形的影响。

    七、示例代码(C语言)

    // 示例:PI控制器更新(针对d轴)
    float Kp_d = 1.0;     // d轴比例增益
    float Ki_d = 0.1;     // d轴积分增益
    float error_d = 0.0;
    float integral_d = 0.0;

    void update_d_axis_current(float reference, float actual) {
        error_d = reference - actual;
        integral_d += error_d * Ts;  // Ts: 控制周期
        if (integral_d > 10.0) integral_d = 10.0;
        if (integral_d < -10.0) integral_d = -10.0;
        output_d = Kp_d * error_d + Ki_d * integral_d;
    }

    // 示例:电压前馈项
    float Vgrid = 100.0;  // 假设电网电压
    float feedforward = Vgrid * Kp_d;  // 简化前馈项


    总结

    重点总结:

    • d轴电流误差大,可能是因为坐标变换误差、电网电压影响、PI参数不对称等。
    • q轴电流误差小,可能是由于控制结构更稳定、扰动影响较小
    • 解决方案包括优化坐标变换、调整PI参数、增加前馈项、改善电网环境等。

    如果你能提供具体的波形图或代码片段,我可以进一步分析具体原因。
