为什么我使用MATLAB 2024a 版，设计软件时 组件布局设计好了，一运行组件就会变形。

Question

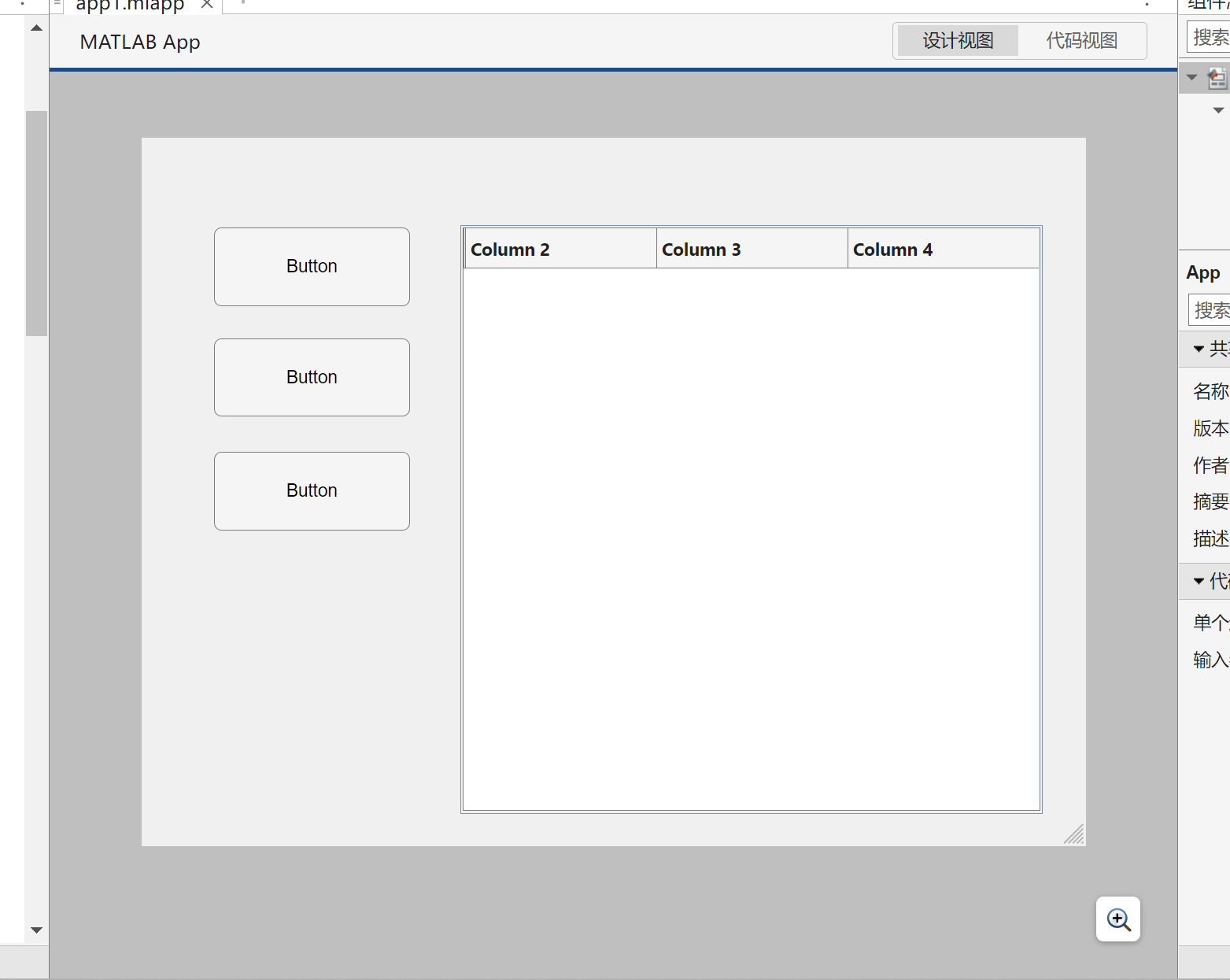

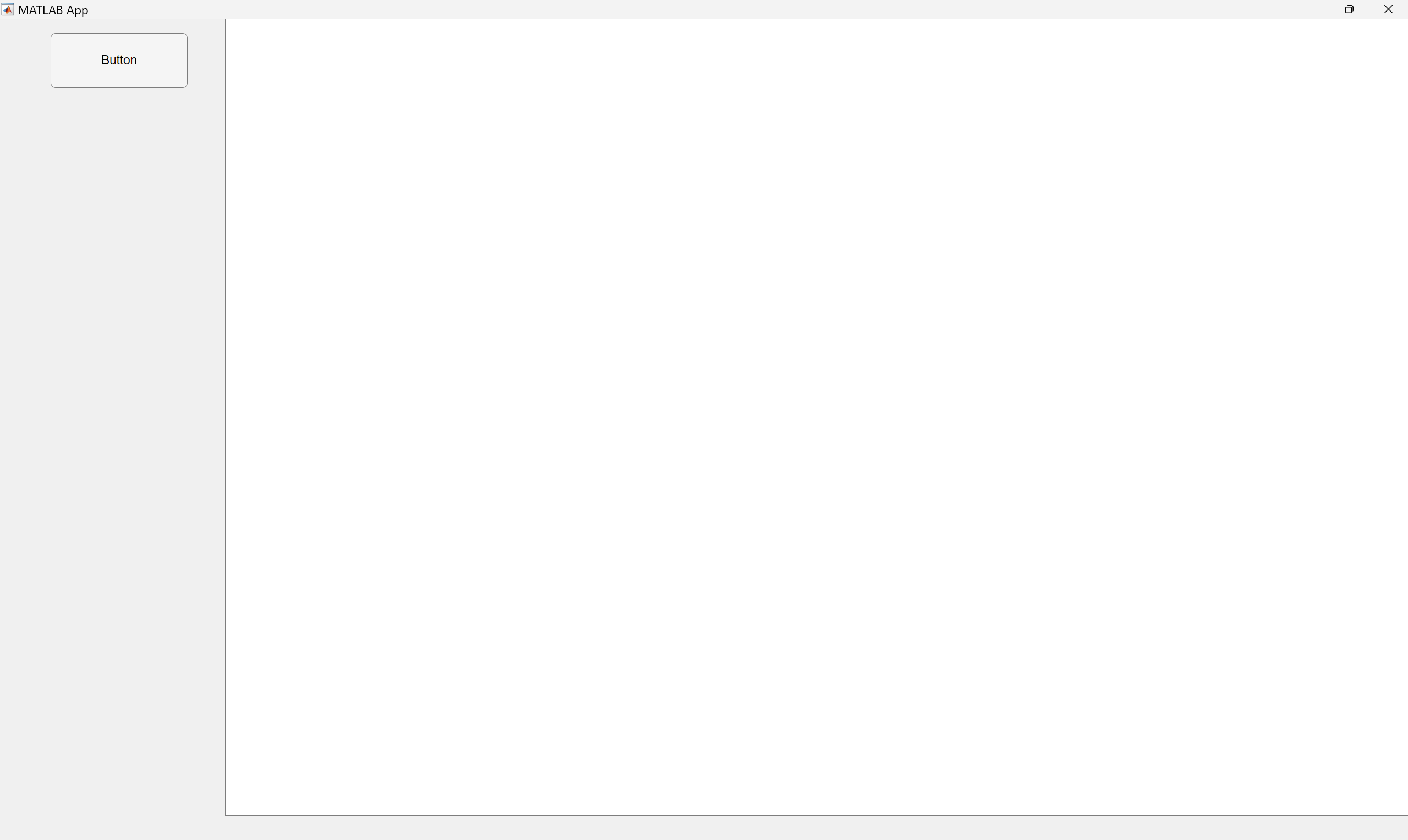

为什么我使用MATLAB 2024a 版，设计软件时 组件布局设计好了，一运行组件就会变形。

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

你遇到的问题是：在 MATLAB 2024a 中设计 GUI 界面时，组件布局设计好了，但一运行程序，组件就会变形。 这是一个常见的问题，尤其是在使用 GUIDE（GUI 开发环境）或 App Designer 创建界面时。下面我将详细分析原因并提供解决方案。

---

✅ 一、可能的原因分析

1. 布局管理器未正确设置

   • 在 MATLAB 中，如果你没有使用合适的布局管理器（如 GridBagLayout 或 FlowLayout），组件的大小和位置可能会在运行时根据窗口大小自动调整，导致变形。

2. 组件尺寸设置不恰当

   • 如果你在设计时设置了固定大小的组件，但在运行时窗口大小发生变化，MATLAB 可能会自动拉伸或压缩这些组件，造成变形。

3. App Designer 的默认行为

   • 在 App Designer 中，默认情况下，组件会根据窗口大小进行缩放。如果你希望组件保持固定大小，需要手动设置其 SizeMode 属性为 'fixed'。

4. 未使用约束布局（Constraint Layout）

   • 在 App Designer 中，推荐使用 Constraint Layout 来控制组件的位置和大小，而不是手动设置坐标。

5. MATLAB 版本差异

   • 虽然 MATLAB 2024a 应该支持 App Designer 和 GUIDE，但某些旧项目可能在新版本中存在兼容性问题，特别是使用了非官方方式创建的 GUI。

---

✅ 二、解决方法（有序列表）

1. 使用 App Designer 的 Constraint Layout

• 步骤：

  1. 打开你的 .mlapp 文件（通过 App Designer）。
  2. 在右侧面板选择 "Constraint Layout"。
  3. 将所有组件拖入布局中，系统会自动分配约束。
  4. 通过拖动边框或点击“编辑约束”来调整组件的相对位置和大小。

• 关键点：

  使用 Constraint Layout 是避免组件变形的最佳实践。

---

2. 设置组件的 SizeMode 属性为 'fixed'

• 代码示例：

% 假设你的组件名为 button1
button1.SizeMode = 'fixed';

• 说明：

  设置SizeMode为'fixed'可防止组件在窗口缩放时自动调整大小。

---

3. 避免手动设置绝对坐标

• 建议：
  • 不要手动设置组件的 Position 属性（如 [x, y, width, height]）。
  • 使用 Constraint Layout 或 GridBagLayout 来自动管理布局。

---

4. 检查是否使用了 GUIDE（旧版 GUI）

• 注意：

  • 如果你使用的是 GUIDE 创建的 GUI（.fig 和 .m 文件），请确保你的 MATLAB 2024a 支持该功能。
  • 有些旧版 GUI 在新版 MATLAB 中可能无法正确渲染。

• 建议：

  考虑将旧版 GUIDE 项目迁移到 App Designer，以获得更好的兼容性和布局控制。

---

5. 修改 App Designer 的窗口大小属性

• 代码示例：

% 设置窗口大小为固定
app.UIFigure.Position = [100, 100, 800, 600]; % x, y, width, height
app.UIFigure.Resize = 'off'; % 禁止用户调整窗口大小

• 说明：

  禁用窗口大小调整可以防止组件因窗口变化而变形。

---

✅ 三、总结

| 问题 | 解决方案 | |------|----------| | 组件变形 | 使用 Constraint Layout 管理布局 | | 组件自动缩放 | 设置组件的 SizeMode 为 'fixed' | | 手动设置坐标 | 避免手动设置 Position，使用布局工具 | | 使用 GUIDE | 考虑迁移至 App Designer | | 窗口大小变化 | 设置 Resize = 'off' |

---

✅ 四、推荐做法（代码示例）

% 在 App Designer 的 startupFcn 中添加以下代码
app.UIFigure.Position = [100, 100, 800, 600];
app.UIFigure.Resize = 'off';

% 设置按钮大小固定
app.Button1.SizeMode = 'fixed';

---

如果你愿意提供具体的代码或界面截图，我可以进一步帮助你定位具体问题！
